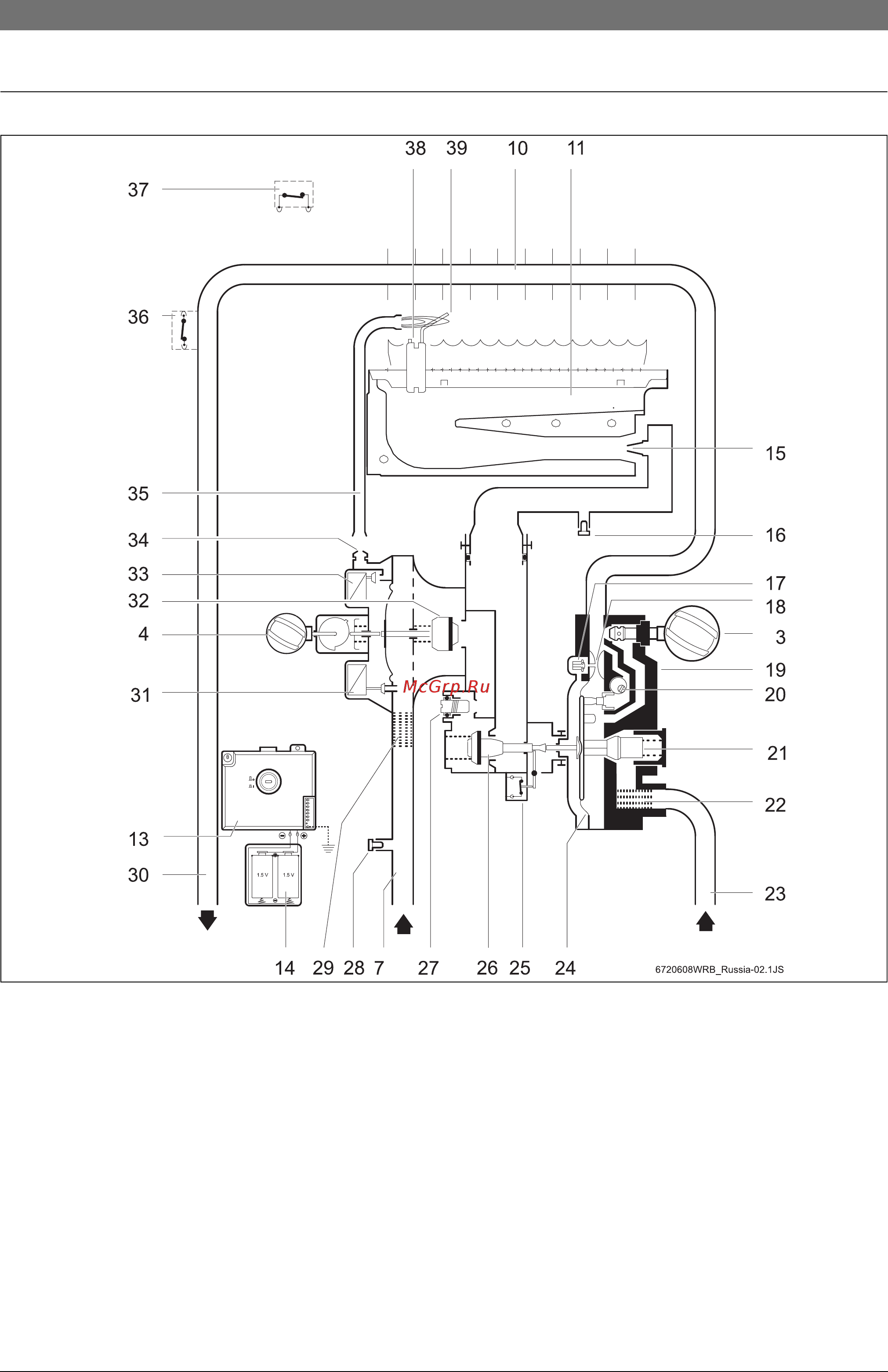

6 Данные о приборе 2 7 Функциональная схема прибора 38 39 14 29 28 7 27 10 26 25 11 24 e720608WRB Russia 02 ijs Рис 2 Функциональная схема 3 4 7 10 11 13 14 15 16 17 18 19 20 21 22 23 Регулятор температуры потока Регулятор мощности Входная труба подачи газа Камера сгорания Основная горелка Блок розжига Блок для батареек Форсунка Патрубок для измерения давления перед форсункой Узел инерции розжига Трубка Вентури Блок водяной арматуры Регулировочный конический затвор Регулятор потока воды Водяной фильтр Труба холодной воды 6 720 608 980 2010 10 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 Диффузор Ми кровы ключатель Основной газовый вентиль Винт регулировки максимальной подачи газа Патрубок для измерения давления на входе Газовый фильтр Труба горячей воды Клапан с сервоприводом Газовый вентиль Клапан запальника Форсунка запальника Трубка подачи газа для розжига Ограничитель температуры Контроль тяги Запальный электрод Ионизационный контроль пламени
