Buderus Logano SK 745 [31/48] Прокладка кабеля горелки
![Buderus Logano SK 745 [31/48] Прокладка кабеля горелки](/views2/1421966/page31/bg1f.png)
5
Монтаж
Logano SK645 / SK745 - Оставляем за собой право на изменения!
31
NICHT ZUM DRUCK FREIGEGEBEN – NOT RELEASED FOR PRINT

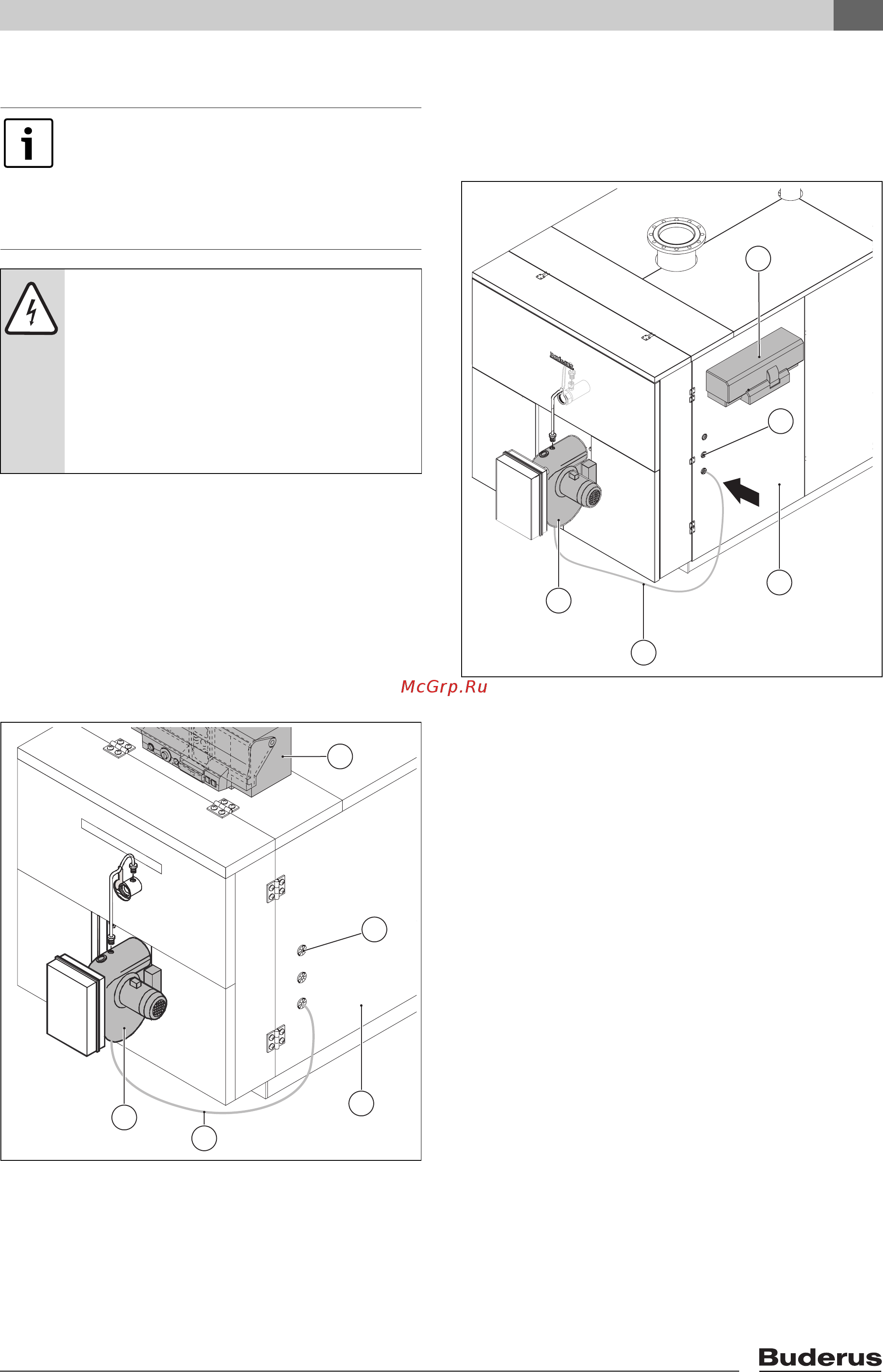

5.11 Прокладка кабеля горелки
B Проведите кабель горелки [4] с фиксатором
через кабельный проход [2] в передней боковой
стенке [3].
B Подключите кабель горелки [4] к системе
управления [1].
B Подключите кабель [4] штекером (большой, не
показан) к горелке [5].
5.11.1 Котлы типоразмеров 120 - 1200 кВт
Кабель горелки напрямую выходит из основания
системы управления.
Рис 33 Монтаж кабеля горелки у котлов 120 -
1200 кВт
1 Система управления
2 Кабельный проход
3 Передняя боковая стенка
4 Кабель горелки
5 Горелка
5.11.2 Котлы типоразмеров 1400 - 1850 кВт
Кабель горелки проводится через кабельный ввод
для системы управления в передней боковой
стенке (Æ рис. 19, стр. 24).
Рис 34 Монтаж кабеля горелки у котлов 1400 -
1850 кВт
1 Система управления
2 Кабельный проход
3 Передняя боковая стенка
4 Кабель горелки
5 Горелка
Кабель горелки нужно прокладывать со
стороны навески двери (заводской
вариант - справа).
Далее описывается монтаж на правой
стороне, для левой навески действия
выполняются аналогично.
ОПАСНО: опасно для жизни из-за
удара электрическим током.
Для проводки кабеля горелки нужно
открыть штекерное соединение.
B Работы с электрическим
оборудованием разрешается
проводить только специалистам,
имеющим соответствующую
квалификацию.
6 720 615 362-12.2O
3
1
2
4
5
1
5
4
6 720 642 700-04.1O
3
2
