Buderus Logano G234 50-6 X [24/28] Устранение неисправностей

Содержание

• Buderus 1
• Возможности применения котла 2
• Документы 2
• Предписания нормативные 2
• Содержание 2
• Подключения со стороны подачи газа и системы отопления 3
• Размеры 3
• Размеры и подключения 3
• Комплект поставки 4
• Монтаж 4
• Установка котла 4
• И монтаж устройства регулирования 5
• Электрическое подключение 5
• Включение 8
• Подготовка к эксплуатации 8
• Протокол ввода в эксплуатацию 9
• Работы по вводу в эксплуатацию 10
• Выключение 15
• _______ 16
• Протокол технического обслуживания 16
• Техническое обслуживание 16
• Обслуживанию 18
• Работы по техническому 18
• Другой тип газа 21
• Переоборудование в пределах семейства природных газов 21
• Переоборудование на 21
• Переоборудование на другое семейство газов 21
• Устранение неисправностей 24
• Для фирмы установившей оборудование 25
• Основные данные и передача оборудования в пользование 25
• Технические данные 27

Похожие устройства

• Buderus Logano G234 50-6 X Инструкция по монтажу
• Digma E6 4Gb White Инструкция по эксплуатации
• Digma E6 4Gb Black Инструкция по эксплуатации
• Buderus Logano G234 55-6 X Инструкция по эксплуатации
• Buderus Logano G234 55-6 X Инструкция по монтажу
• Buderus Logano G234 60-7 X Инструкция по эксплуатации
• Buderus Logano G234 60-7 X Инструкция по монтажу
• LG LAD-4700R Инструкция по эксплуатации
• LG BX220 Инструкция по эксплуатации
• LG LP-XG12 Инструкция по эксплуатации
• LG LP-XG2 Инструкция по эксплуатации
• Buderus Logano G 215 WS 52 Инструкция по эксплуатации
• Buderus Logano G 215 WS 52 Техническое описание
• Buderus Logano G 215 WS 52 Инструкция по монтажу
• Buderus Logano G 215 WS 64 Инструкция по эксплуатации
• Buderus Logano G 215 WS 64 Техническое описание
• Buderus Logano G 215 WS 64 Инструкция по монтажу
• Buderus Logano G 215 WS 78 Инструкция по эксплуатации
• Buderus Logano G 215 WS 78 Техническое описание
• Buderus Logano G 215 WS 78 Инструкция по монтажу

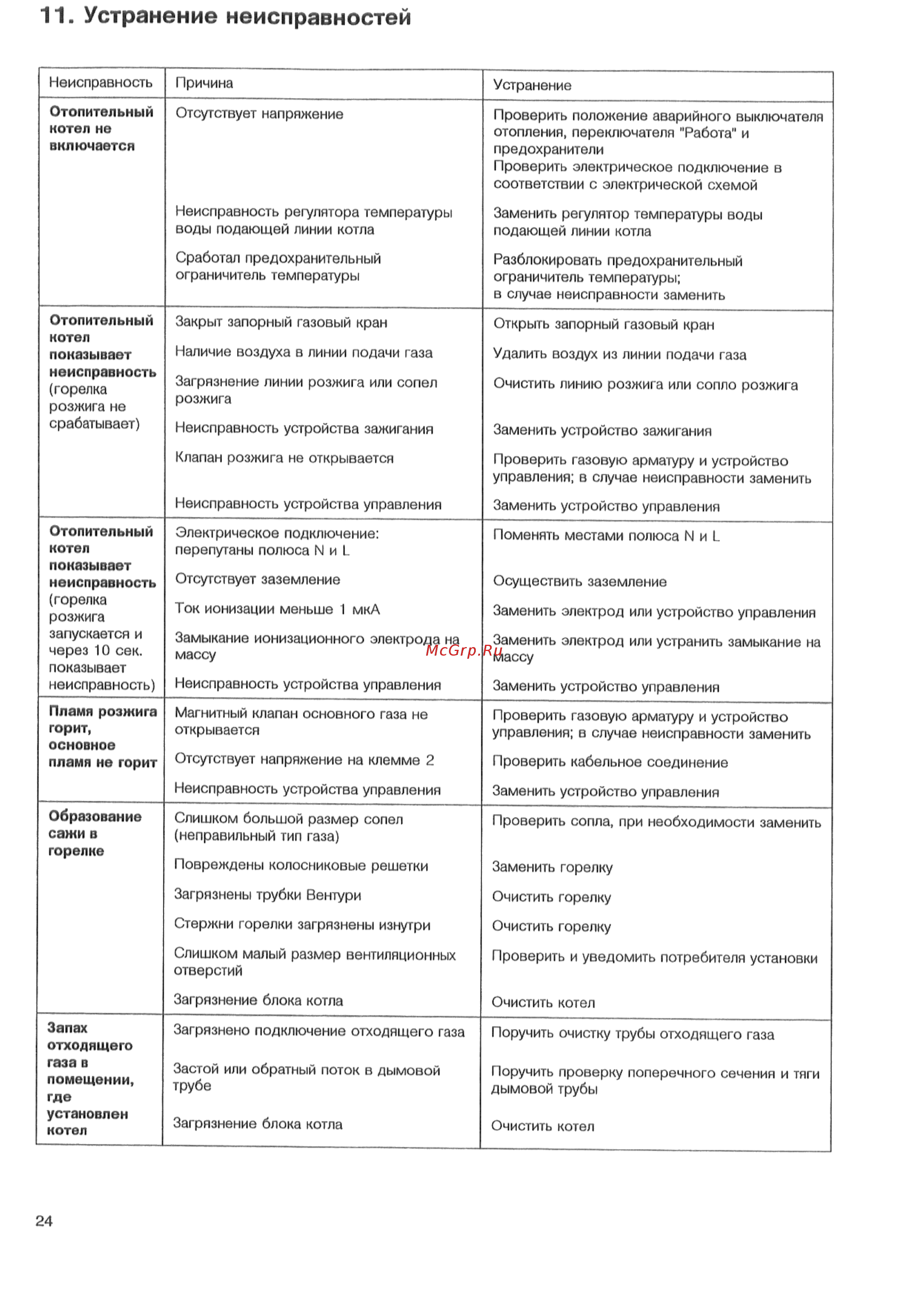

11 Устранение неисправностей Неисправность Причина Устранение Отопительный нотел не включается Отсутствует напряжение Проверить положение аварийного выключателя отопления переключателя Работа и предохранители Проверить электрическое подключение в соответствии с электрической схемой Неисправность регулятора температуры воды подающей линии котла Заменить регулятор температуры воды подающей линии котла Сработал предохранительный ограничитель температуры Разблокировать предохранительный ограничитель температуры в случае неисправности заменить Закрыт запорный газовый кран Открыть запорный газовый кран Наличие воздуха в линии подачи газа Удалить воздух из линии подачи газа Загрязнение линии розжига или сопел розжига Очистить линию розжига или сопло розжига Неисправность устройства зажигания Заменить устройство зажигания Клапан розжига не открывается Проверить газовую арматуру и устройство управления в случае неисправности заменить Неисправность устройства управления Заменить устройство управления Электрическое подключение перепутаны полюса И и 1 Поменять местами полюса N и Ь Отсутствует заземление Осуществить заземление Ток ионизации меньше 1 мкА Заменить электрод или устройство управления Замьжание ионизационного электрода на массу Заменить электрод или устранить замыкание на массу Неисправность устройства управления Заменить устройство управления Магнитный клапан основного газа не открывается Проверить газовую арматуру и устройшво управления в случае неисправности заменить Отсутствует напряжение на клемме 2 Проверить кабельное соединение Неисправность устройства управления Заменить устройство управления Слишком большой размер сопел неправильный тип газа Проверить сопла при необходимости заменить Повреждены колосниковые решетки Заменить горелку Загрязнены трубки Вентури Очистить горелку Стержни горелки загрязнены изнутри Очистить горелку Слишком малый размер вентиляционных отверстий Проверить и уведомить потребителя установки Загрязнение блока котла Очистить котел Загрязнено подключение отходящего газа Поручить очистку трубы отходящего газа Застой или обратный поток в дымовой трубе Поручить проверку поперечного сечения и тяги дымовой трубы Загрязнение блока котла Очистить котел Отопительный котел показывает неисправность горелка розжига не срабатывает Отопительный котел показывает неисправность горелка розжига запускается и через 10 сек показывает неисправность Пламя розжига горит основное пламя не горит Образование сажи в горелке Запах отходящего газа в помещении где установлен котел 24
