Монтаж отопительного котла
7
Специальный отопительный котел Logano 125 WS, работающий на дизельном/газовом топливе - Оставляем за собой право на изменения!
22
Подключение без использования системы быстрого монтажа отопительного контура
В этом случае в подающую линию котла нужно
установить обратный клапан!
z Установите уплотнение и подключите
соединительный элемент обратной линии
к
штуцеру RK/RS.
z Установите переходник с уплотнением
на
отвод 90°.
z Если не подключается бак-водонагреватель,
то
установите заглушку с уплотнением на
штуцерc RS.

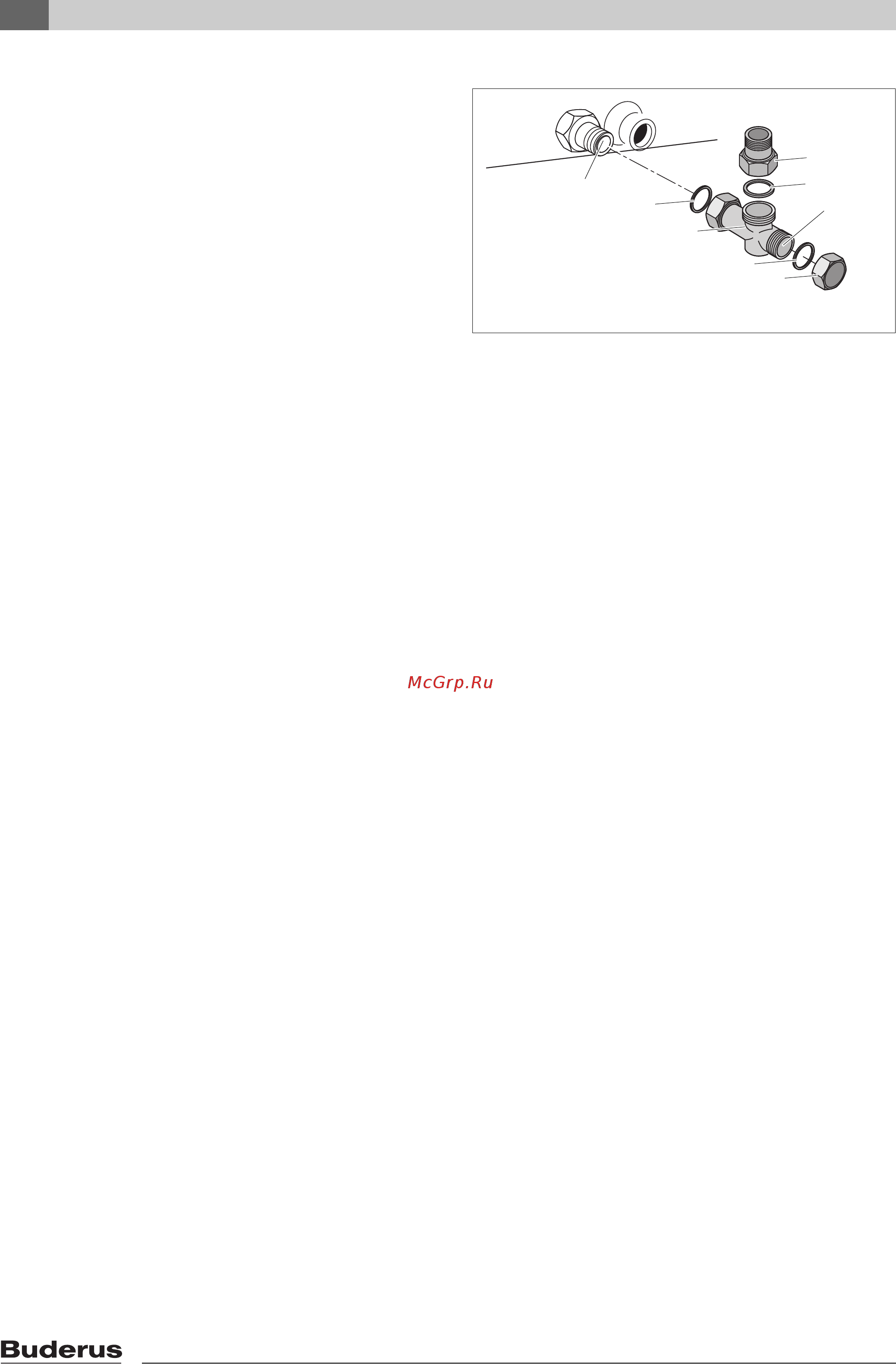

Рис. 18 Монтаж соединительного элемента обратной
линии
Поз. 1: Уплотнительное кольцо
Поз. 2: Тройник
Поз. 3: Заглушка
Поз. 4: Переходник с G 1¼ R 1 для подсоединения
трубопровода заказчика
RK/RS: подключение обратной линии G 1¼
RK: обратная линия котла G 1
RS: обратная линия бака-водонагревателя R 1
3
1
2
1
RS
RK/RS
RK
4
1
