Монтаж отопительного котла
7
Специальный отопительный котел Logano 125 WS, работающий на дизельном/газовом топливе - Оставляем за собой право на изменения!
27
7.6 Выполнение электрических подключений
z Снимите заднюю крышку котла. Для этого
отверните крепежные винты.
7.6.1 Установка системы управления
z Установите вставные крюки системы управления
в овальные отверстия.
z Сдвиньте систему управления в направлении
дверцы горелки.
z Эластичные крюки вставьте, нажав, в отверстия,
где они доллжны защелкнуться.
ПРЕДУПРЕЖДЕНИЕ!
ОПАСНО ДЛЯ ЖИЗНИ
из-за поражения электрическим током.
z Работы с электрическим
оборудованием можно производить
только при наличии
соответствующей квалификации и
опыта работ.
z Перед тем, как открыть прибор,
отключите сетевое питание на всех
фазах и обеспечьте защиту от
случайного включения.
z Выполняйте указания по монтажу.

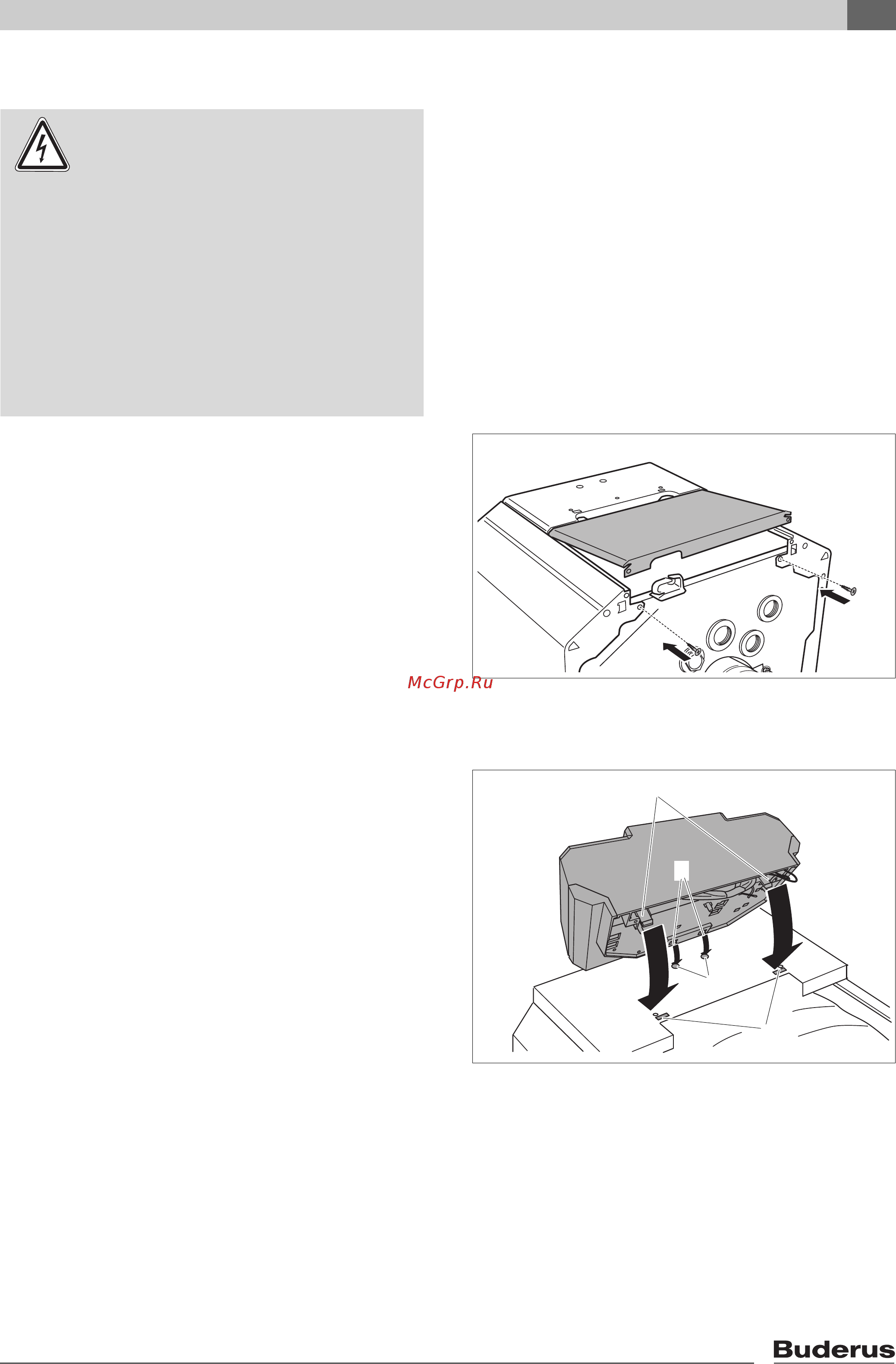

Рис. 25 Снятие задней крышки котла
Рис. 26 Установка системы управления
Поз. 1: Упругие крюки
Поз. 2: Задвижные крюки
Поз. 3: Овальные отверстия
Поз. 4: Отверстия
1
3
4
2
