Grost Helper 10/35 [24/28] Гидравлическая схема штабелера grost helper
![Grost Helper 10/16 [24/28] Гидравлическая схема штабелера grost helper](/views2/1422041/page24/bg18.png)

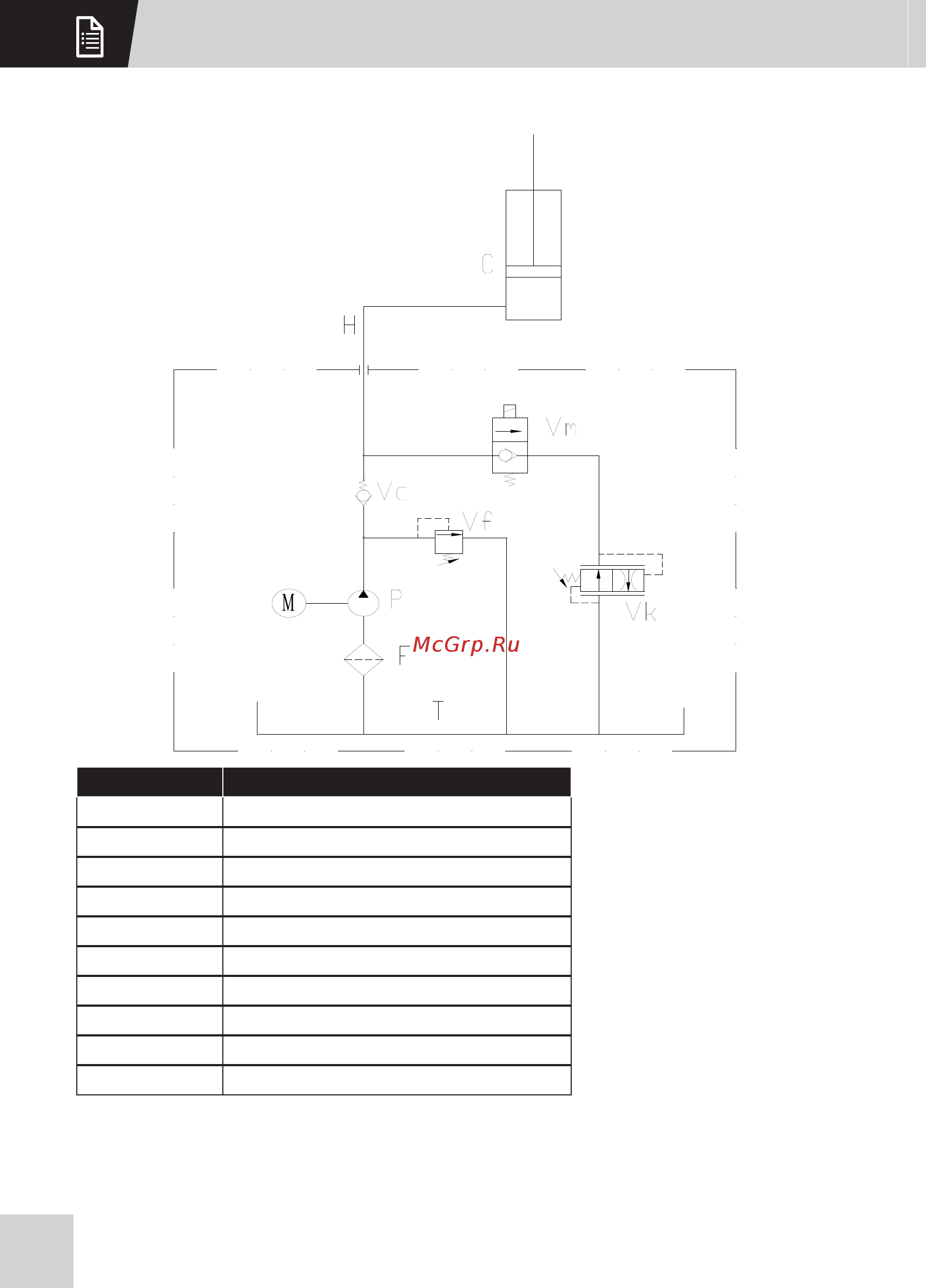

Гидравлическая схема штабелера GROST HELPER
ГИДРАВЛИЧЕСКАЯ СХЕМА
ЭЛЕКТРИЧЕСКАЯ СХЕМА
Обозначение Наименование
C Гидравлический цилиндр
H Трубопровод
Vm Соленоидный клапан
Vc Невозвратный клапан
Vf Перепускной клапан
Vk Клапан компенсации давления
M Электродвигатель
P Масляный насос
F Масляный фильтр
T Масляный бак
32
Содержание
- Содержание 3
- Вниманию покупателя 4
- Осторожно внимание указание окружаю щая среда 4
- Указательные обозначения 4
- Правила техники безопасности 1 5
- Эксплуатация 8
- Эксплуатация аккумуляторов 14
- Техническое обслуживание 16
- Гарантийное обслуживание 19
- Транспортировка и хранение 22
- Возможные неисправности и методы и х устранения транспортировка и хранение 23
- Возможные неисправности и методы их устранения 23
- Гидравлическая схема штабелера grost helper 24
- Электрическая схема штабелера grost helper 25
- Гарантийный талон 27
- Серийный номер s n 27
