Grost HED 10/16 [28/32] Электрическая схема
![Grost HED 10/16 [28/32] Электрическая схема](/views2/1422046/page28/bg1c.png)
Обозначение Наименование
SB1 Замок включения
SB2 Кнопка включения подъема
M Электродвигатель
KM1 Контактор включения подъема
DC12V Батарея
V Индикатор заряда батареи
26

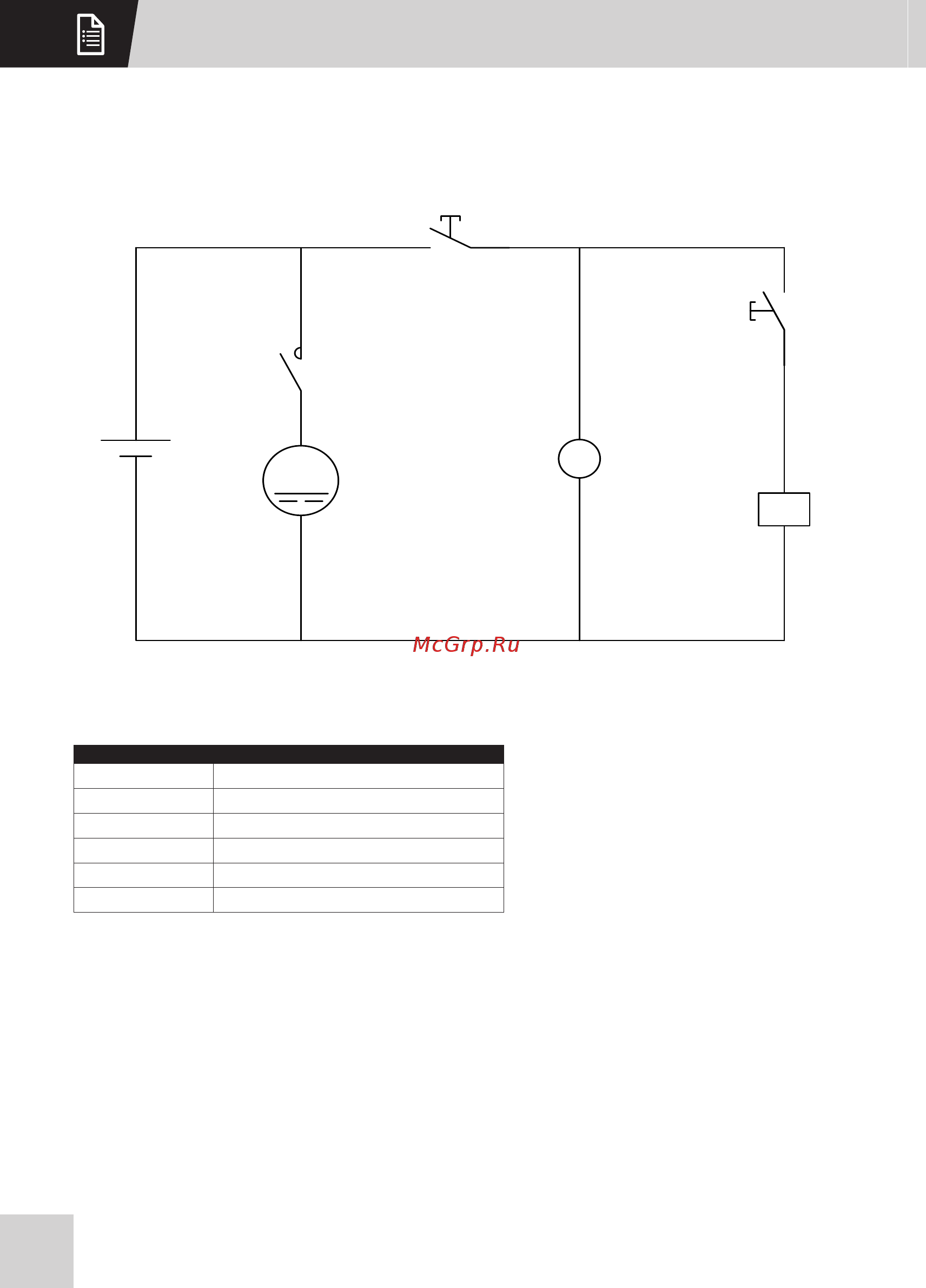

ЭЛЕКТРИЧЕСКАЯ СХЕМА
Электрическая схема
DC12V
SB2
M
DC12V
1.6KW
半电动电气图
KM1
+
-
V
SB1
KM1
DC12V120AH
-+
DC12V1.6KW
KM1
SB2
SB1
V
+
+
-
-
