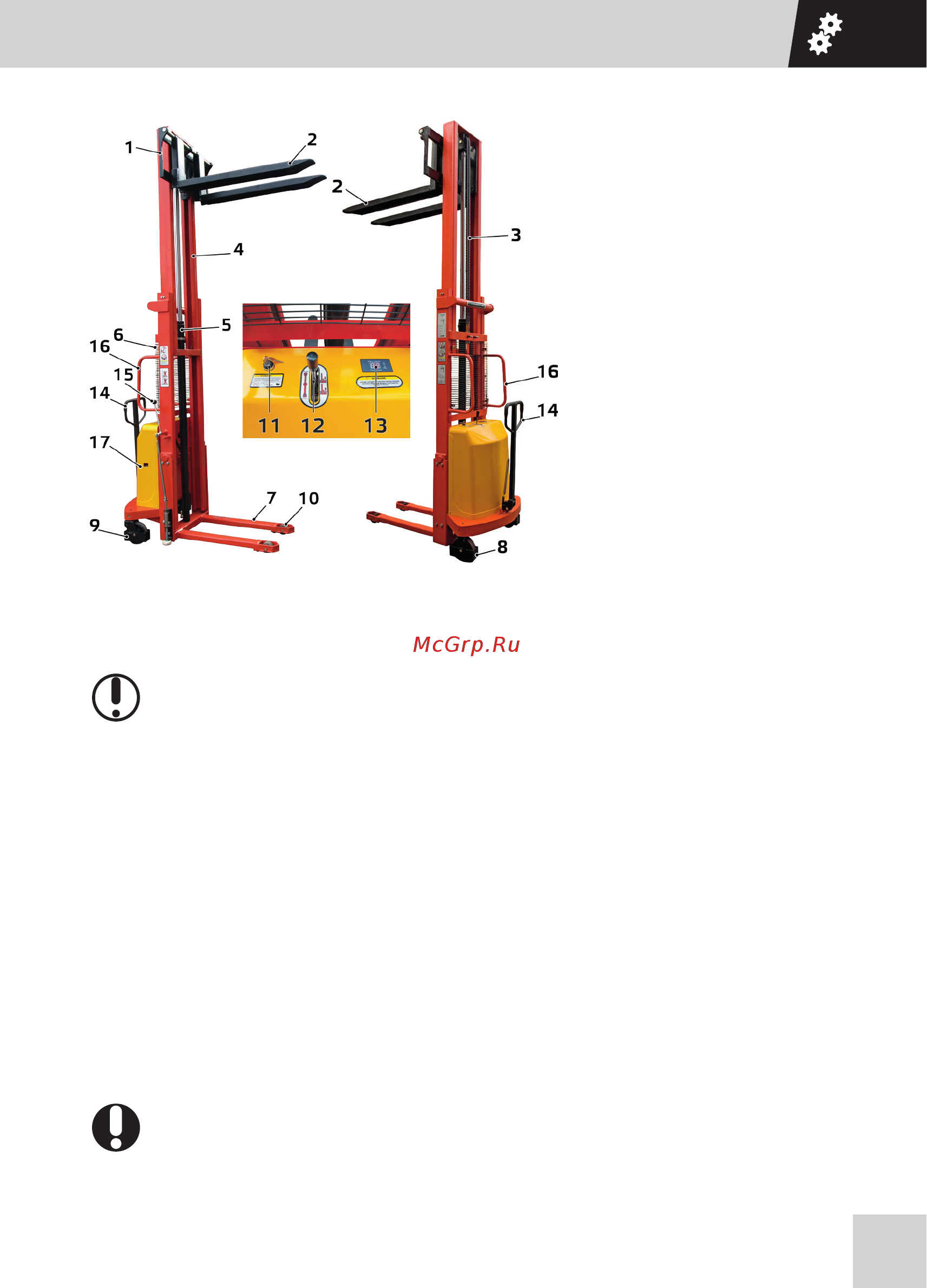

1. Каретка вил
2. Вилы
3. Цепной привод
4. Выдвижная мачта
5. Гидроцилиндр
6. Защитная решетка
7. Опорные вилы
8. Колесо
9. Поворотное колесо
10. Передние ролики
11. Замок включения
12. Рычаг подъема/спуска
13. Индикатор заряда батареи
(вольтметр)
14. Ручка управления,
соединенная с поворотным
колесом
15. Ручка стояночного тормоза
16. Стационарные ручки
передвижения
17. Защитный кожух
Перед началом работы:
• Установите вилы на ось каретки. Для этого снимите стопорные кольца с оси каретки,
выньте ее, наденьте вилы и зафиксируйте ось стопорными кольцами.
• Полностью осмотрите штабелер на наличие повреждений. Проверьте наличие всех эле-
ментов и надежность их крепления. Проведите проверку колес и роликов, а также вил
штабелера на предмет отсутствия внешних дефектов.
• Проверьте гидравлическую систему на предмет утечек и загрязнений.
• Произведите проверочный подъем и спуск порожних (без груза) вил штабелера. Для этого
установите рычаг подъема/спуска (12) в положение «подъем» (потяните рычаг (12) на себя);
- поднимите вилы на максимальную высоту.
- переведите рычаг (12) в нейтральное положение. Убедитесь в фиксации положения вил;
- переведите рычаг (12) в положение «спуск» (передвиньте рычаг (12) от себя) и удерживайте
в этом положении до полного опускания вил.
Если осуществлялись ремонтные работы, необходимо проверить состояние отремонтирован-
ных деталей и узлов, правильность сборки и крепления.
2.4 ОБЩИЙ ВИД, ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИНДИКАЦИИ
2.5 ПОДГОТОВКА К РАБОТЕ
ЭКСПЛУАТАЦИЯ ЭКСПЛУАТАЦИЯ
Запрещается эксплуатация штабелера при выявленных неисправностях ходовой
части либо наличия повреждений гидроузла.
Проверьте резьбовые соединения - подтяните при необходимости.
На штабелере можно работать только с использованием энергии аккумуляторов,
и ни в коем случае нельзя эксплуатировать штабелер напрямую от сети, так как
это может привести к поломке штабелёра.
