Grost SKDR 3-4.5 [9/28] Общий вид элементы управления и индикации

Содержание

• Содержание 3
• Внимание 4
• Вниманию покупателя 4
• Окружаю щая среда 4
• Указательные обозначения 4
• Правила техники безопасности 5
• Общий вид элементы управления и индикации 9
• Описание и принцип действия устройства серии 5к0и представляют собой комплектовщики заказов оснащенные платфор мой для подъема и опускания одного человека с товаром сообразно с максимальной высотой подъема и грузоподъемностью максимально преодолеваемый уклон составляет 1 5 20 комплектовщик изготовлен в соответствии с федеральными нормами и правилами в области промышленной безопасности правила безопасности опасных производственных объектов на которых используются подъемные сооружения и тр тс 010 2011 о безопасности ма шин и оборудования масляный насос работающий от электромотора подает масло под высоким давлением чепрез клапанный блок в гидравлический цилиндр что заставляет платформу подниматься для опускания платформы на электромагнитный клапан подается питание он открывается и гидравлическое масло под действием силы тяжести платформы поступает в клапанный блок а затем в бак через регулируемый дроссельный клапан что заставляет платформу медлен но опускаться в клапане применяется схема 9
• Эксплуатация 9
• Эксплуатация аккумуляторов 14
• Техническое обслуживание 16
• Транспортировка и хранение 19
• Гарантийное обслуживание 20
• Возможные неисправности и методы их устранения 22
• Гарантийный талон 27
• Серийный номер 5 м 27

Похожие устройства

• Buderus Logano GE315 170 Инструкция по эксплуатации
• Buderus Logano GE315 170 Инструкция по монтажу
• Grost DS 350/14 Руководство по эксплуатации
• Grost PX T3-3000 Руководство по эксплуатации
• Grost PX T3-3900 Руководство по эксплуатации
• Buderus Logano GE315 200 Инструкция по эксплуатации
• Buderus Logano GE315 200 Инструкция по монтажу
• Buderus Logano GE315 230 Инструкция по эксплуатации
• Buderus Logano GE315 230 Руководство по обслуживанию
• Buderus Logano GE615 570 Инструкция по эксплуатации
• Buderus Logano GE615 570 Техническое описание
• Buderus Logano GE615 570 Инструкция по монтажу
• Grost Tower 0.5-7 Руководство по эксплуатации
• Buderus Logano GE615 660 Инструкция по эксплуатации
• Buderus Logano GE615 660 Техническое описание
• Buderus Logano GE615 660 Инструкция по монтажу
• Buderus Logano GE615 740 Инструкция по эксплуатации
• Buderus Logano GE615 740 Техническое описание
• Grost Tower 0.5-9 Руководство по эксплуатации
• Buderus Logano GE615 740 Инструкция по монтажу

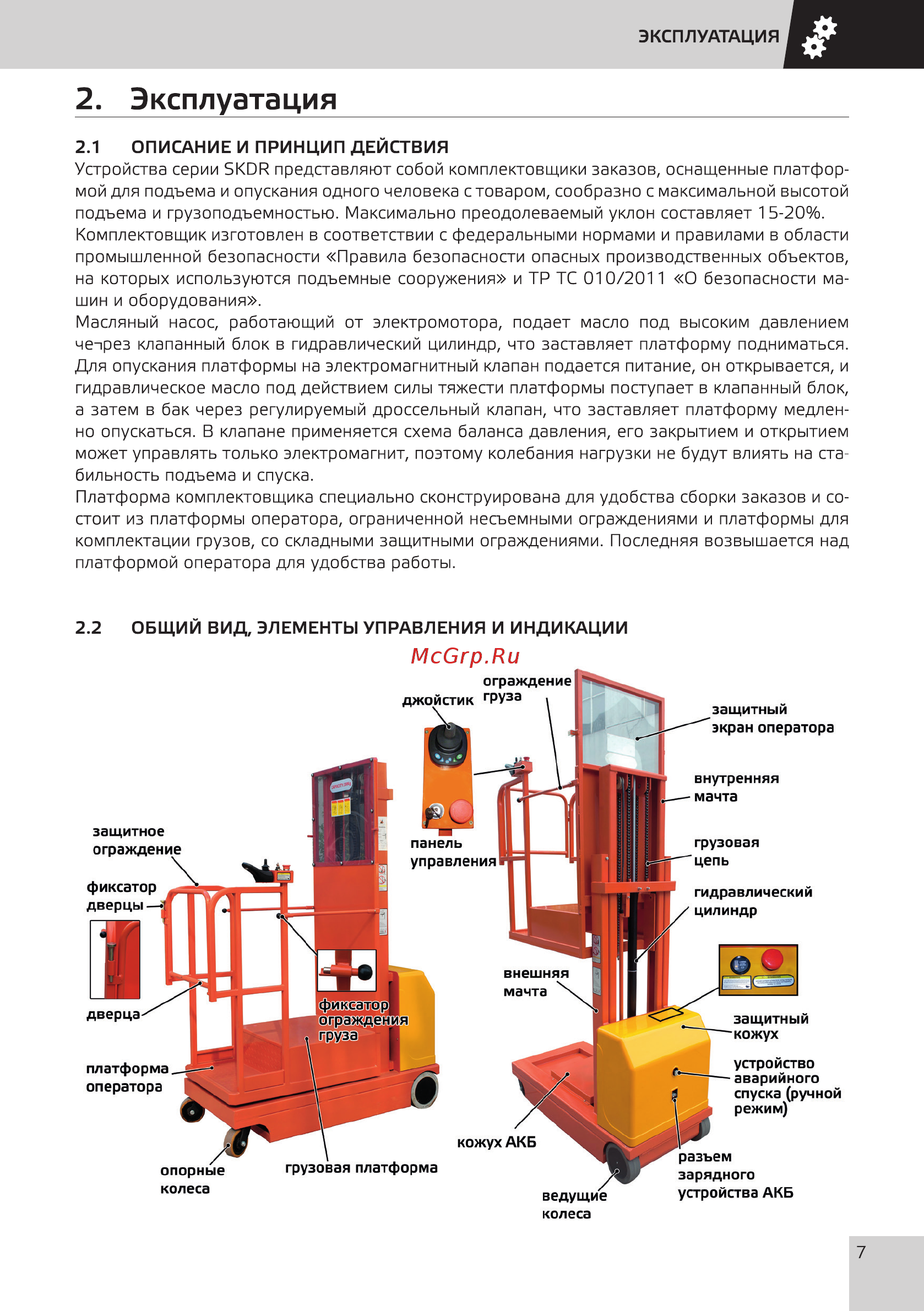

ЭКСПЛУАТАЦИЯ 2 Эксплуатация 2 1 ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ Устройства серии 5К0И представляют собой комплектовщики заказов оснащенные платфор мой для подъема и опускания одного человека с товаром сообразно с максимальной высотой подъема и грузоподъемностью Максимально преодолеваемый уклон составляет 1 5 20 Комплектовщик изготовлен в соответствии с федеральными нормами и правилами в области промышленной безопасности Правила безопасности опасных производственных объектов на которых используются подъемные сооружения и ТР ТС 010 2011 О безопасности ма шин и оборудования Масляный насос работающий от электромотора подает масло под высоким давлением чепрез клапанный блок в гидравлический цилиндр что заставляет платформу подниматься Для опускания платформы на электромагнитный клапан подается питание он открывается и гидравлическое масло под действием силы тяжести платформы поступает в клапанный блок а затем в бак через регулируемый дроссельный клапан что заставляет платформу медлен но опускаться В клапане применяется схема баланса давления его закрытием и открытием может управлять только электромагнит поэтому колебания нагрузки не будут влиять на ста бильность подъема и спуска Платформа комплектовщика специально сконструирована для удобства сборки заказов и со стоит из платформы оператора ограниченной несъемными ограждениями и платформы для комплектации грузов со складными защитными ограждениями Последняя возвышается над платформой оператора для удобства работы 2 2 ОБЩИЙ ВИД ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИНДИКАЦИИ защитный экран оператора внутренняя мачта защитное ограждение грузовая цепь гидравлический цилиндр внешняя мачта защитный кожух устройство аварийного спуска ручной режим платформа оператора кожух АКБ разъем зарядного устройства АКБ грузовая платформа колеса колеса 7
