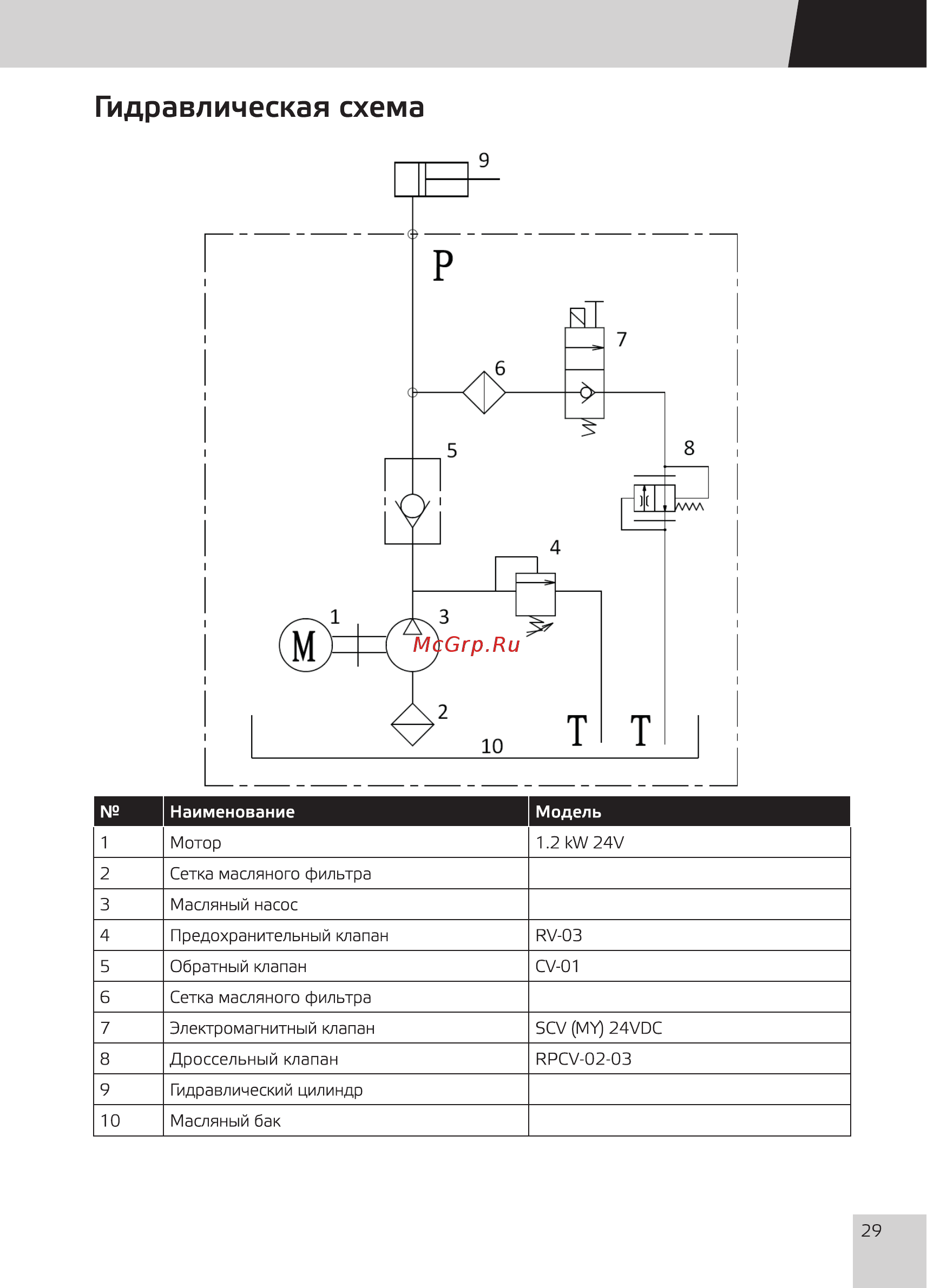

Гидравлическая схема 9 Наименование Модель 1 Мотор 1 2 kW 24У 2 Сетка масляного фильтра 3 Масляный насос 4 Предохранительный клапан РУ ОЗ 5 Обратный клапан СУ 01 6 Сетка масляного фильтра 7 Электромагнитный клапан ЗСУ МУ 24УОС 8 Дроссельный клапан РРСУ 02 03 9 Гидравлический цилиндр 10 Масляный бак 29
