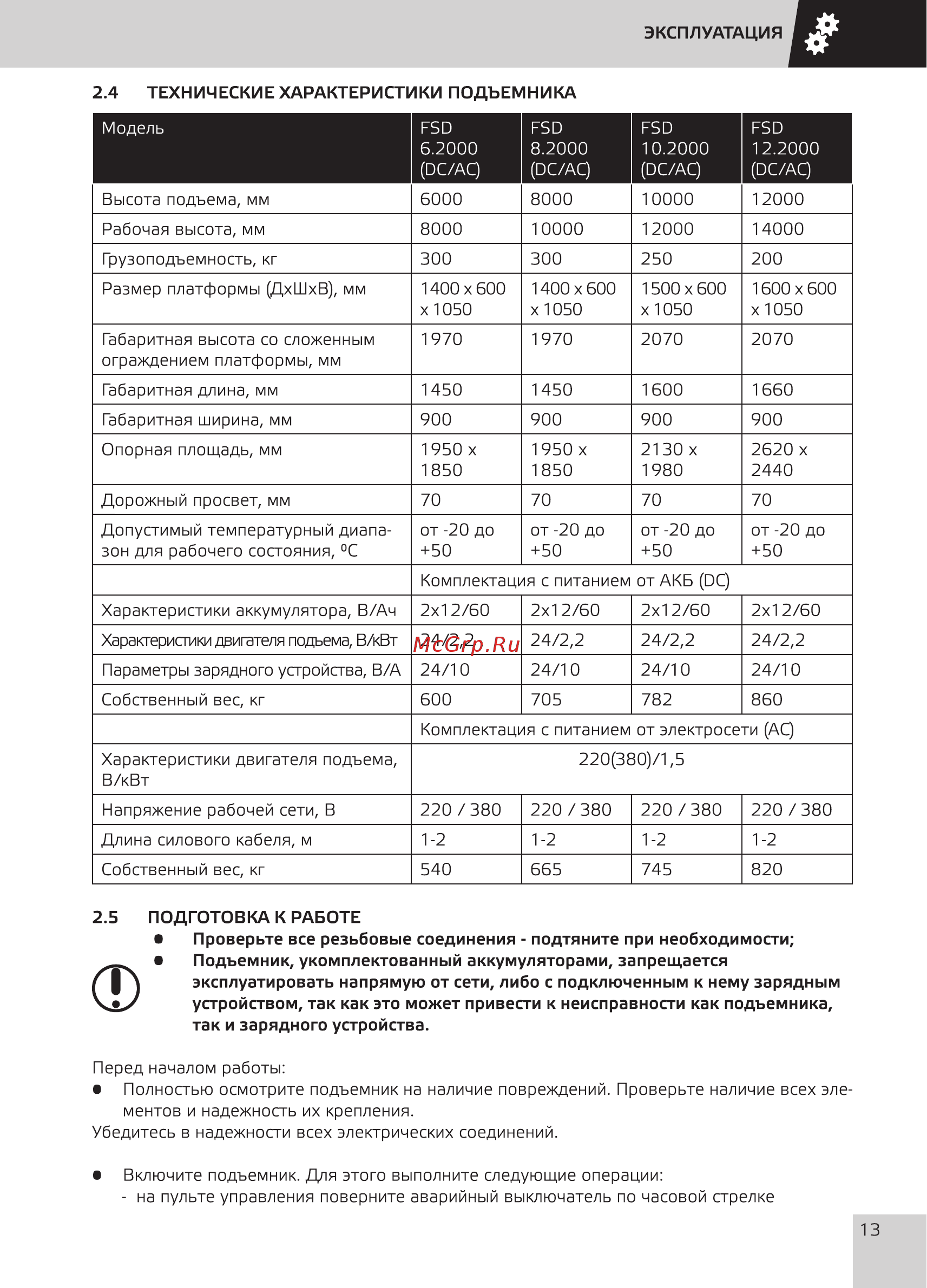

ЭКСПЛУАТАЦИЯ 2 4 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОДЪЕМНИКА Модель ГБ В 6 2000 ВС АС ГБ В 8 2000 ВС АС ГБ В 10 2000 ВС АС ЕБВ 12 2000 ВС АС Высота подъема мм 6000 8000 10000 12000 Рабочая высота мм 8000 10000 12000 14000 Грузоподъемность кг 300 300 250 200 Размер платформы ДхШхВ мм 1400 х 600 х1050 1400x600 х1050 1500 х 600 х 1050 1600 х 600 х1050 Габаритная высота со сложенным ограждением платформы мм 1970 1970 2070 2070 Габаритная длина мм 1450 1450 1600 1660 Габаритная ширина мм 900 900 900 900 Опорная площадь мм 1950 х 1850 1950 х 1850 2130 х 1980 2620 х 2440 Дорожный просвет мм 70 70 70 70 Допустимый температурный диапа зон для рабочего состояния С от 20 до 50 от 20 до 50 от 20 до 50 от 20 до 50 Комплектация с питанием от АКБ ВС Характеристики аккумулятора В Ач 2x12 60 2x12 60 2x12 60 2x12 60 Характеристики двигателя подъема В кВт 24 2 2 24 2 2 24 2 2 24 2 2 Параметры зарядного устройства В А 24 10 24 10 24 10 24 10 Собственный вес кг 600 705 782 860 Комплектация с питанием от электросети АС Характеристики двигателя подъема В кВт 220 380 71 5 Напряжение рабочей сети В 220 380 220 380 220 380 220 380 Длина силового кабеля м 1 2 1 2 1 2 1 2 Собственный вес кг 540 665 745 820 2 5 ПОДГОТОВКА К РАБОТЕ Проверьте все резьбовые соединения подтяните при необходимости Подъемник укомплектованный аккумуляторами запрещается эксплуатировать напрямую от сети либо с подключенным к нему зарядным устройством так как это может привести к неисправности как подъемника так и зарядного устройства Перед началом работы Полностью осмотрите подъемник на наличие повреждений Проверьте наличие всех эле ментов и надежность их крепления Убедитесь в надежности всех электрических соединений Включите подъемник Для этого выполните следующие операции на пульте управления поверните аварийный выключатель по часовой стрелке 13
