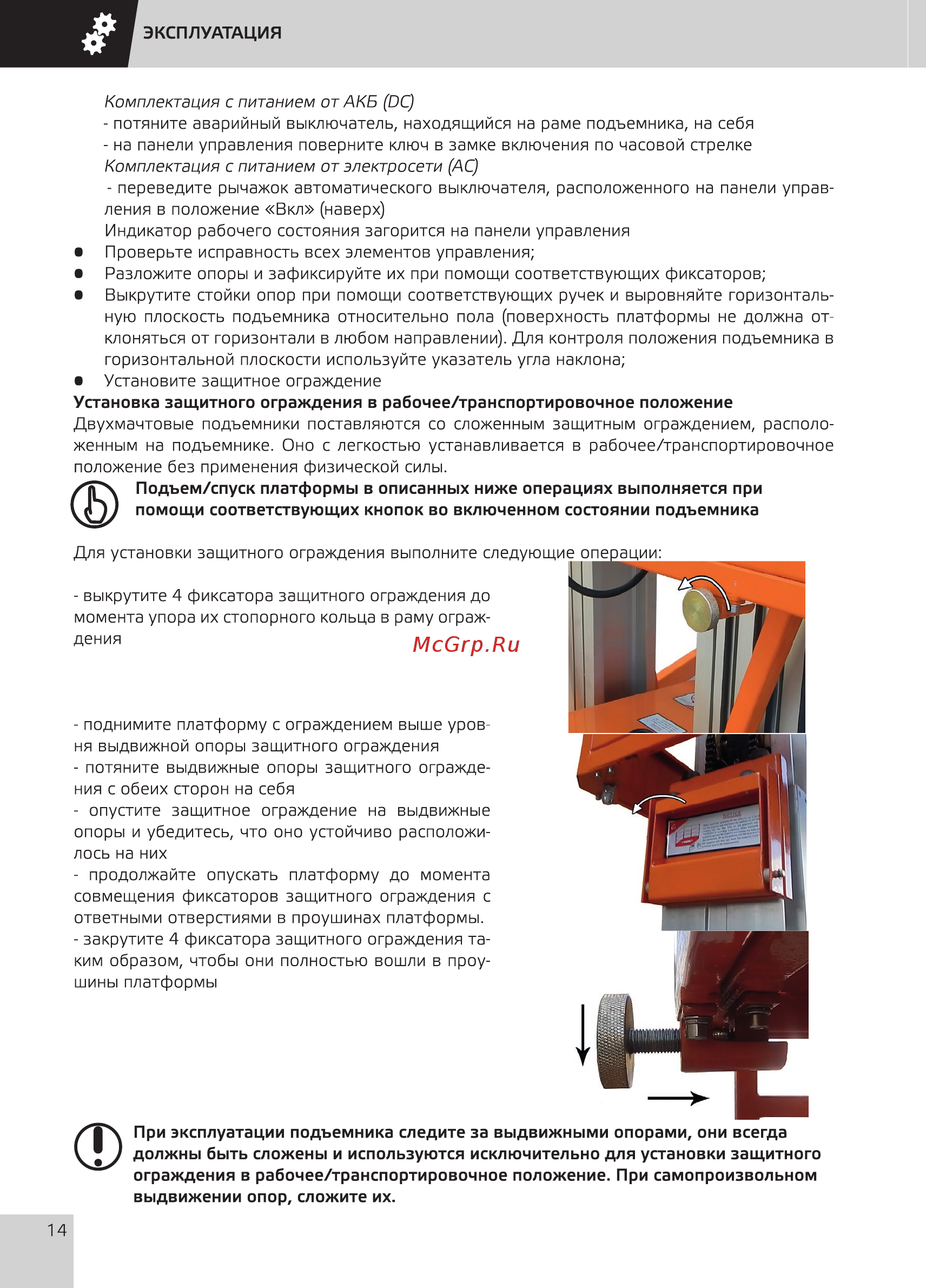

ЭКСПЛУАТАЦИЯ Комплектация с питанием от АКБ ОС потяните аварийный выключатель находящийся на раме подъемника на себя на панели управления поверните ключ в замке включения по часовой стрелке Комплектация с питанием от электросети АС переведите рычажок автоматического выключателя расположенного на панели управ ления в положение Вкл наверх Индикатор рабочего состояния загорится на панели управления Проверьте исправность всех элементов управления Разложите опоры и зафиксируйте их при помощи соответствующих фиксаторов Выкрутите стойки опор при помощи соответствующих ручек и выровняйте горизонталь ную плоскость подъемника относительно пола поверхность платформы не должна от клоняться от горизонтали в любом направлении Для контроля положения подъемника в горизонтальной плоскости используйте указатель угла наклона Установите защитное ограждение Установка защитного ограждения в рабочее транспортировочное положение Двухмачтовые подъемники поставляются со сложенным защитным ограждением располо женным на подъемнике Оно с легкостью устанавливается в рабочее транспортировочное положение без применения физической силы Подъем спуск платформы в описанных ниже операциях выполняется при помощи соответствующих кнопок во включенном состоянии подъемника Для установки защитного ограждения выполните следующие операции выкрутите 4 фиксатора защитного ограждения до момента упора их стопорного кольца в раму ограж дения поднимите платформу с ограждением выше уров ня выдвижной опоры защитного ограждения потяните выдвижные опоры защитного огражде ния с обеих сторон на себя опустите защитное ограждение на выдвижные опоры и убедитесь что оно устойчиво расположи лось на них продолжайте опускать платформу до момента совмещения фиксаторов защитного ограждения с ответными отверстиями в проушинах платформы закрутите 4 фиксатора защитного ограждения та ким образом чтобы они полностью вошли в проу шины платформы При эксплуатации подъемника следите за выдвижными опорами они всегда должны быть сложены и используются исключительно для установки защитного ограждения в рабочее транспортировочное положение При самопроизвольном выдвижении опор сложите их П 14
