Расположение органов управления

Logamax - Оставляем за собой право на изменения!

2 Расположение органов управления

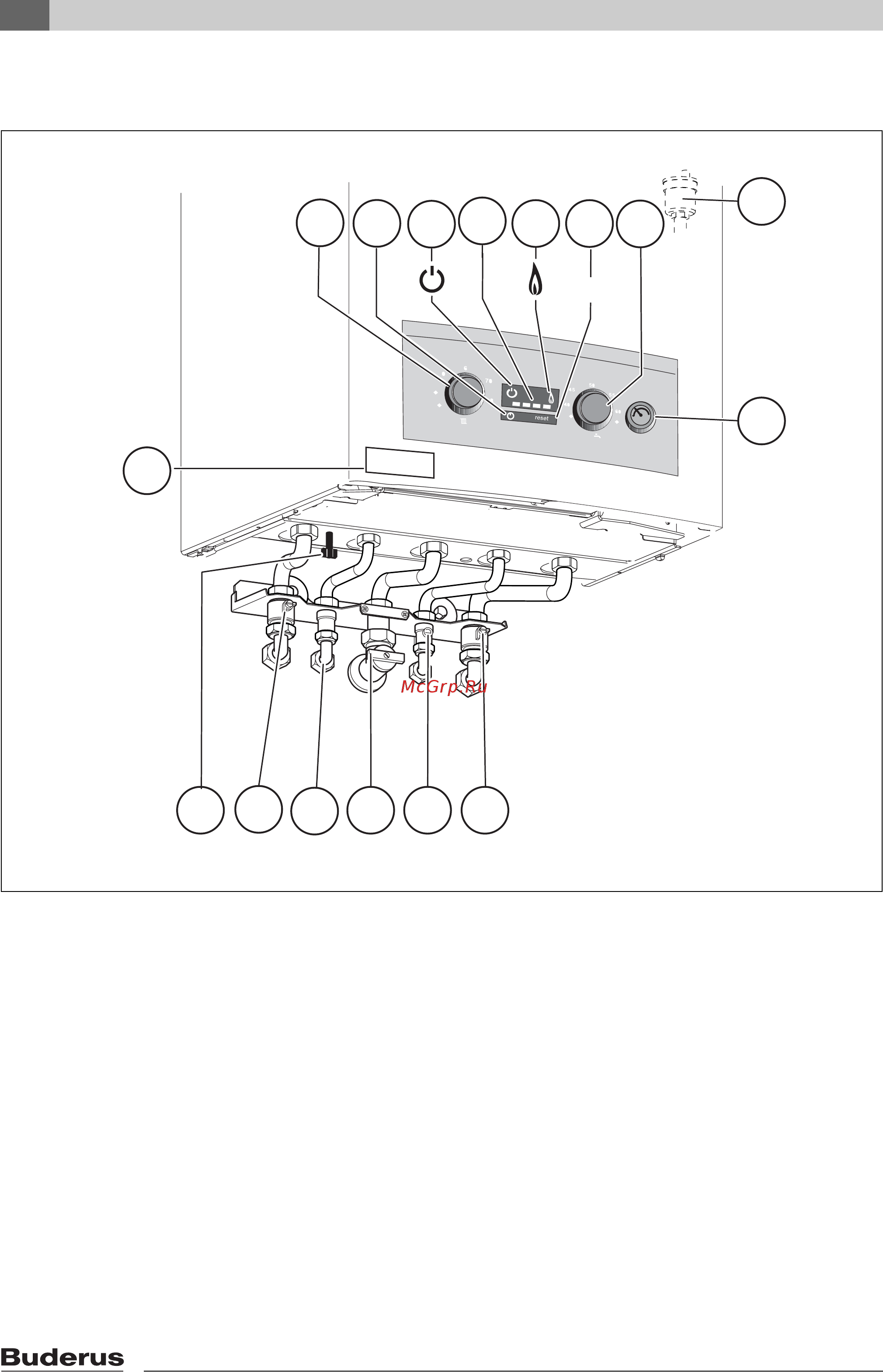

Рис 1

1 Регулятор температуры подающей линии

2 Кнопка включения/выключения

3 Индикатор работы

4 Индикация температуры подающей линии системы

отопления/индикация неисправности

5 Контрольная лампочка работы горелки

6 Кнопка «Сброс»

7 Регулятор температуры горячей воды

8 Автоматический воздухоотводчик

9 Манометр

10 Сервисный кран обратной линии системы

отопления

11 Кран холодной воды

12 Газовый кран (закрыт)

13 Горячая вода

14 Сервисный кран подающей линии системы

отопления

15 Устройство для подпитки отопительного контура

из контура ГВС

16 Наклейка с типом прибора
