Установка прибора

Logamax U044 - Оставляем за собой право на изменения.

5.3 Установка планки для подвески

котла и монтажной

соединительной плиты

B Закрепите на стене монтажный шаблон,

находящийся в технической документации, при

этом боковые расстояния должны быть не

менее 10 мм (Æ рис. 2, стр. 9).

B Просверлить отверстия для крепежных болтов

(Ø 8 мм).

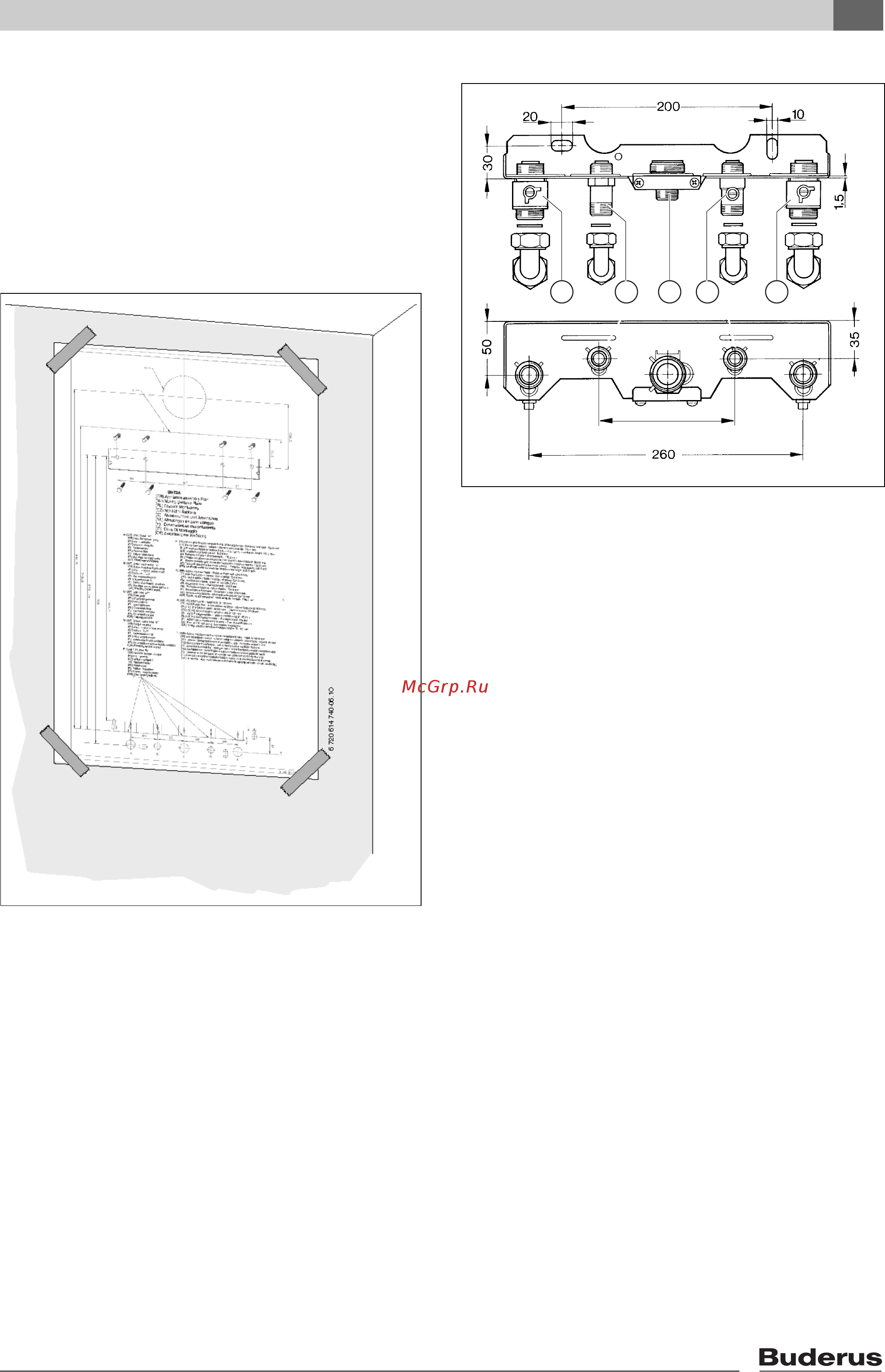

Рис 7 Монтажный шаблон

B Снять монтажный шаблон.

B Закрепить на стене планку для навески

четырьмя винтами и дюбелями, имеющимися в

комплекте поставки прибора.

B Проверить ровное положение планки для

навески и затянуть винты.

B Монтажную присоединительную панель

закрепить с помощью прилагаемого крепёжного

материала.

Рис 8 Монтажная соединительная плита

1 Подающая линия отопительного контура

2 Подключение R 1/2 для горячей воды

3 Соединительный ниппель R 3/4 для газа

(смонтирован)

4 Запорный вентиль холодной воды

5 Обратная линия отопительного контура

B Внутренний диаметр трубопровода для подвода

газа определить согласно инструкции DVGW-

TRGI (природный газ) или, соответственно, TRF

(сжиженный газ).

B Все соединения труб должны быть рассчитаны

на давление 3 бар, а в контуре горячей воды - на

10 бар.

B Установить газовый кран.

B Чтобы наполнять и опорожнять систему,

потребитель должен установить в самой низкой

точке системы кран для наполнения и слива.

B В самой верхней точке установить

воздуховыпускной клапан.

1 2 3 4 5

6 720 614 740-31.1O

130
