15
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U052 • Издание 07/2006
Установка водонагревателя 4
4.2 Выбор места монтажа
Требования к помещению для монтажа
Соблюдать положения инструкции DVGW-TRGI, а
для приборов, работающих на сжиженном газе –
положения инструкции TRF в их соответствующей
последней редакции.
z Прибор не работает от воздуха помещения, и
для него не требуется отдельный подвод
воздуха для горения в помещении или шкафу,
где установлен прибор.
z Соблюдать местные государственные
предписания.
z Соблюдать минимальные монтажные размеры,
приведенные в инструкциях по монтажу
принадлежности для отвода дымовых газов.
z При установке прибора в помещении с ванной
или душем: Переключатели или регуляторы на
приборе должны находиться на недосягаемом
расстоянии от ванны или душа.
При установке в шкафу:
z Учитывать необходимость вентиляционных
отверстий и минимальные расстояния.

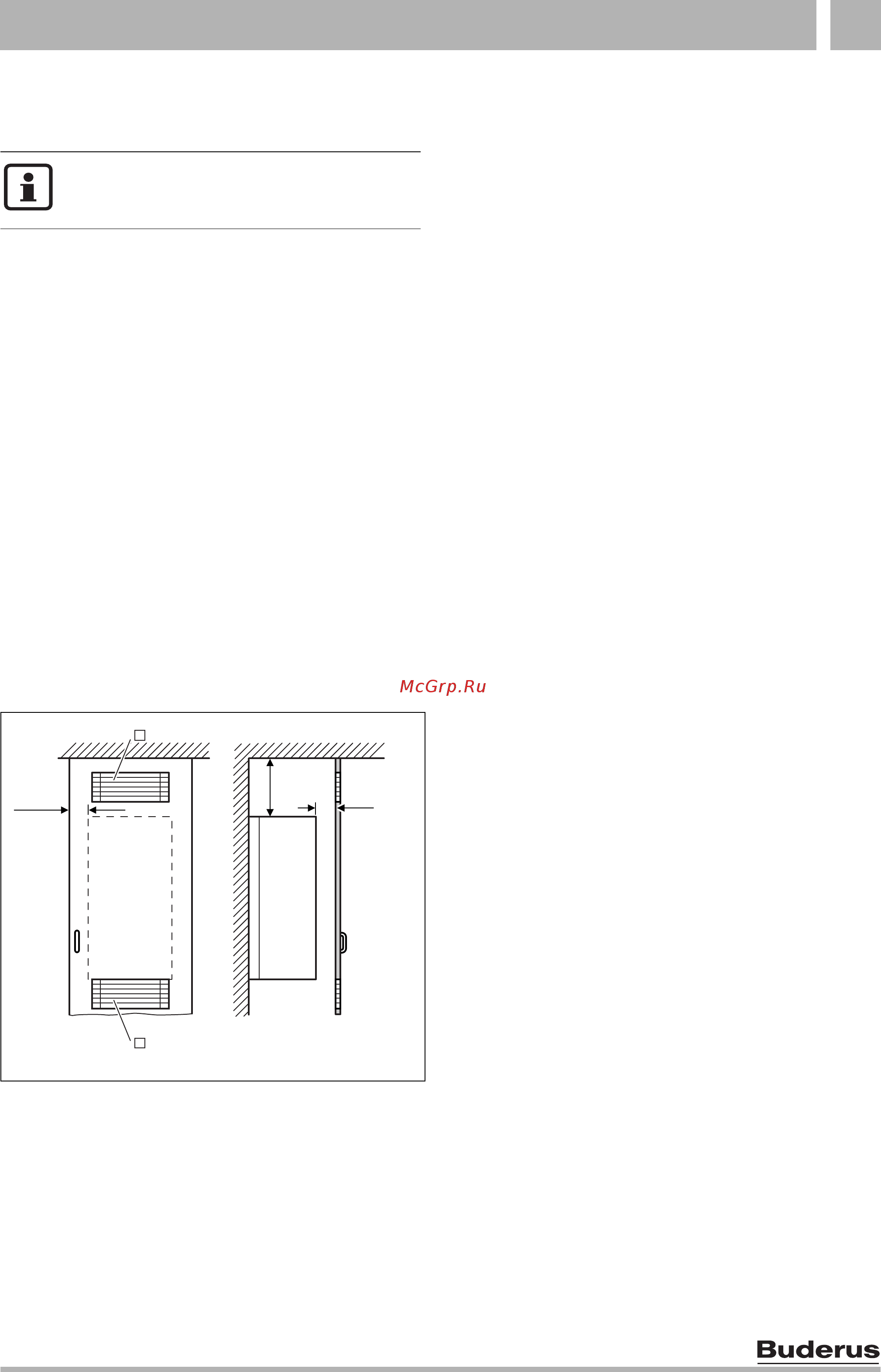

Рис 8 Вентиляционные отверстия при установке
в шкафу
Воздух для горения газа
Чтобы предотвратить коррозию, воздух для
горения газа не должен содержать агрессивных
веществ.
Галогенуглеводороды, содержащие соединения
хлора или фтора, способствуют коррозии. Они
могут содержаться, например, в растворителях,
красителях, клеях, аэрозольных распылителях и
бытовых моющих средствах.
Поверхностная температура
Максимальная поверхностная температура
прибора не превышает 85 °C. Поэтому согласно
инструкций TRGI и TRF особые меры защиты,
предусмотренные для горючих строительных
материалов и встроенной мебели, в данном случае
не требуются. В местных государственных
предписаниях могут содержаться иные
требования.
Установки на сжиженном газе ниже уровня
земли
Прибор удовлетворяет требованиям инструкции
TRF 1996, раздел 7.7 при монтаже ниже уровня
поверхности земли. Мы рекомендуем заказчику
монтаж электромагнитного клапана с
подключением к VM 10. При этом подача
сжиженного газа деблокируется только при
включении подачи тепла.
Прибор не предусмотрен для монтажа
вне помещений.
≥75
≥300
6 720 610 356-06.20
≥100
≥35cm
2
≥35cm
2
