Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U052T • Издание 10/2006

Горизонтальная система отвода продуктов сгорания 3

3.2 Выбор дроссельной заслонки

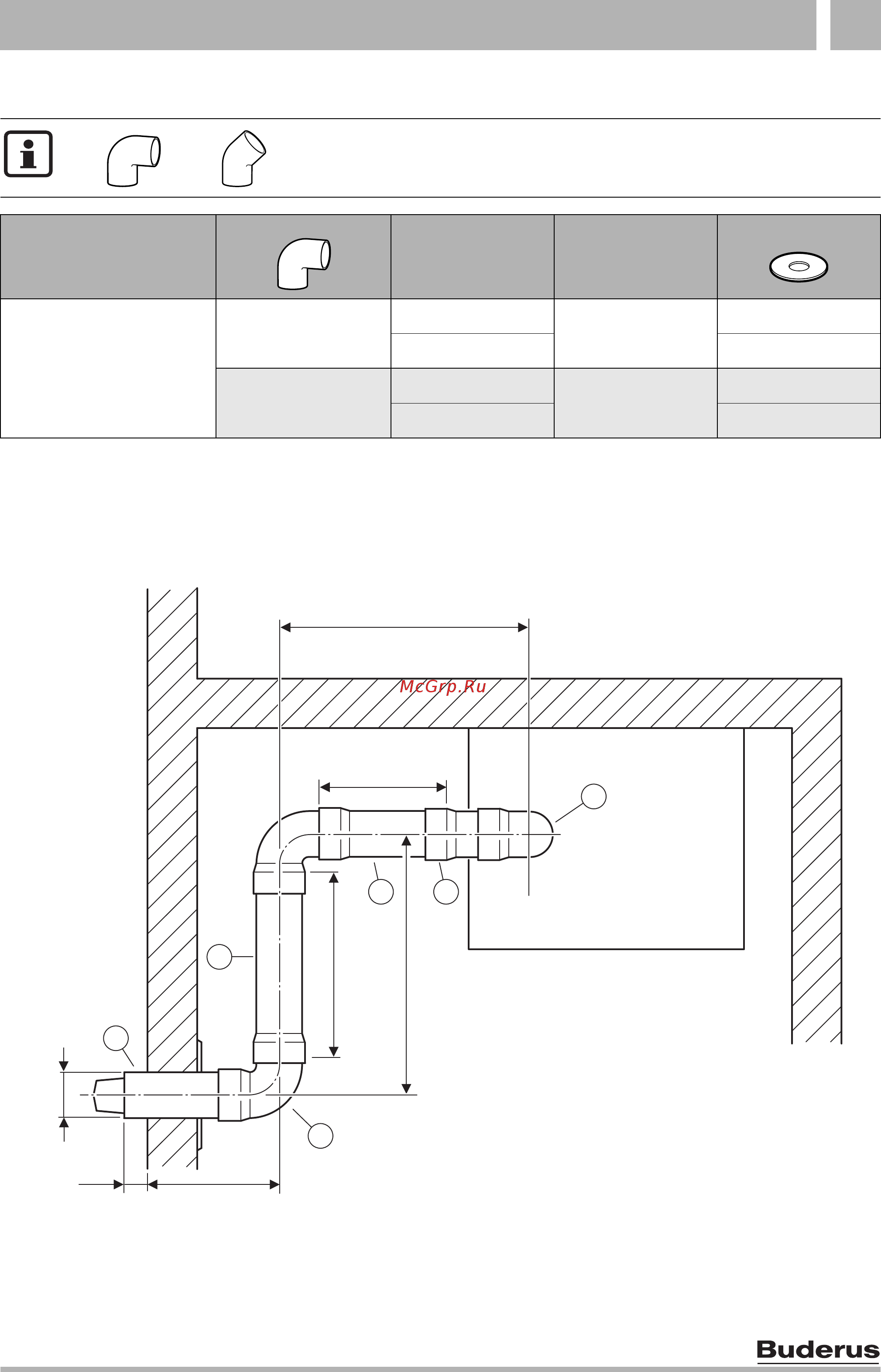

3.3 Пример монтажа

Рис 3

1 Горизонтальная арматура различной длины 425 -

725 мм

Горизонтальная арматура длиной 810 мм

2 Сдвоенная труба Ø 60/100 мм

3 Колено сдвоенной трубы 90° Ø 60/100 мм

4 Горизонтальный сток для конденсата Ø 60/100 мм

1 x = 2 x

L [мм] L

макс.

[мм]

U052-24T

1 x 90°

1) Колено сдвоенной трубы 90° на отопительном приборе

от 500 до 2300

4500

Ø 46

от 2300 до 4500 –

1 x 90° + 2 x 45°

или 2 x 90°

2) Колено сдвоенной трубы 90° на отопительном приборе, колено сдвоенной трубы 45° в газоотводном трубопроводе

3) Колено сдвоенной трубы 90° на отопительном приборе, колено сдвоенной трубы 90° в газоотводном трубопроводе

от 500 до 1300

3500

Ø 46

от 1300 до 3500 –

Таб. 5

90°

45°

90°

ø100

6 720 612 899-02.1O

2 4
