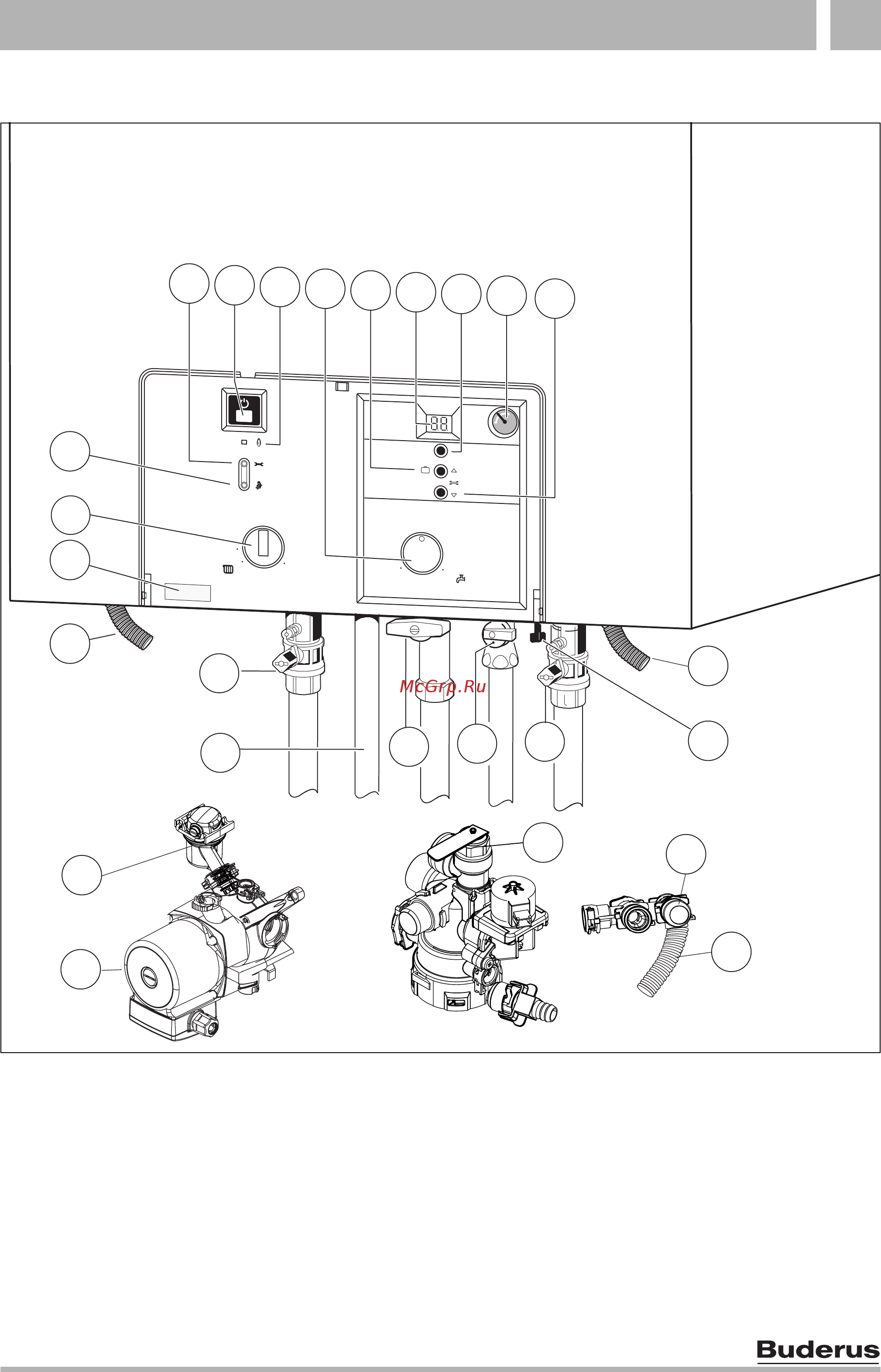

Расположение органов управления 2
2 Расположение органов управления
Рис 1
8.1 Манометр
15 Предохранительный клапан (oтoпительный кoнтур)
15.1 Шланг предохранительного клапана
18 Отопительный насос
27 Автоматический воздушный клапан
38 Устройство для наполнения
61 Кнопка сброса сигнала о неисправности (Reset)
135 Кнопка включения/выключения
136 Терморегулятор подающей линии отопительного
контура
170 Сервисные краны в подающей и обратной линии
171 Горячая вода
172 Газовый кран (закрыт)
173 Запорный клапан холодной воды
295 Наклейка с типом приборa
310 Терморегулятор горячей воды
317 Дисплей
363 Контрольная лампа режима работы горелки
365 Кнопка «Трубочист»
366 Сервисная кнопка
367 Функция сервисного обслуживания «вниз»
408 Предохранительный клапан (горячая вода)
408.1 Шланг предохранительного клапана (горячая вода)
476 Кнопка функции отпуска, функция сервисного
обслуживания «вверх»
6 720 613 040-11.1O
