3
Подготовка котла к работе
Logamax plus GB072 – 6 720 803 789 (2012/07)
5

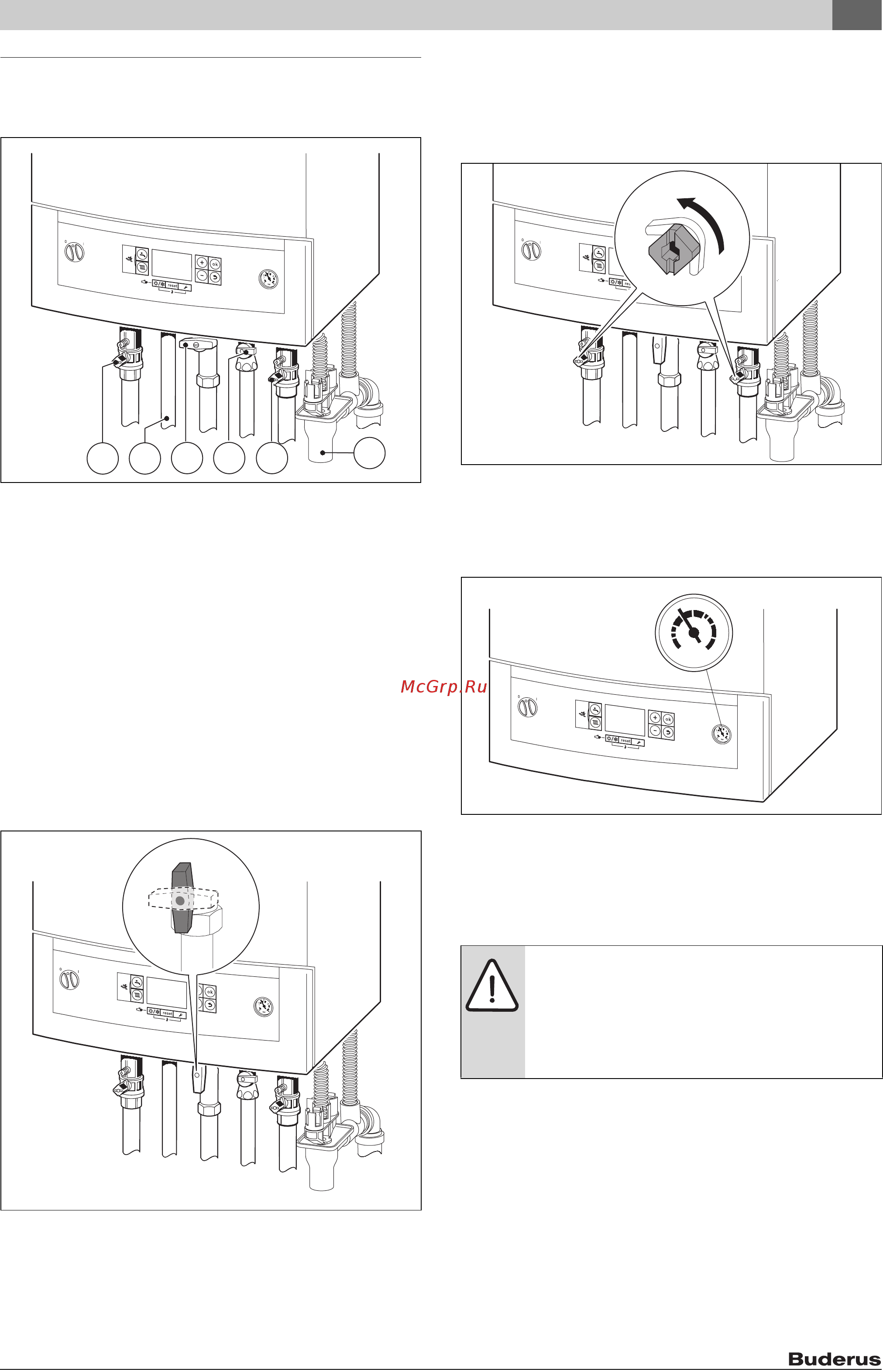

3 Подготовка котла к работе
3.1 Обзор подключений
Рис. 1
[1] Кран подающей линии отопления (дополнительная
комплектация)
[2] У котлов с баком-водонагреваелем: подающая линия бака,
у котлов GB072-24K: горячая вода
[3] Газовый кран (дополнительная комплектация)
[4] У котлов с баком-водонагреваелем: кран на обратной
линии бака (дополнительная комплектация),
у котлов GB072-24K: кран холодной воды (дополнительная
комплектация)
[5] Кран обратной линии отопления (дополнительная
комплектация)
[6] Конусный сифон (дополнительная принадлежность)
3.2 Открытие крана подачи газа
B
Нажать на рукоятку и повернуть ее против часовой стрелки до
упора (рукоятка в направлении потока = кран открыт).
Рис. 2
3.3 Открытие сервисных кранов
B
Поворачивать квадратную головку винта ключом до тех пор,
пока засечка не укажет направление потока.
Засечка перпендикулярно направлению потока = кран
закрыт.
Рис. 3
3.4 Контроль давления воды в системе отопления
Рабочее давление в нормальном режиме составляет от 1 до
2бар.
Рис. 4
3.5 Наполнение системы отопления водой
Долив воды в греющий контур в каждой отопительной системе
производится по-разному. Поэтому попросите специалиста
показать вам, как происходит заполнение системы водой.
При наибольшей температуре воды в отопительном контуре не
допускается превышение
максимального давления
3 бар
(срабатывает предохранительный клапан).
6
5
43
2
1
6 720 646 631-01.1O
6 720 646 631-02.1O
УВЕДОМЛЕНИЕ:
возможно повреждение
оборудования/образование трещин от
внутренних напряжений из-за внезапных
перепадов температур!
B
Заполняйте отопительную систему только в
холодном состоянии.
6 720 646 631-03.1O
6 720 646 631-05.1O
1
0
2
3
4
bar
