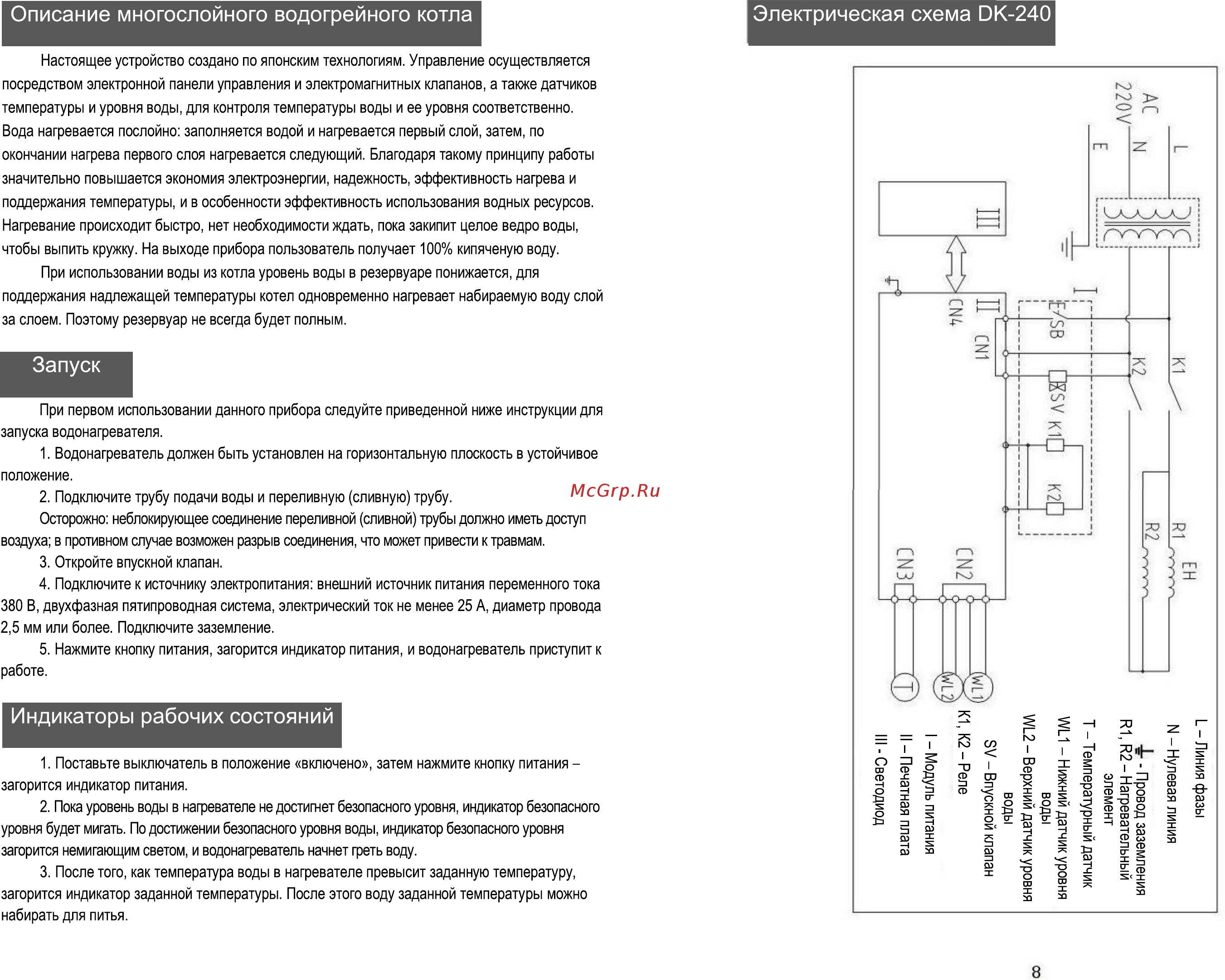

Описание многослойного водогрейного котла Электрическая схема ОК 240 Настоящее устройство создано по японским технологиям Управление осуществляется посредством электронной панели управления и электромагнитных клапанов а также датчиков температуры и уровня воды для контроля температуры воды и ее уровня соответственно Вода нагревается послойно заполняется водой и нагревается первый слой затем по окончании нагрева первого слоя нагревается следующий Благодаря такому принципу работы значительно повышается экономия электроэнергии надежность эффективность нагрева и поддержания температуры и в особенности эффективность использования водных ресурсов Нагревание происходит быстро нет необходимости ждать пока закипит целое ведро воды чтобы выпить кружку На выходе прибора пользователь получает 100 кипяченую воду При использовании воды из котла уровень воды в резервуаре понижается для поддержания надлежащей температуры котел одновременно нагревает набираемую воду слой за слоем Поэтому резервуар не всегда будет полным Запуск При первом использовании данного прибора следуйте приведенной ниже инструкции для запуска водонагревателя 1 Водонагреватель должен быть установлен на горизонтальную плоскость в устойчивое положение 2 Подключите трубу подачи воды и переливную сливную трубу Осторожно неблокирующее соединение переливной сливной трубы должно иметь доступ воздуха в противном случае возможен разрыв соединения что может привести к травмам 3 Откройте впускной клапан 4 Подключите к источнику электропитания внешний источник питания переменного тока 380 В двухфазная пятипроводная система электрический ток не менее 25 А диаметр провода 2 5 мм или более Подключите заземление 5 Нажмите кнопку питания загорится индикатор питания и водонагреватель приступит к работе Индикаторы рабочих состояний 1 Поставьте выключатель в положение включено затем нажмите кнопку питания загорится индикатор питания 2 Пока уровень воды в нагревателе не достигнет безопасного уровня индикатор безопасного уровня будет мигать По достижении безопасного уровня воды индикатор безопасного уровня загорится немигающим светом и водонагреватель начнет греть воду 3 После того как температура воды в нагревателе превысит заданную температуру загорится индикатор заданной температуры Пхле этого воду заданной температуры можно набирать для питья 3 8
