4
Управление отопительной системой
Logano S121-2 - Оставляем за собой право на изменения!
13

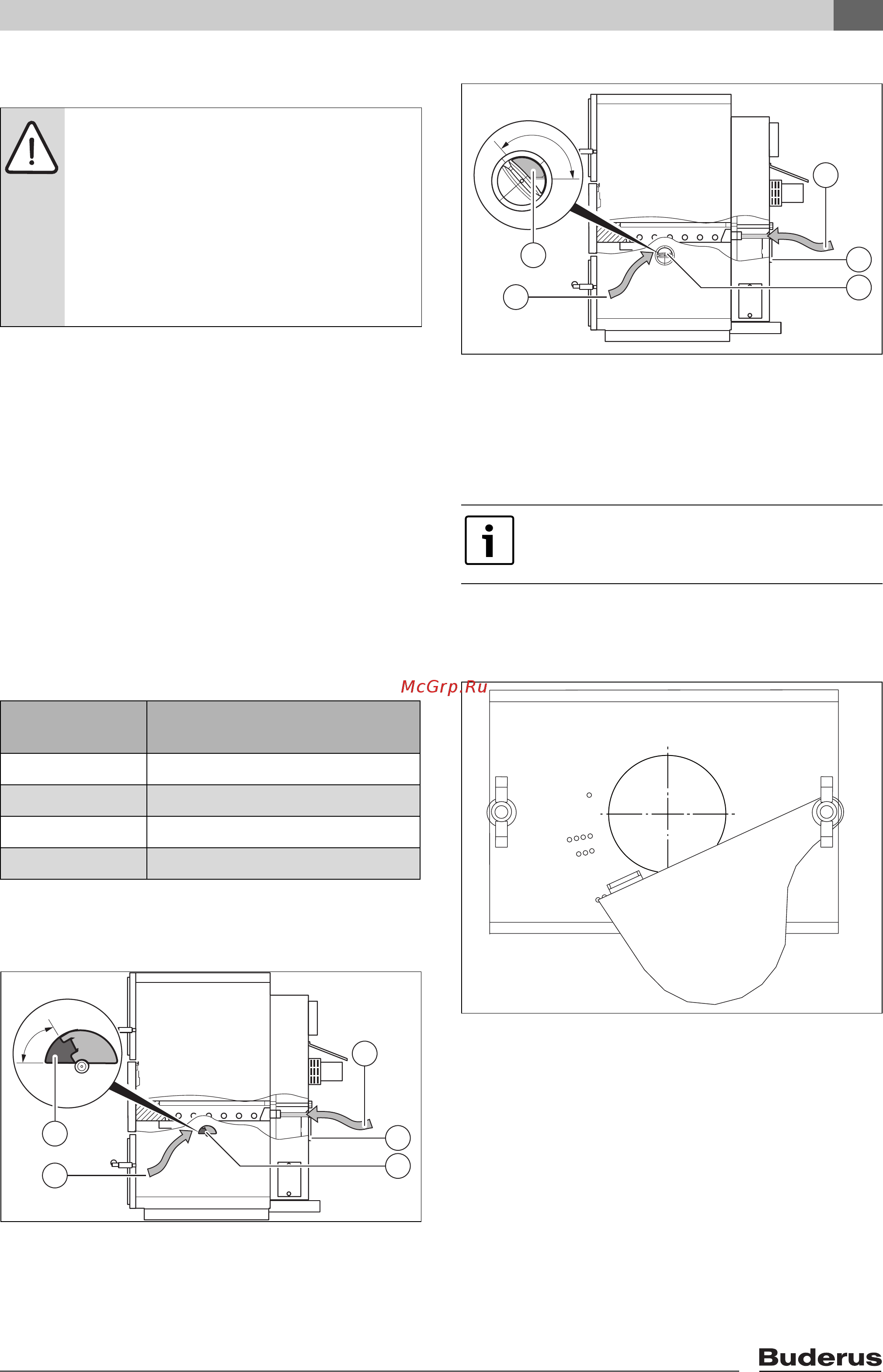

4.3 Подача воздуха
Подача воздуха в котёл разделена на две независимые
области: первичного и вторичного воздуха.
Первичный воздух [2] непосредственно связан с
мощностью котла. Он подаётся через боковые
заслонки. Качество горения зависит от
правильной регулировки воздушных заслонок.
Вторичный воздух [3] нагревается в коллекторе
дымовых газов и попадает через воздушный канал
непосредственно в фурму.
B Отрегулируйте заслонки первичного и
вторичного воздуха по мощности котла.
Регулировка заслонки первичного воздуха
Заслонку первичного воздуха [5] нужно отрегулировать
(открыть) в соответствии с мощностью котла:
Рис 4 Подача воздуха для горения
1 Угол открытия
2 Первичный воздух
3 Вторичный воздух
4 Заслонка вторичного воздуха
5 Заслонка первичного воздуха
Рис 5 Подача воздуха для горения
1 Угол открытия
2 Первичный воздух
3 Вторичный воздух
4 Заслонка вторичного воздуха
5 Заслонка первичного воздуха
Регулировка заслонки вторичного воздуха
Заслонку вторичного воздуха (
Æ
рис.
4
, [4]) нужно
отрегулировать в соответствии с мощностью котла.
Рис 6 Регулировка заслонки вторичного
воздуха по мощности котла
ВНИМАНИЕ: возможно повреждение
оборудования из-за неправильного
обслуживания!
Неправильно отрегулированная подача
первичного и вторичного воздуха может
привести к перегреву и повреждению котла.
B Отрегулируйте заслонку первичного
и вторичного воздуха на
номинальную мощность котла.
Мощность
котла
Угол открытия первичной
заслонки
1)
1) Установите этот угол открытия
21 кВт 48 мм
26 кВт 46,5 мм
32 кВт полностью открыта
38 кВт полностью открыта
Таб. 5 Регулировка заслонки первичного
воздуха по мощности котла
6 720 647 653-03.1T
3
1
5
4
2
Заслонки первичного воздуха могут
быть различными в зависимости от
исполнения котла.
6 720 647 653-13.1T
3
1
4
2
5
6 720 649 217-09.1T
21 kW
38 kW
32 kW
26 kW
