5 Транспортировка
Logano – 6720830623 (2015/01)
9
5 Транспортировка
5.1 Транспортировка котла
BHИMAHИE:
Опасность травмирования персонала при перемещении
тяжелых грузов!
Неправильный подъем и перемещение тяжелых грузов может
привести к травмированию персонала.
▶ Соблюдайте транспортные обозначения на упаковке.
▶ Необходимо поднимать оборудование только за
предусмотренные для этого места.
▶ Для подъема и перемещения оборудования необходимо
привлекать достаточное количество работников.
- или -
▶ Используйте подходящие транспортные средства
(например, подъёмную тележку и ручную тележку со стяжными
ремнями).
▶ Закрепите оборудование от соскальзывания, опрокидывания и
падения.
Для снижения веса котла при транспортировке можно
демонтировать облицовку ( глава 5.2, стр. 9) и вынуть шамотные
камни ( глава 5.3, стр. 10) из топочной камеры.
Котёл поставляется на поддоне.
▶ По возможности транспортируйте котёл до места установки в
упакованном виде.
▶ Подведите тележку к задней стороне упакованного котла.
▶ Закрепите котёл стяжными ремнями на транспортном средстве.
▶ Перевезите котёл на место установки.
▶ При транспортировке старайтесь не повредить котёл.
▶ Распакуйте котёл.
▶ При утилизации упаковки соблюдайте экологические нормы.
5.2 Демонтаж облицовки котла
Облицовка котла

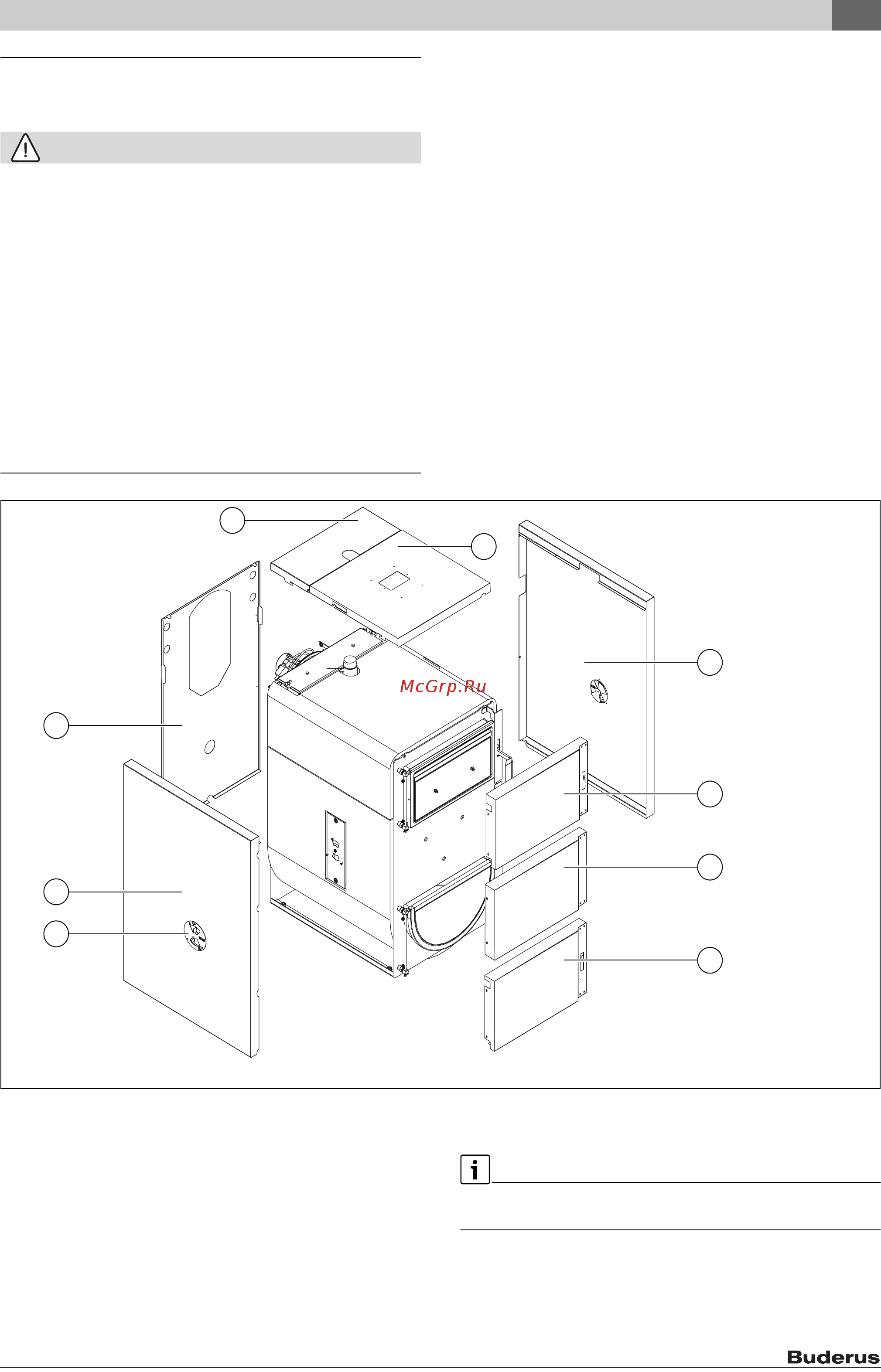

Рис. 4 Элементы облицовки котла
[1] Крышка люка коллектора дымовых газов
[2] Крышка котла
[3] Правая боковая стенка
[4] Верхняя передняя стенка
[5] Средняя передняя стенка
[6] Нижняя передняя стенка
[7] Воздушная заслонка
[8] Левая боковая стенка
[9] Задняя стенка
Облицовку котла нужно установить на место по завершении
монтажа или перед эксплуатацией котла.
▶ Потяните крышку коллектора дымовых газов ( рис. 4, [1])
назад и снимите вверх.
▶ Отверните винты крышки котла ( рис. 5).
▶ Сдвиньте крышку котла вперёд и снимите вверх.
1
8
9
7
3
2
4
5
6
0010004649-001
