5 Транспортировка
Logano – 6720830623 (2015/01)
11

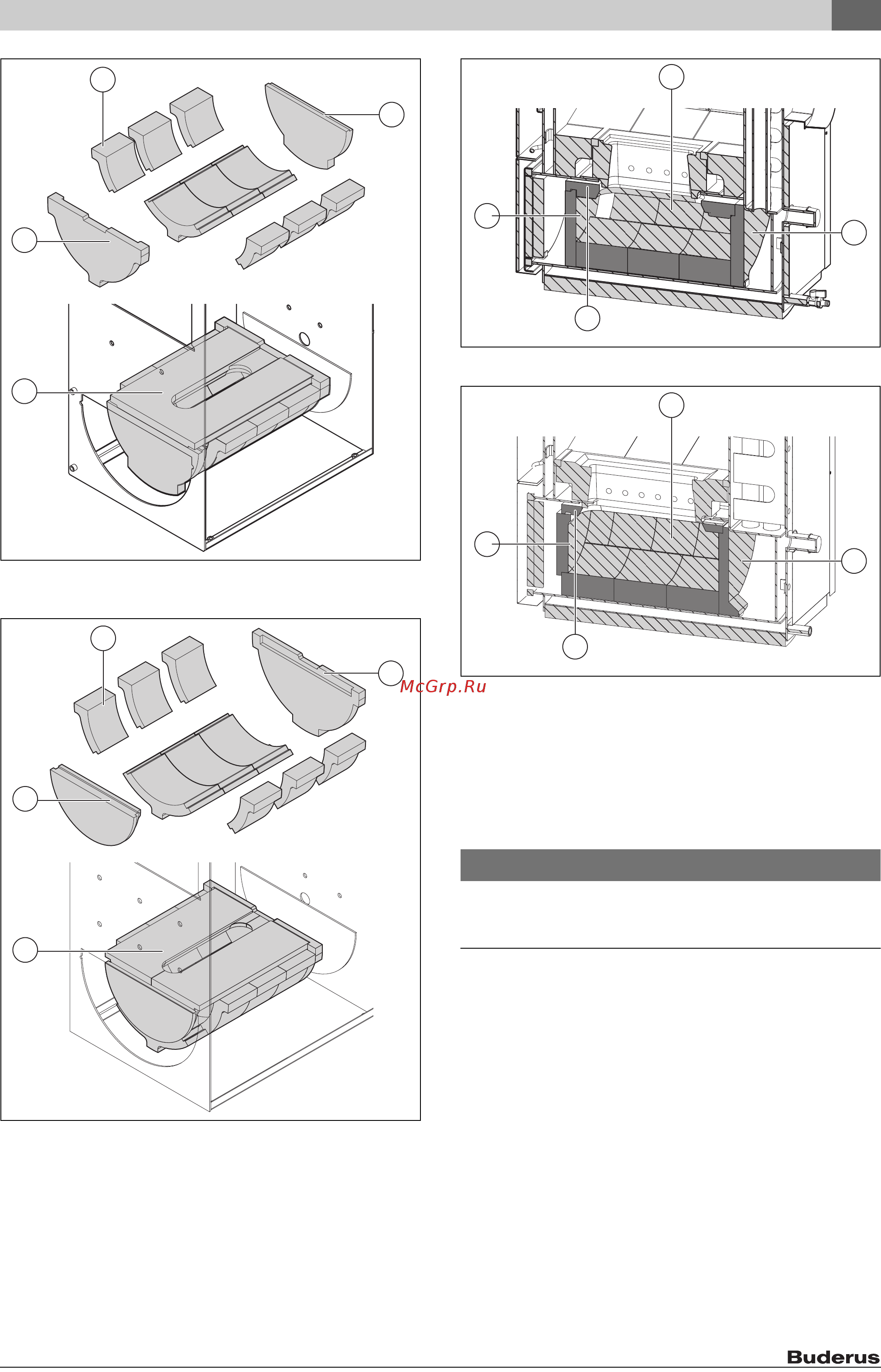

Рис. 7 Положение шамотных камней в топке, тип котла 22 и
30 кВт
Рис. 8 Положение шамотных камней в топке, тип котла 40 и
50 кВт
Рис. 9 Установленные шамотные камни, тип котла 22 и 30 кВт
Рис. 10 Установленные шамотные камни, тип котла 40 и 50 кВт
Пояснения к рис. 7, рис. 8, рис. 9 и рис.:
[1] Шамотные камни
[2] Шамотный камень задний
[3] Шамотные камни на потолке топки
[4] Золоудерживающий камень
Установка
УВЕДОМЛЕНИЕ:
Возможно повреждение котла из-за неправильной установки
шамотных камней!
▶ Убедитесь, что все шамотные камни плотно сдвинуты.
▶ После монтажа котла уложите на место шамотные камни. При
этом следите за правильным расположением камней.
▶ Задвиньте задний шамотный камень [2] как можно дальше
назад, пока он не будет прилегать вверху к выпускному
коллектору, а внизу к распорке.
▶ Уложите нижние и боковые шамотные камни [1].
▶ Уложите шамотные камни на потолке топки [3] боком на нижние
камни, сдвиньте назад и поднимите.
▶ Вставьте золоудерживающий камень [4] вверху в паз шамотных
камней на потолке топки [3] и внизу придвиньте к шамотным
камням [1].
▶ Проверьте, чтобы все шамотные камни в топке плотно прилегали
друг к другу.
1
3
4
2
0010004661-001
1
3
4
2
0010006245-001
0010005504-001
4
1
2
3
0010005504-001
4
1
2
3
