9 Пуск котла
Logano – 6720830623 (2015/01)
21

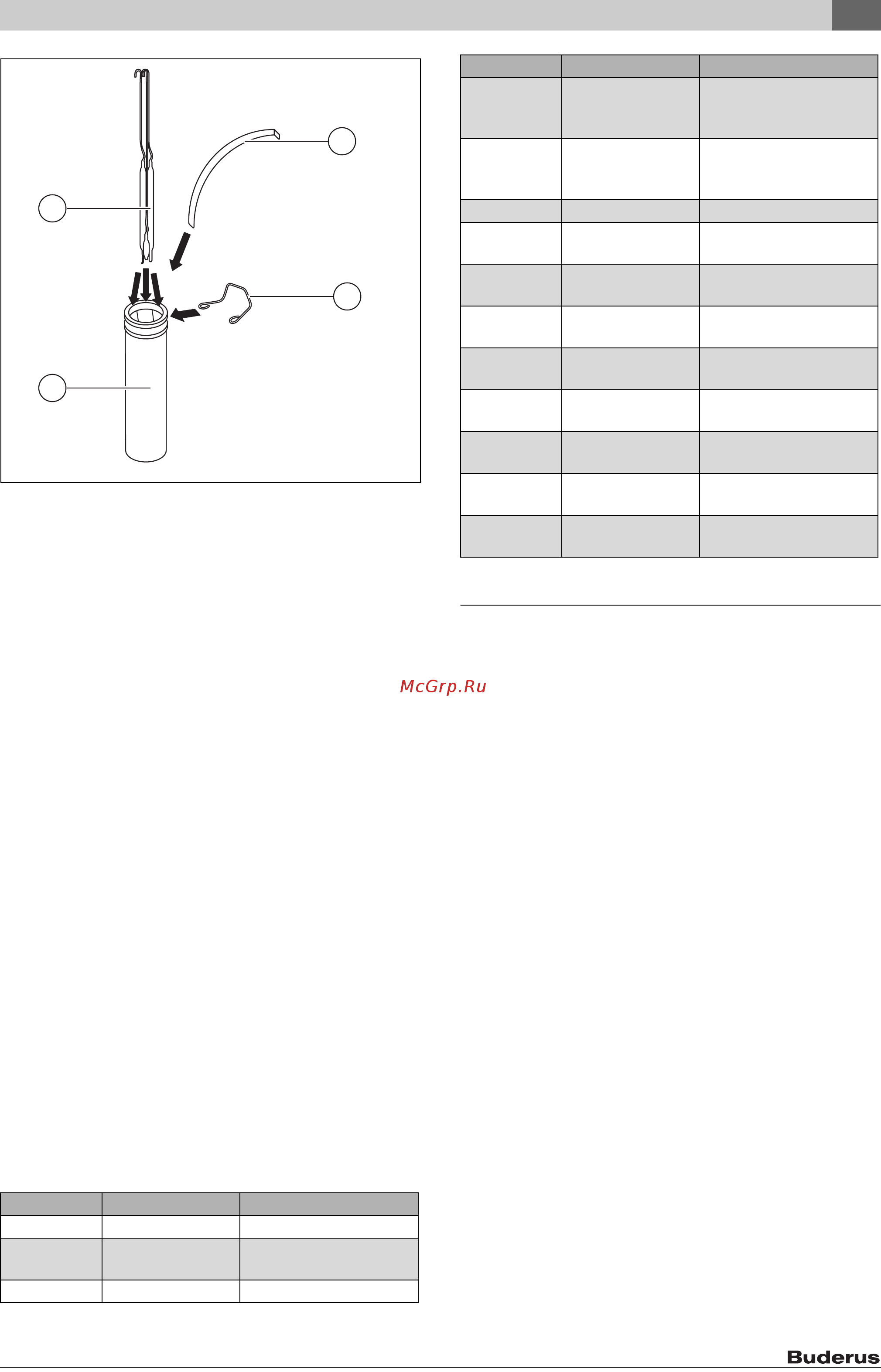

Рис. 23 Установка датчиков температуры в погружную гильзу
[1] Датчики температуры
[2] Погружная гильза
[3] Компенсационная пружина
[4] Крепёжная пружина
8.3 Электрическое подключение
Частично сетевые кабели подключены к системе управления.
Выполните следующие электрические подключения по
электросхеме ( глава 16.7, стр. 46) и с учетом местных
особенностей:
Подключения
▶ Подключите дверной выключатель ( рис. 18, [2], стр. 17).
▶ Подключите кабель насоса отопительного контура.
▶ Подключите кабели дополнительного насоса (загрузочный насос
бака-водонагревателя).
▶ Вставьте штекер вытяжного вентилятора вне котла в штекерный
разъём на проводе от системы управления.
▶ Проведите провод вытяжного вентилятора через держатель
провода на вытяжном вентиляторе ( рис. 33, [2], стр. 33).
▶ Установите датчик температуры в бак-водонагреватель.
▶ Вставьте верхний датчик температуры бака-накопителя в
верхнюю погружную гильзу бака.
▶ Вставьте нижний датчик температуры бака-накопителя в
нижнюю погружную гильзу бака.
▶ Установите опциональные комплектующие системы управления.
Подключение дополнительных модулей
▶ Подключите дополнительные модули (например, модуль
управления контуром смесителя
ST-61v4 или комнатный термостат TECH) к штекеру "RS"
регулятора.
Название подключенных кабелей
Таб. 10 Подключенные провода
9 Пуск котла
9.1 Правила техники безопасности при пуске в
эксплуатацию
HУгроза для жизни из-за возгораний в дымовой трубе
▶ Перед первым пуском систему отвода дымовых газов должны
проверить надзорные органы.
▶ Проверьте герметичность соединительного участка дымовой
трубы.
▶ Не вносите в конструкцию котла никаких изменений.
HОпасность получения травм открытой дверью котла
▶ Держите закрытой дверь топочной камеры во время работы
котла.
HОпасность получения травм и повреждения оборудования
из-за неправильного пуска в эксплуатацию
Неправильное положение или отсутствие шамотных камней внутри
котла может привести к его повреждению или разрушению.
▶ Перед первым пуском проверьте положение шамотных камней
внутри котла ( глава 12.6, стр. 35).
HВозможно повреждение оборудования из-за неправильной
эксплуатации
Пуск в эксплуатацию без достаточного количества воды повредит
котёл.
▶ Всегда эксплуатируйте котёл с достаточным количеством воды.
HВозможно повреждение оборудования из-за неправильного
обслуживания
▶ Проинструктируйте потребителя или лиц, эксплуатирующих
установку, об обслуживании котла.
блок Кабель Наименование
CH_S CH SENSOR Датчик температуры котла
ADD_S ADDITIONAL SENSOR Дополнительный датчик
температуры
DHW_S DHW SENSOR Датчик температуры бака
4
3
1
2
6 720 647 613-27.1T
Buffer_Top BUFFER_TOP Верхний датчик
температуры бака-
накопителя
Buffer_Bottom BUFFER_BOTTOM Нижний датчик
температуры бака-
накопителя
Door_switch DOOR_SWITCH Дверной выключатель
Voltage free
contact
Voltage free contact Беспотенциальный контакт
Room regulator Room regulator Подключение комнатного
термостата вкл/выкл
STB Предохранительный
ограничитель температуры
POWER POWER 230V/AC Подключение к
электросети 230 ~
Fan FAN CABLE Сетевой провод вытяжного
вентилятора
DHW_PUMP DHW_PUMP Сетевой провод
загрузочного насоса бака
CH_PUMP CH PUMP Сетевой провод насоса
отопительного контура
ADD_PUMP ADDITIONAL PUMP Сетевой провод
дополнительного насоса
блок Кабель Наименование
