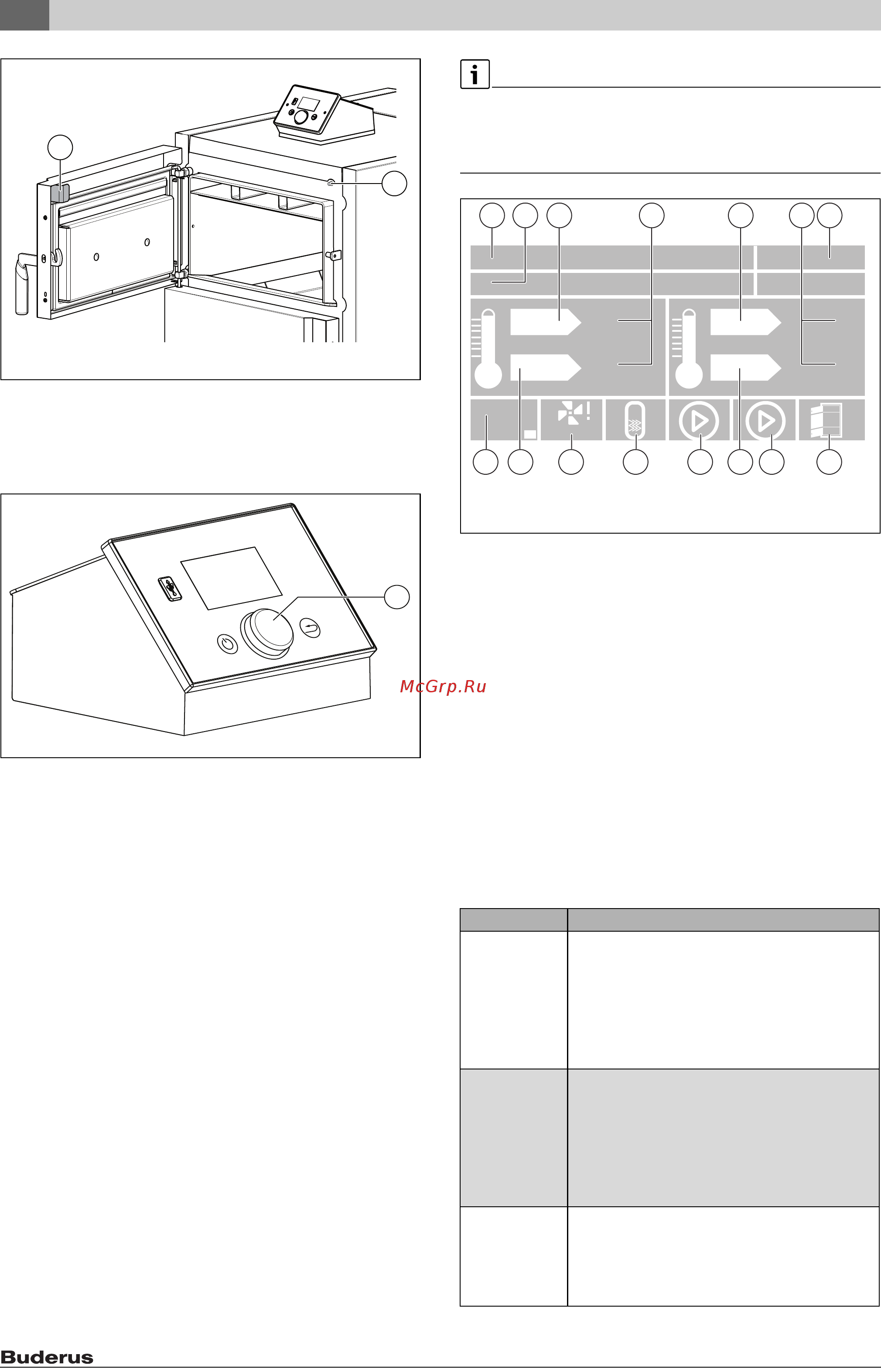

6 Система управления
Logano – 6720830622 2015/01
10
Рис. 5 Дверной выключатель
[1] Винт дверного контакта
[2] Дверной выключатель
Принцип управления "Нажать и повернуть"
Рис. 6 Принципы работы системы управления
Для работы с системой управления используется ручка управления.
▶ Вращением ручки управления [1] выбирайте нужные меню и
настраивайте соответствующие параметры.
▶ Нажмите на ручку управления [1] для выбора меню или для
подтверждения выбора.
6.1.1 Стандартная индикация
Во время нормальной работы на дисплее показана стандартная
индикация.
▶ Нажмите на ручку управления, чтобы перейти к первому уровню
меню.
Будут показаны основные меню.
▶ Выберите и подтвердите нужное меню.
Будут показаны доступные для выбора параметры или другой
уровень меню.
▶ Выберите и подтвердите нужный параметр.
▶ Измените параметр.
▶ Нажмите на ручку управления, чтобы подтвердить новое
значение параметра.
На дисплее появится Подтвердить.
-или-
▶ Выберите Отмена, если не хотите подтверждать изменение
параметра.
▶ Чтобы выйти из текущего меню, выберите Выход или нажмите
кнопку EXIT.
Показываемые уровни и параметры зависят от установленных
модулей, действующего подключения, конфигурации отопительной
системы и выбранных функций. Параметры, которые не требуются
для выбранной функции, не показываются.
Рис. 7 Стандартная индикация параметров котла
[1] Режим работы насоса
[2] Состояние котла
[3] Фактическая температура котловой воды
[4] Температура в °C
[5] Фактическая температура горячей воды
[6] Время, дата
[7] Состояние двери загрузочной камеры
[8] Состояние дополнительного насоса
[9] Заданная температура горячей воды
[10] Состояние загрузочного насоса бака-водонагревателя
[11] Состояние насоса повышения температуры обратной линии
(загрузочный насос бака-накопителя)
[12] % мощности вентилятора и состояние вентилятора
[13] Заданная температура котловой воды
[14] Температура в баке-накопителе
Режимы работы, показываемые на изображении 7, [2]содержат
следующие функции:
1
2
0010004656-001
0010005397-002
1
Режим работы Пояснение
растопка Эта функция используется для розжига и
прогрева котла. В главном меню выбирается
растопка. После подтвердить вытяжной
вентилятор запускается с настроенными
параметрами. На экране показано растопка. По
достижении температуры котловой воды в 40 °C
котел переключается на рабочий режим.
рабочий
режим
После растопка регулятор переключается на
режим отопления. Появляется рабочий режим.
рабочий режим – это обозначение
регулируемого режима отопления. Вытяжной
вентилятор управляется по алгоритму Sigma.
Регулятор поддерживает температуру котла на
уровне заданной температуры.
удержание Если температура котловой воды превышает
заданную температуру, то автоматически
активируется режим удержание. При
удержание температура котла снижается. На
дисплее появляется контроль.
0010005462-001
1
121314
2 3 6
11 10
8 7
5
9
4 4
