12 Техническое обслуживание и чистка
Logano – 6720830623 (2015/01)
33
▶ Установите турбуляторы.

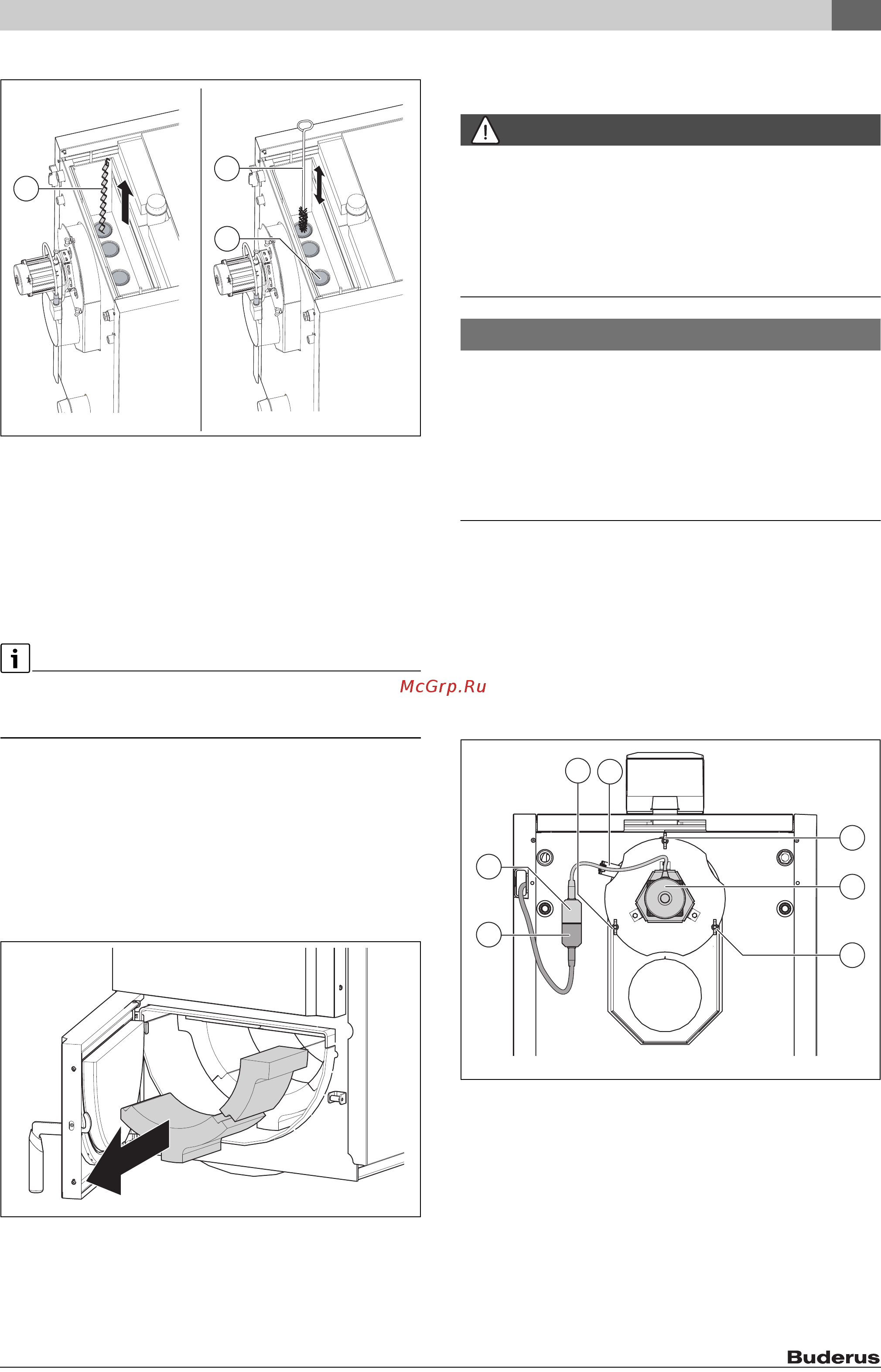

Рис. 31 Чистка коллектора дымовых газов
[1] Турбулятор
[2] Щётка
[3] Трубы теплообменника
▶ Установите крышку люка коллектора дымовых газов после
чистки так, чтобы люки были плотно закрыты.
▶ Убедитесь в том, что уплотнения прилегают со всех сторон
плотно и прочно.
▶ Установите крышку коллектора дымовых газов.
Если котёл негерметичен, то возможно уменьшение разрежения в
топочной камере. Это может ухудшить процесс горения так, что
будет невозможно достичь рабочую температуру котла.
Чистка топочной камеры
Если под шамотными камнями находится много золы, то выньте
камни из топочной камеры в следующей последовательности:
• золоудерживающий камень
• шамотный камень на потолке топочной камеры (для исполнения
40-50 кВт: 2 камня)
• шамотные камни на дне топочной камеры
• при необходимости задний шамотный камень
Рис. 32 Выемка шамотных камней
▶ Очистите топочную камеру щёткой.
▶ Установите шамотные камни на место ( рис. 38, стр. 35).
▶ Проверьте, чтобы все шамотные камни лежали без зазоров.
12.4.4 Чистка раз в полгода
Очистите вытяжной вентилятор
OПACHO:
Опасность получения травм из-за неквалифицированного
технического обслуживания!
Случайное включение вытяжного вентилятора во время
технического обслуживания может привести к тяжёлым травмам.
▶ Перед техническим обслуживанием вытяжного вентилятора
отключите котёл от электросети.
▶ Защитите котёл от случайного включения.
УВЕДОМЛЕНИЕ:
Возможно повреждение оборудования из-за
неквалифицированного технического обслуживания!
Растяжение, защемление, переламывание соединительных
проводов может привести к нарушениям работы и короткому
замыканию.
▶ Не допускайте растяжение, защемление, переламывание
проводов.
▶ Не кладите детали на провода.
Выдуваемые с дымовыми газами остатки продуктов горения
собираются в задней части коллектора дымовых газов и прилипают
к крыльчатке. Их нужно регулярно удалять.
Вытяжной вентилятор следует чистить каждые полгода.
Вытяжной вентилятор находится на задней стенке коллектора
дымовых газов. Он закреплён барашковыми гайками [1].
▶ Выньте штекер вентилятора [5] из разъёма [4].
▶ Отверните барашковые гайки.
▶ Достаньте вытяжной вентилятор из корпуса котла.
Рис. 33 Монтаж вытяжного вентилятора
[1] Барашковые гайки
[2] Держатель провода
[3] Вытяжной вентилятор
[4] Соединительный разъём
[5] Штекер провода вентилятора
0010005389-001
1.
1
2.
2
3
0010004666-001
1
1
1
3
0010005690-001
5
4
2
