12 Техническое обслуживание и чистка
Logano – 6720830623 (2015/01)
36

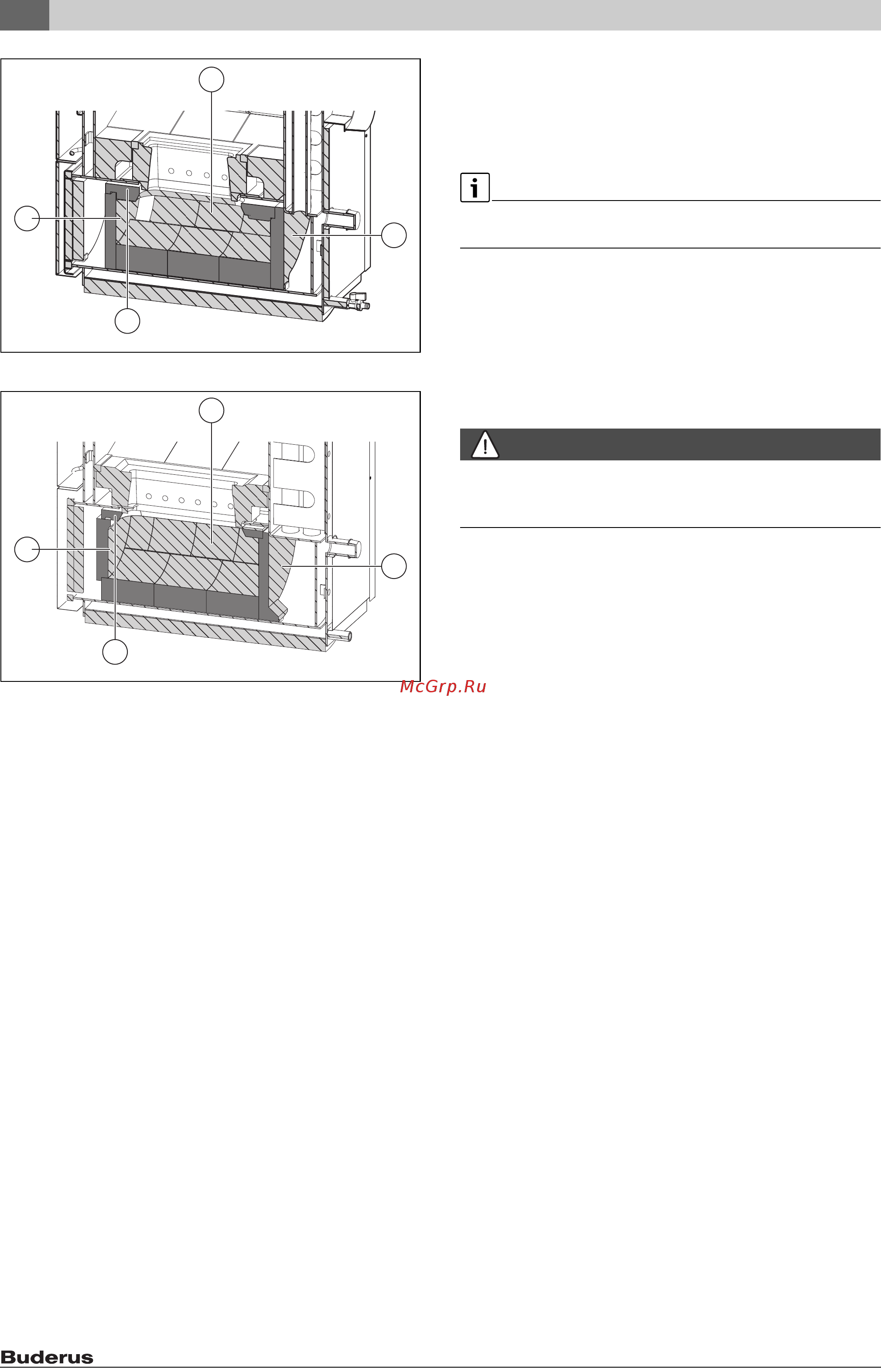

Рис. 39 Установленные шамотные камни, 22 и 30 кВт
Рис. 40 Установленные шамотные камни, 40 и 50 кВт
Пояснения к рис. 37, рис. 38, рис. 39 и рис. 40:
[1] Шамотные камни
[2] Шамотный камень задний
[3] Шамотные камни на потолке топки
[4] Золоудерживающий камень
12.7 Проверка рабочего давления
12.7.1 Указания по безопасности для проверки
Угроза здоровью из-за загрязнения питьевой воды!
▶ Соблюдайте национальные нормы и правила для
предотвращения загрязнения питьевой воды (например, водой
из отопительных систем).
▶ Выполняйте нормы EN 1717.
Возможно повреждение оборудования из-за частого
добавления воды!
При частом добавлении воды отопительная система может выйти из
строя в результате коррозии и образования накипи.
▶ Проверьте отсутствие протечек в отопительной системе и
работоспособность расширительного бака.
Возможно повреждение оборудования из-за температурных
напряжений!
При заполнении котла в тёплом состоянии температурные
напряжения могут вызвать появление трещин. Котёл станет
негерметичным.
▶ Заполняйте котёл только в холодном состоянии. Температура
котла не должна превышать 40 °C.
▶ Заполняйте котёл только через устройство для заполнения на
трубопроводе обратной линии отопительной системы.
▶ Выполняйте требования к воде для отопительной системы.
12.7.2 Проверка рабочего давления
Проверка отопительной установки приведена на примере закрытой
отопительной системы. Для открытой отопительной системы
действуйте в соответствии с местными нормами и правилами.
Создайте в зависимости от высоты над уровнем моря рабочее
давление не менее 1 бар!
▶ Проверьте рабочее давление. Если давление в отопительной
системе опускается ниже 1 бар, то нужно долить воду.
▶ Долейте воду.
▶ Дождитесь окончания процесса удаления воздуха из
отопительной системы.
▶ Ещё раз проверьте рабочее давление.
12.8 Проверка термической защиты
OПACHO:
Возможно ошпаривание горячей водой!
▶ Выполняйте функциональные испытания в соответствии с
требованиями изготовителя.
Устройство термической защиты в сочетании со встроенным
предохранительным теплообменником обеспечивает надёжную
работу котла при недостаточном отборе тепла, т. е. когда
отопительная система не может вывести тепло из котла.
Минимальное давление охлаждающей воды для термической
защиты 2,0 бар (максимальное 6,0 бар). Объёмный расход должен
быть не менее 11 л/мин. На подводе охлаждающей воды нельзя
устанавливать запорную арматуру.
▶ Ежегодно проверяйте термическую защиту предохранительного
теплообменника в соответствии с требованиями фирмы-
изготовителя.
▶ Проверьте поток охлаждающей воды на сливе ( рис. 15, [5],
стр. 15). Для этого измерьте расход воды.
Если проверка показала, что термическая защита не открывает
поток охлаждающей воды или её пропускная способность мала:
▶ Замените термическую защиту.
Запрещаются любые изменения настроек.
12.9 Проверка температуры дымовых газов
Используйте специальный электронный измерительный прибор для
измерения температуры дымовых газов, содержания CO
2
и CO.
Прибор должен иметь датчик CO с чувствительностью не менее
10 000 ppm.
Проведите чистку котла, если температура дымовых газов
значительно превышает значение, указанное в технических
характеристиках.
Возможно также наличие слишком высокого напора в системе
отвода дымовых газов ( таб. 22, стр. 43).
