16 Приложение
Logano – 6720830623 (2015/01)
47
16.8 Примеры установок

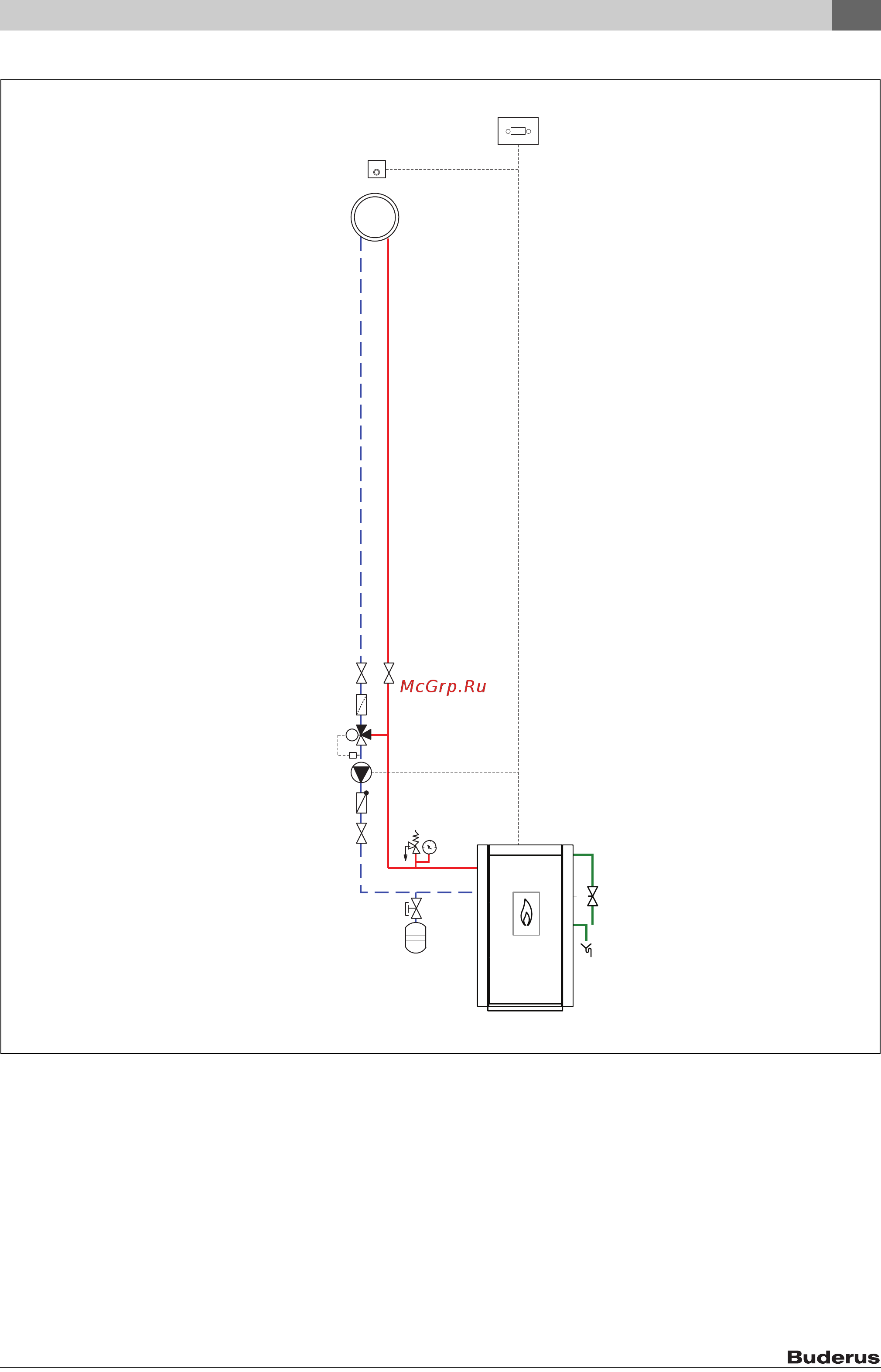

Рис. 45 Пример 1 установки с повышением температуры обратной линии и отопительным контуром без смесителя
3
4
T
2
T
1
6
5
0010005393-001
