Технические характеристики и объем поставки4

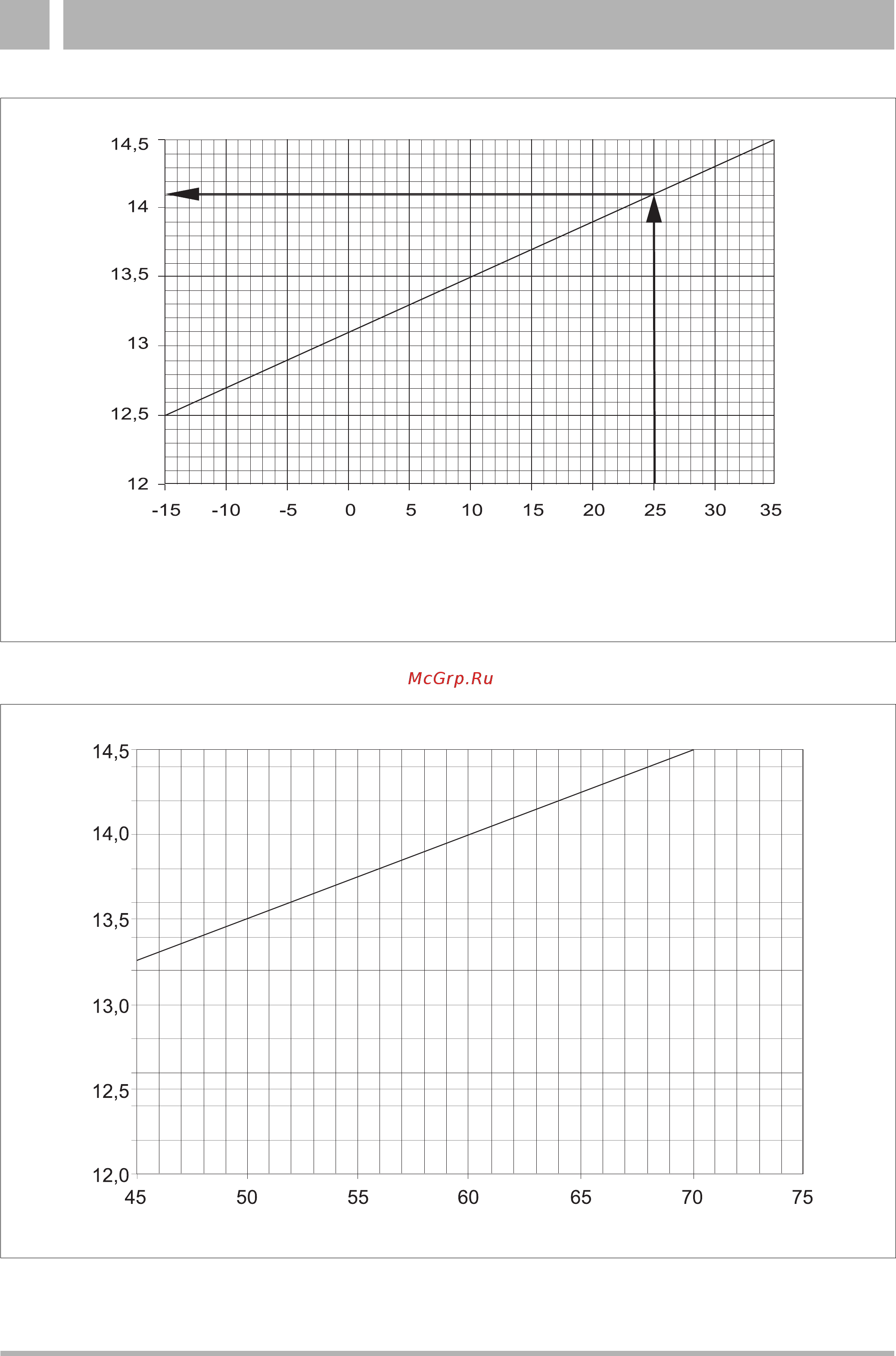

Рис. 6 Регулировка содержания СO
2
в зависимости от температуры всасываемого воздуха при непосредственном
поступлении воздуха через наружную стену (действительно как при наличии кожуха горелки, так и без него)
Содержание CO
2
, %
Температура всасываемого воздуха в конце котла, °C
Проход через наружную стену
Рис. 7 Настройка СO
2
в зависимости от температуры всасываемого воздуха при поступлении его по концентри-
ческой трубе для подачи воздуха на горение и отвода дымовых газов (действительно как при наличии кожуха
горелки, так и без него)
Содержание CO
2
, %
Температура всасываемого воздуха в конце котла, °C
Поступление приточного воздуха через концентрическую дымовую трубу
