Buderus Logatop DZ 2.3- 2321 [10/35] Установочные размеры

3. Ввод в эксплуатацию

Logatop DZ 2 - DZ 4 / 110 - 1450 kW

Buderus

Logatop DZ2 – DZ4 – Оставляем за собой право на изменения

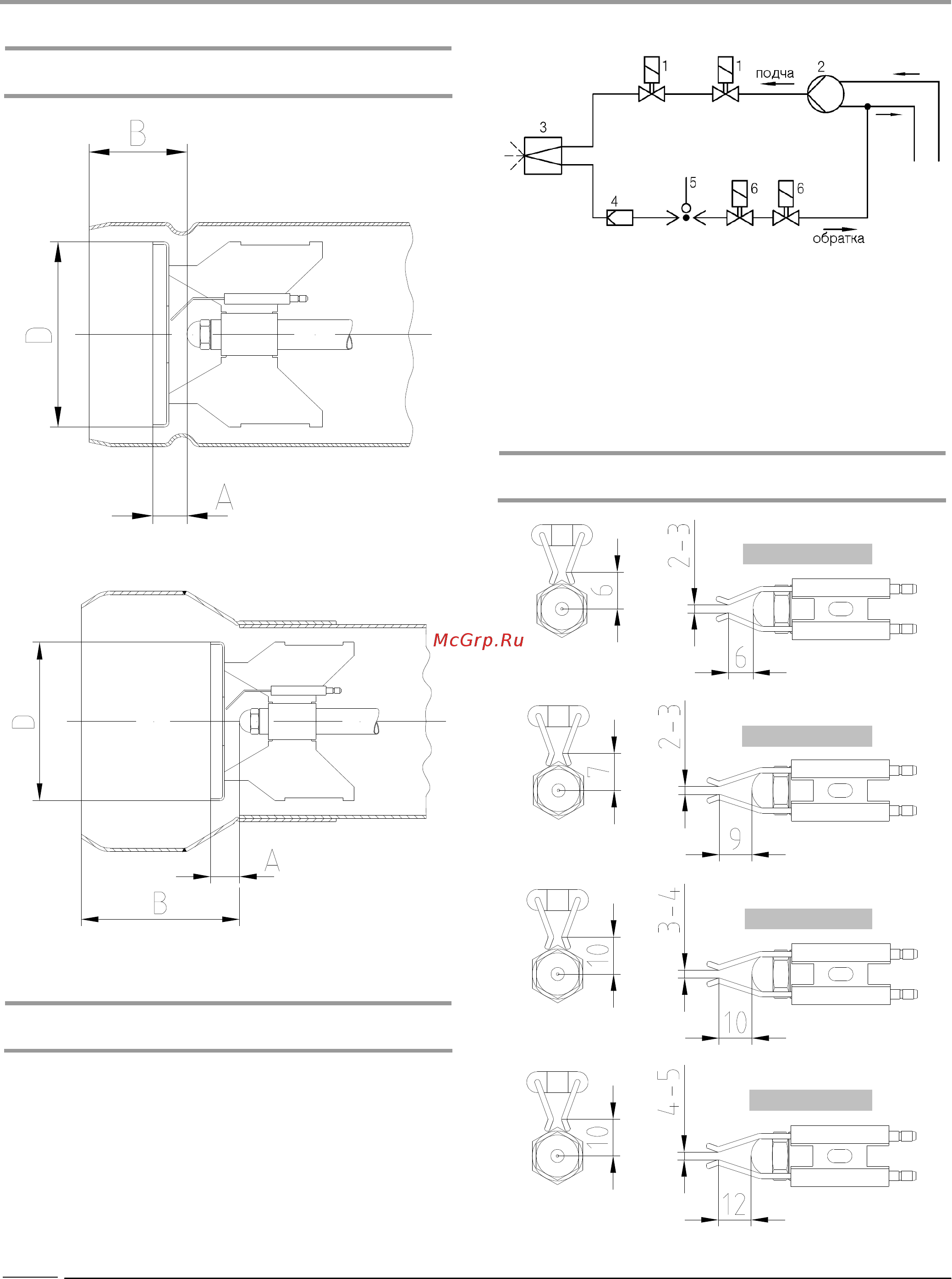

3.7 Установочные размеры

Puc. 7: Установочные размеры Logatop DZ2.1, DZ2.2 и

DZ3.0

Puc. 8: Установочные размеры Logatop DZ2.3, DZ3.1,

DZ3.2 и DZ4

3.8 Система обратных форсунок

В системе обратных форсунок расход топлива ступеней 1

2 происходит благодаря обратной форсунке и двум

различным давлениям .

Количество топлива может быть отрегулировано на

топливном насосе (P2 = ступень 2) и на регуляторе

давления (P1 = ступень 1) на обратном топливопроводе

(см. Puc. 9).

Puc. 9: Описание: 1 Электромагнитный клапан

2 Топливный насос

3 Обратная форсунка

4 Регулятор давления

5 Переключатель давления

6 Магнитный клапан

Давление в топливопроводе между топливным насосом и

топливным фильтром не должно превышать 2 бара.

3.9 Настройка запальных электродов

Puc. 10:

Logatop DZ4.1

Logatop DZ4.2

Logatop DZ2

Logatop DZ3
