10
Инструкция по монтажу Logasol SKN 3.0 / SKE 2.0, встроенные в крышу • Издание 04/2006
Оставляем за собой право на изменения!
Перед монтажом4
4.3 Необходимые вспомогательные средства
– уровень
– шнур
– вакуумный захват
– жилет со страховочным тросом
– материал для изоляции труб
– строительные леса
– кровельная лестница или устройства для
проведения чистки дымовых труб
– кран или подъемник
– аккумуляторный винтоверт и сверло (Ø4 мм)
– гаечные ключи SW10 и 8 (с удлинителем 80 мм)
4.4 Транспортировка и хранение
Все детали находятся в защитной транспортной
упаковке.
Защита штуцеров коллектора при
транспортировке
Штуцеры коллекторов закрыты пластмассовыми
крышками для защиты от повреждений.
Хранение
Коллекторы можно хранить только в сухих складских
помещениях.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Транспортную упаковку нужно утили-
зировать с соблюдением правил по
охране окружающей среды.

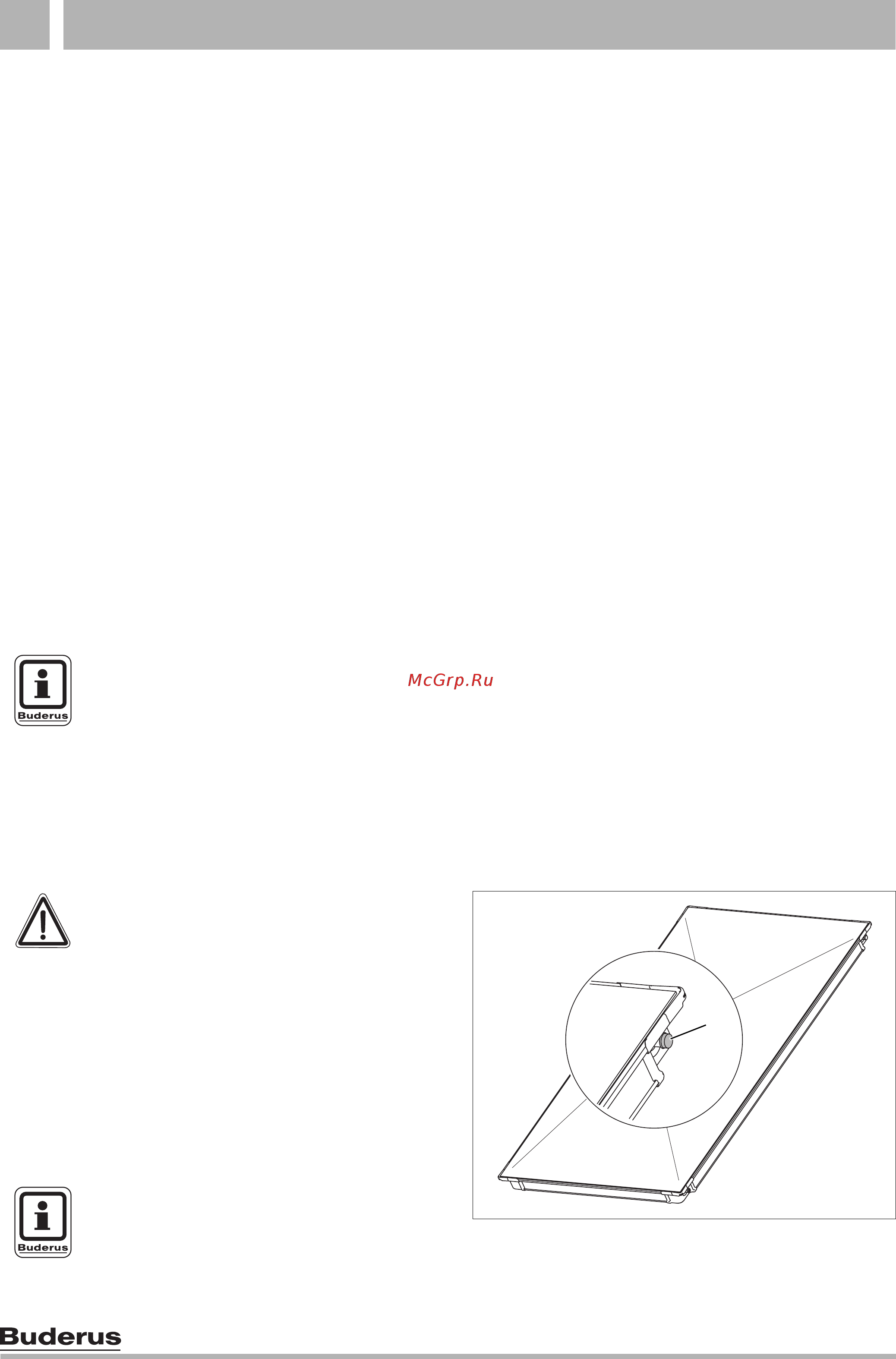

Рис. 5 Пластмассовые крышки на штуцерах
коллектора
63043965.06-1.SD
63043965.06-1.SD
1
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
из-за поврежденных уплотняющих
поверхностей.
z Снимите пластмассовые крышки
(рис.5, поз.1) только непосред-
ственно перед монтажом.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Коллекторы нельзя хранить на
открытом воздухе без защиты от
осадков.
