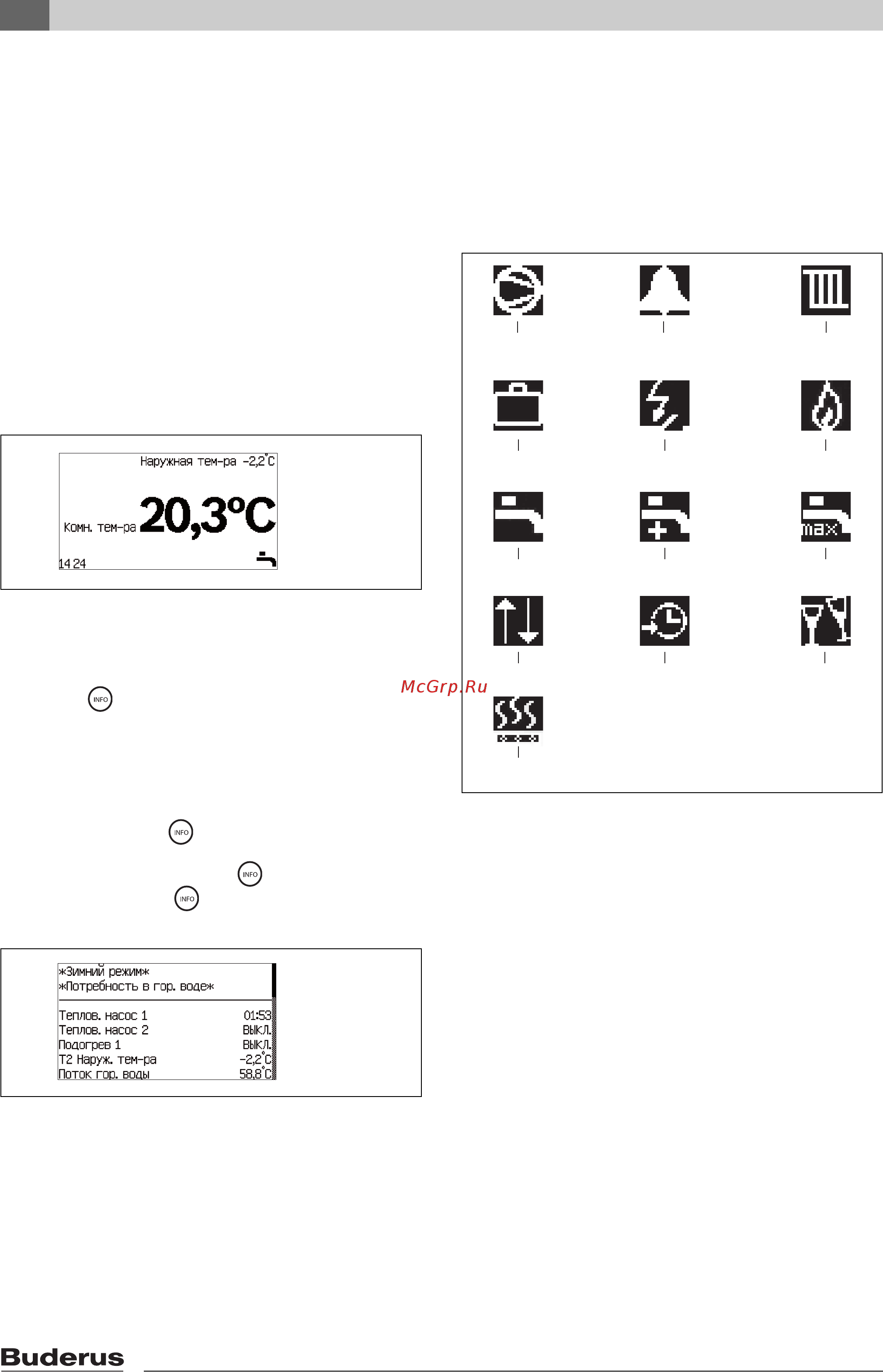

7
Информация от теплового насоса
Logatherm WPS 22...60 - Оставляем за собой право на изменения
12
7 Информация от теплового насоса
Тепловой насос даёт информацию о температурах,
режиме работы, неисправностях и др.
7.1 Рабочая информация
В стандартной индикации показаны Комнат. тем-
ра для Контур 1, время и в верхней строке
попеременно Наружная тем-ра, Температура
подачи и Температура горяч. воды. Различные
пиктограммы показывают, какая функция
требуется или выполняется.
Если в контуре 1 не установлен датчик комнатной
температуры, то будет показана Температура
подачи вместо Комнат. тем-ра.
Рис 17
7.2 Кнопка информации
B При стандартной индикации на экране нажмите
кнопку .
Будет показана подробная информация о
температурах, режиме работы и др.
B При нажатой кнопке поверните ручку
управления, чтобы просмотреть всю
информацию.
B Нажмите кнопку в окне меню.
Подробная информация будет показана до тех
пор, пока нажата кнопка .
B Отпустите кнопку .
Будет показано окно меню.
Рис 18
7.3 Пиктограммы
В стандартной индикации внизу справа показана
пиктограмма, обозначающая различные функции и
компоненты, которые требуются или
выполняются.
Рис 19 Пиктограммы
1 Компрессор
2 Аварийный сигнал (компрессор, нагреватель)
3 Тепло
4 Отпуск
5 Прекращение подачи энергии (время блокировки)
6 Нагреватель
7 Горячая вода
8 Очень горячая вода
9 Термическая дезинфекция
10 Внешнее регулирование
11 Программа/управление временем
12 Режим Party
13 Сушка монолитного пола
6 720 640 643-02.1I
6 720 640 643-09.1I
1 2 3
4 5 6
7 8 9
10 11
6 720 614 788-08.1I
12
13
