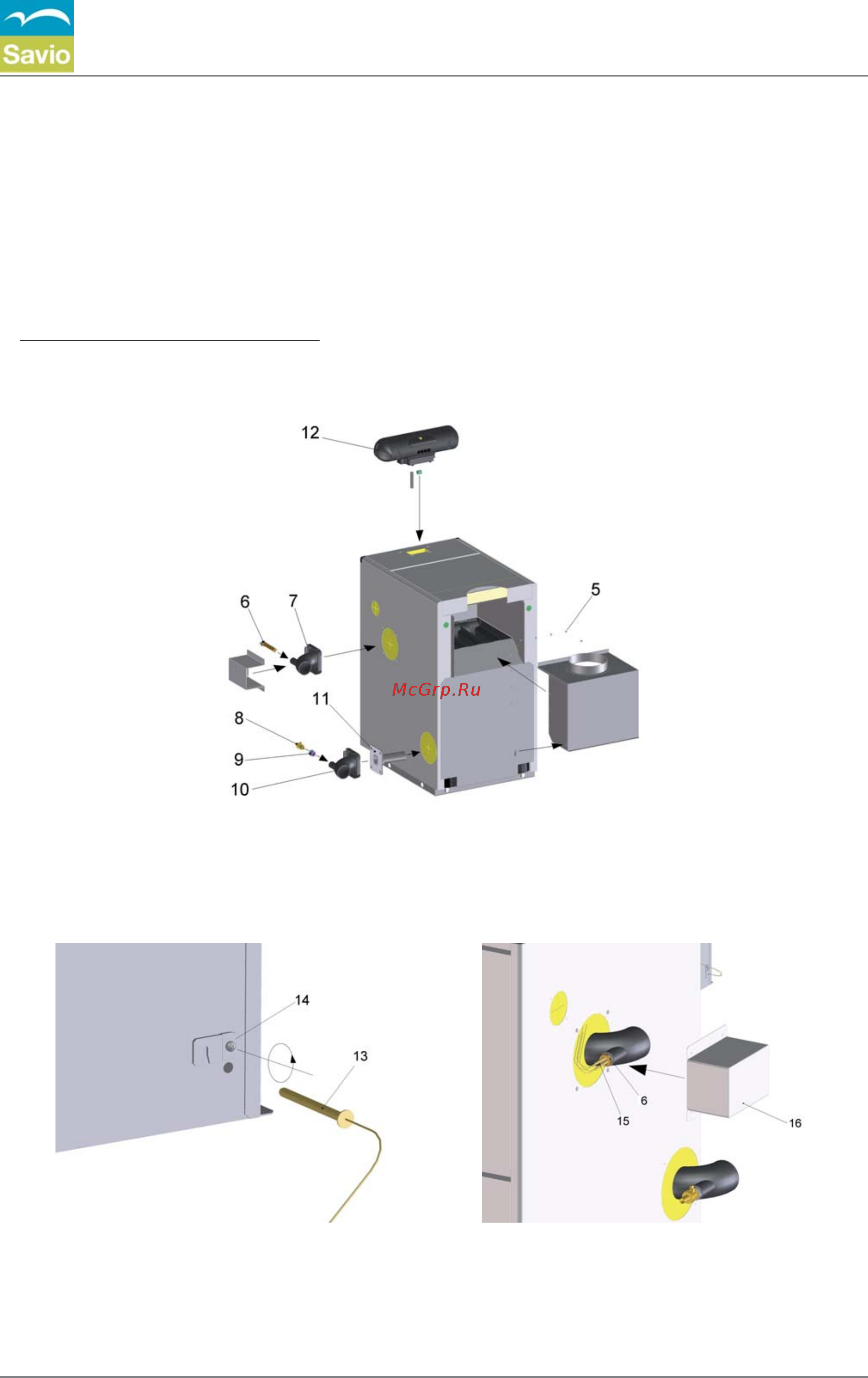

- Установить вытяжное устройство с помощью болтов (5) из одной из коробок, при этом выходное отверстие

для продуктов сгорания должно быть направлено вверх;

- Подсоединить патрубки подающей и обратной линии отопления как показано на рисунке. Патрубки могут

быть присоединены как с одной, так и с другой стороны котла. Труба газового тракта не должна касаться

труб системы отопления. В зависимости от особенностей котельной используйте наиболее короткий способ

присоединения газовой магистрали к котлу с наименьшим количеством изгибов газового тракта. Для этого

нужно: снять крышки и фланцевые заглушки с одной стороны и поместить их с противоположной стороны;

- Вставить гильзу для датчиков (6) в патрубок (7) подающей линии отопления и установить кран слива (8) с

соответствующей прокладкой (9) в патрубок (10) обратной линии отопления;

- Только для соответствующих моделей, поместить между фланцем на обратной линии отопления и корпусом

котла диффузор (11) для обеспечения правильной циркуляции воды;

- Поместить панель управления (12) в специальное углубление на передней крышке, зафиксировать с помощью

болтов, поставляющихся в комплекте, и подсоединить проводку;

- Вставить датчик предохранительного термостата отвода продуктов сгорания (13), который можно узнать по

диску, находящемуся в основании датчика, в отверстие, расположенное в правой части вытяжного устройства

и закрепить его с помощью специального фиксатора (14), находящегося в одной из коробок (3 или 4);

- Вставить оставшиеся датчики (15) (регулировочный термостат – предохранительный термостат – термостат

насоса – термометр) в гильзу для датчиков (6) и закрыть защитной крышкой (16);

- Наладить работу гидравлической системы отопления с помощью запорно-регулировочной арматуры системы

отопления;

- Наладить работу системы подачи газа с помощью запорной арматуры таким образом, чтобы обеспечить

возможность демонтажа собранной горелки;

- Провести проверку на герметичность системы подачи газа и отопительной системы;

- Подсоединить трубы.

Обеспечить герметичный монтаж соединений.
