- 18 -

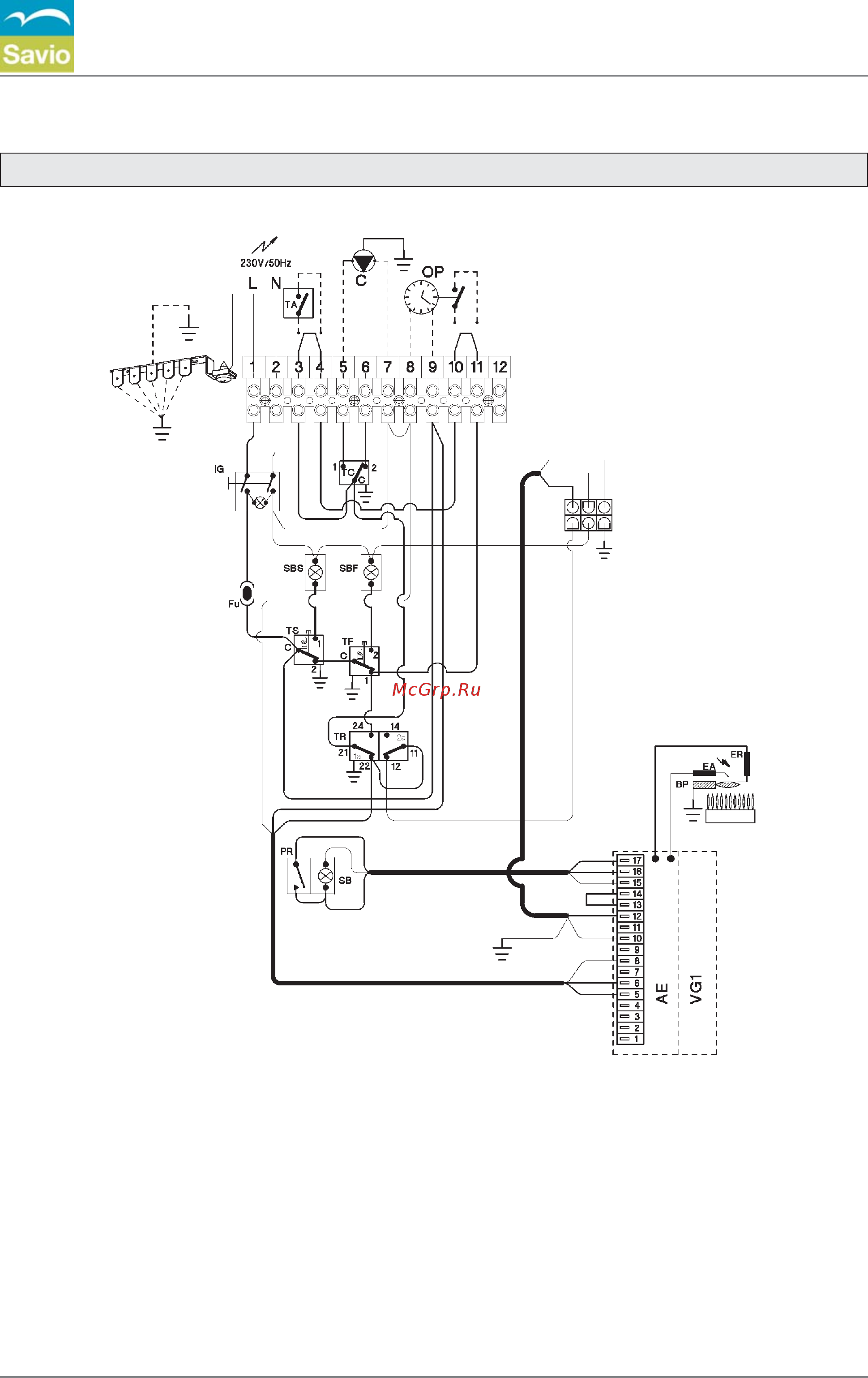

6.6 ЭЛЕКТРИЧЕСКАЯ СХЕМА ПАНЕЛИ УПРАВЛЕНИЯ
Marrone
Marrone
Marrone
Nero
Nero
Nero
Grigio
Blu
Grigio
Marrone
Nero
Grigio
Nero Rosa
Marrone
Giallo/Verde
Blu
КОЛОДКА 6
КОНТАКТОВ
(ВИД СЗАДИ)
Nero
Blu Blu Blu
Blu
Marrone Marrone
Marrone
Marrone
Grigio
Marrone Marrone
Blu
Marrone
Marrone
Marrone
Marrone
Marrone
Marrone
Blu
Blu
Marrone
Marrone
Marrone
Marrone
Blu
Blu
Giallo/Verde
IG Главный выключатель
OP Хронотермостат (опция)
TA Комнатный термостат (опция)
C Циркуляционный насос
TR
Регулировочный термостат системы отопления 0-80°C
TS Предохранительный термостат
TF Предохранительный термостат отвода
продуктов сгорания
TC Термостат насоса
PR Кнопка перезапуска
SB Индикатор блокировки
SBS Индикатор блокировки при перегреве
SBF Индикатор блокировки при нарушениях
отвода продуктов сгорания
EA Электрод розжига
ER Электрод наличия пламени
BP Запальная горелка
AE Блок электророзжига
VG1 Газовый клапан 1
VG2 Газовый клапан 2
VG3 Газовый клапан 3
MH1 Модулятор
газового клапана 1
MH2 Модулятор газового клапана 2
MH3 Модулятор газового клапана 3
230V/50Hz – 230 В / 50 Гц
Marrone - Коричневый
Blu - Синий
Grigio - Серый
Nero - Черный
Rosa - Розовый
Giallo/Verde - Желтый/Зеленый
