- 9 -
Польза
Инструкция по эксплуатации

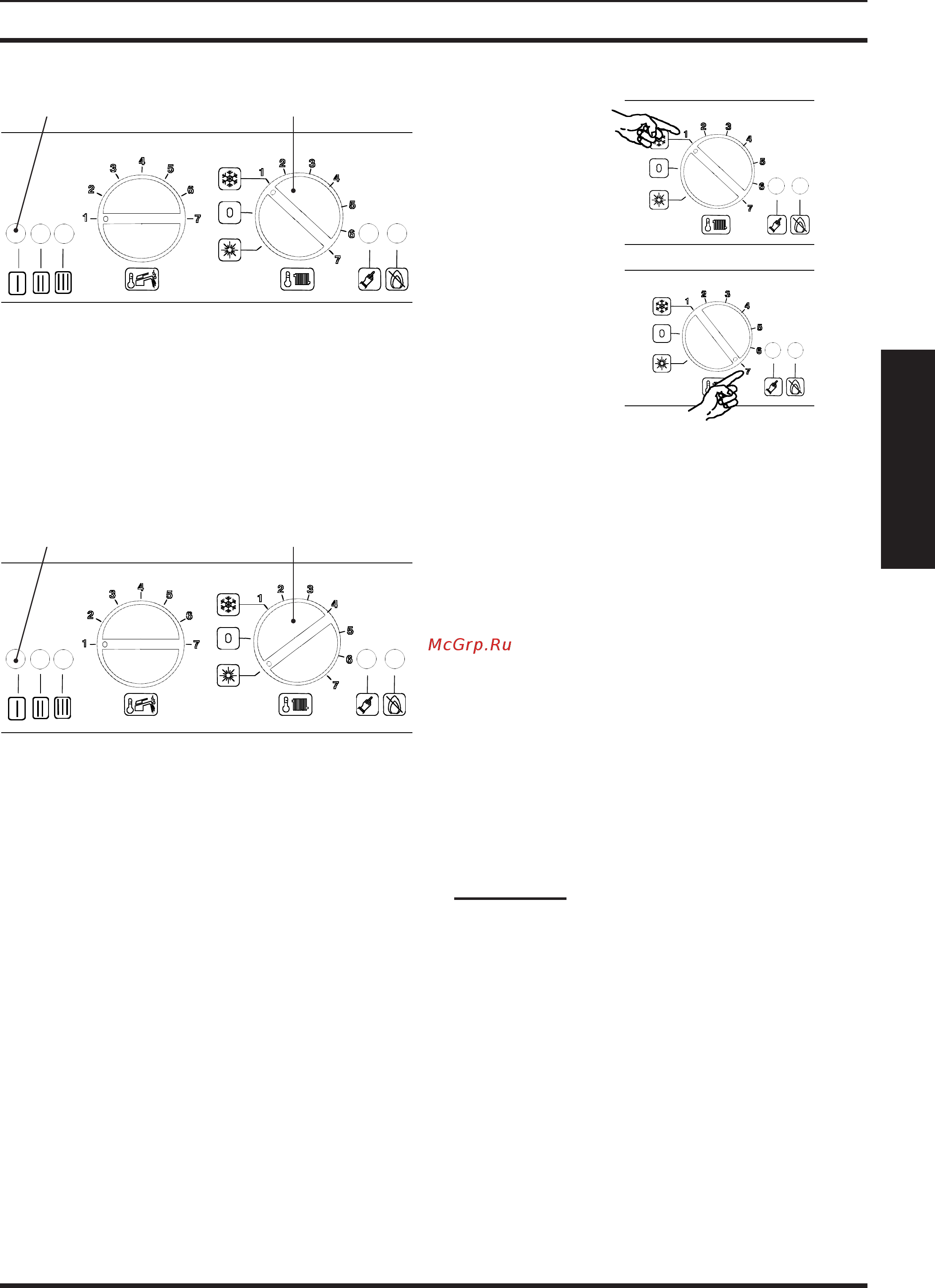

рисунке 2.3
14 16
Если существует потребность только •
в горячей воде, переместите переклю-
чатель 14 в положение, указанное на
рисунке 2.4 . Индикатор котла 16 будет
мигать каждые 2 сек. (котел работает).
рисунке 2.4
14 16
Температура контура отопле-2.3
ния
Температура воды на выходе в контуре
отопления изменяется от мин. 38° С до
макс. 80 °С ( рисунке 2.5 ), поворотом пе-
реключателя (
14
).
Регулировка мощности отопления яв-
ляется автоматической. Наибольшая
мощность установлена на заводе, но ее
можно уменьшать в зависимости от по-
требности системы; это никак не повлия-
ет на максимальную мощность приготов-
ления горячей воды.
рисунке 2.5
Mинимум
Maксимум
Такие регулировки должны производить-
ся квалифицированным персоналом;
поэтому мы рекомендуем связаться с
Вашим монтажником или обратиться к
представителю Авторизованного сервис-
ного центра.
Регулировка температуры влияет на ко-
личество газа, подаваемого на горелку в
соответствии с тепловыми потребностя-
ми системы. Поэтому если Вы наблюдае-
те на горелке маленькое пламя в течении
более
или менее длительного периода -
это нормальное явление.
Настройка
Для максимальной экономии и комфор-
та, мы рекомендуем выставить рабочую
температуру воды контура отопления в
соответствии с наружной температурой,
переместив переключатель в положение,
как указано ниже:
