- 22 -
Установка
Монтаж
Монтаж5
Предупреждения5.1
Использование газовых при-
боров подлежит контролю;
следует выполнять установку
в соответствии с действующи-
ми нормами и законодатель-
ством.
Продукты сгорания должны выводиться
прямо на улицу или в предназначенный
для этих целей дымоход.
Котел должен быть установлен рядом с
дымовой трубой.
Котел должен быть установлен только
в хорошо вентилируемом помещении в
соответствии
с действующими стандара-
ми.
Необходимо обеспечить расход 2m3/
час на кВт или должен быть обеспечена
макс. потребляемая мощность.
При использовании сжиженного газа не-
обходимо также производить установку
котла в соответствии с рекомендациями
продавца, существующими положениями
и действующим законодательством.
Предохранительный клапан должен быть
соединен с системой канализации или
иным образом обеспечивать безопасный
слив системы.
Электрические соединения должны соот-
ветствовать следующим нормам, а имен-
но:
котел должен быть заземлен соответ-•
ствующим образом;
Автоматический выключатель с мини-•
мальным зазором между контактами
3 мм должен быть установлен в непо-
средственной близости от котла. Для
электрических подключений обратитесь
к разделу 5.6 данной главы.
Производитель не несет ответствен-
ности, если не были соблюдены все
инструкции, содержащиеся в настоя-
щем руководстве.
Меры предосторожности при 5.2
монтаже
Чтобы приступить к монтажу,
выполните следующее:
Котел должен быть закреплен на проч-•
ной стене.
Не устанавливайте котел над газовой •
плитой, стиральной или посудомоечной
машиной, а также над мойкой.

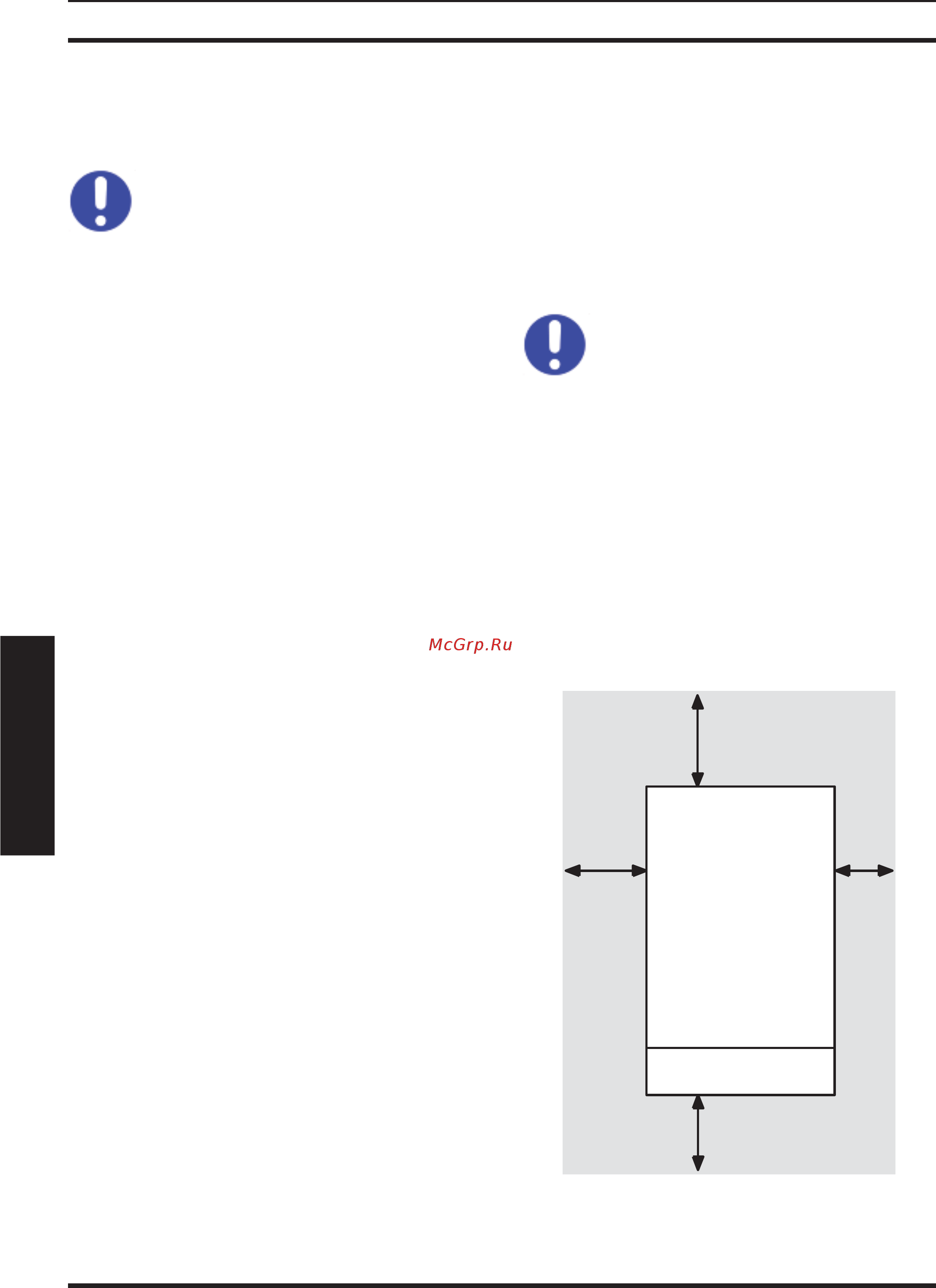

Для проведения работ по обслужива-•
нию котла необходимо оставить мини-
мальное расстояние, как на рисунке
5.1 .
рисунке 5.1
35 25
450
200
Все размеры указаны в мм
При установке котла в шкафу следует •
