УСТАНОВКА

МОНТАЖ ОБШИВКИ

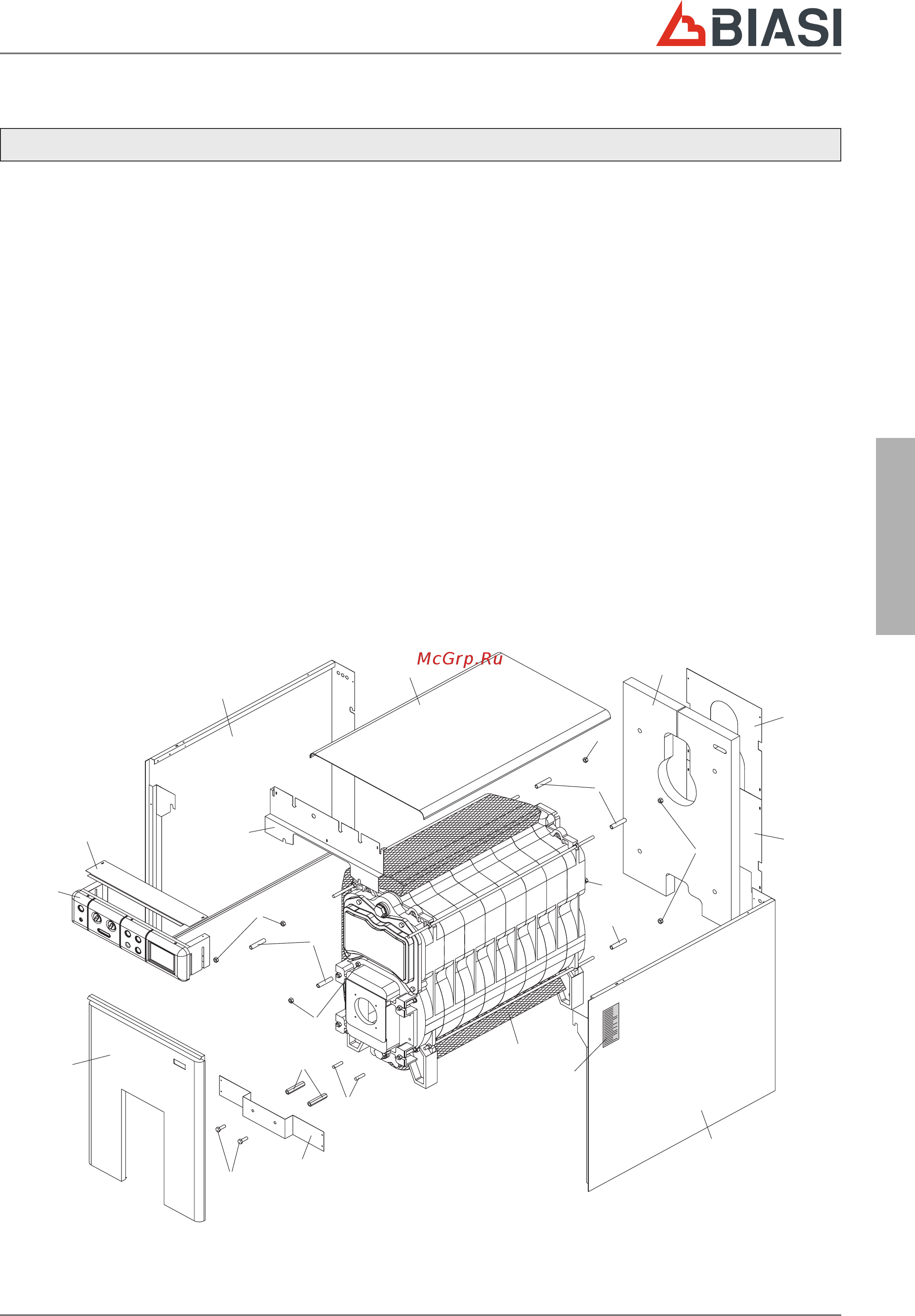

Для монтажа обшивки выполните следующее:

- Установите верхнюю поперечину (1) на верхние тяги, и закрепите ее гайками (2) и шайбами (3).

- Наденьте распорные трубки (4) на тяги (две на переднюю и четыре на заднюю).

- Установите теплоизоляционный мат (5) на корпус котла и зафиксируйте его входящей в комплект поставки стяжкой.

- Установите правую (6) и левую (7) боковую панель

, закрепляя выемки опор за верхние тяги и прикрепите их к верхней

поперечине (1) при помощи винтов-саморезов. Распорные трубки (4) должны оставаться внутри опор панелей.

- Завинтите две шпильки (8) в два отверстия рядом с нижней ступицей, и завинтите на них две шестигранные распорные

детали (9).

- Установите нижнюю поперечину (10), прикрепляя ее к боковым панелям (6)

и (7) винтами-саморезами.

- Завинчивайте центральные винты (11), но не затягивайте их до конца.

- Введите панель с органами управления (12) в опоры и прикрепите ее к боковым панелям (6) и (7) винтами-саморезами.

- Аккуратно размотайте капиллярные трубки приборов и введите датчики в гильзу для датчиков

- Установите теплоизоляционный мат (13) и две задние панели (14) и (15), фиксируя

их на боковых панелях (6) и (7)

винтами-саморезами.

- Снимите крышку (16) панели с органами управления и выполните электрические подключения так, как описано в

соответствующем разделе.

Выполнив электрические подключения:

- Установите на место крышку (16) панели с органами управления

- Установите верхнюю панель (17), вставив блокировочные штифты в соответствующие отверстия.

- Выровняйте обшивку и затягивайте гайки (2) для

крепления боковых панелей к тягам.

- Установите переднюю панель (18), вставив блокировочные штифты в соответствующие отверстия.

- Затягивайте центральные винты нижней поперечины (10).

ВАЖНО:

Завершив монтаж, установщик должен обязательно установить на обшивку ТАБЛИЧКУ С ТЕХНИЧЕСКИМИ

ДАННЫМИ, входящую в комплект поставки, так, чтобы ее можно было читать на установленном приборе.

Например, ее можно установить на одну из боковых панелей, как показано на рисунке.
