ОБЩИЕ СВЕДЕНИЯ

ПОЗ. ОПИСАНИЕ КОЛИЧЕСТВО ДЕТАЛЕЙ ДЛЯ КОТЛОВ B40

76 R 94 R 112 R 127 R 142 R 157 R 172 R

1 Задний элемент 1111111

2 Промежуточный элемент 45678910

3 Передний элемент 1111111

4 Двойной конус длиной 54 мм 10 12 14 16 14 16 18

4-a Двойной конус длиной 104 мм 0000444

5 Нижняя тяга 2222222

6 Верхняя тяга 2222222

7 Шайба 22 22 22 22 22 22 22

8 Гайка M12 22 22 22 22 22 22 22

9 Прокладка передней пробки 2222222

10 Передняя пробка 2222222

11 Шпилька 2222222

12 Петля 2222222

13 Гайка с буртиком 4444444

14 Переходник 1111111

15 Нижняя дверца 1111111

16 Турбулизатор 2222222

17 Верхняя дверца 1111111

Гильза термометров и термостатов

котла

1111111

19 Прокладка 2222222

20 Фланец 1111111

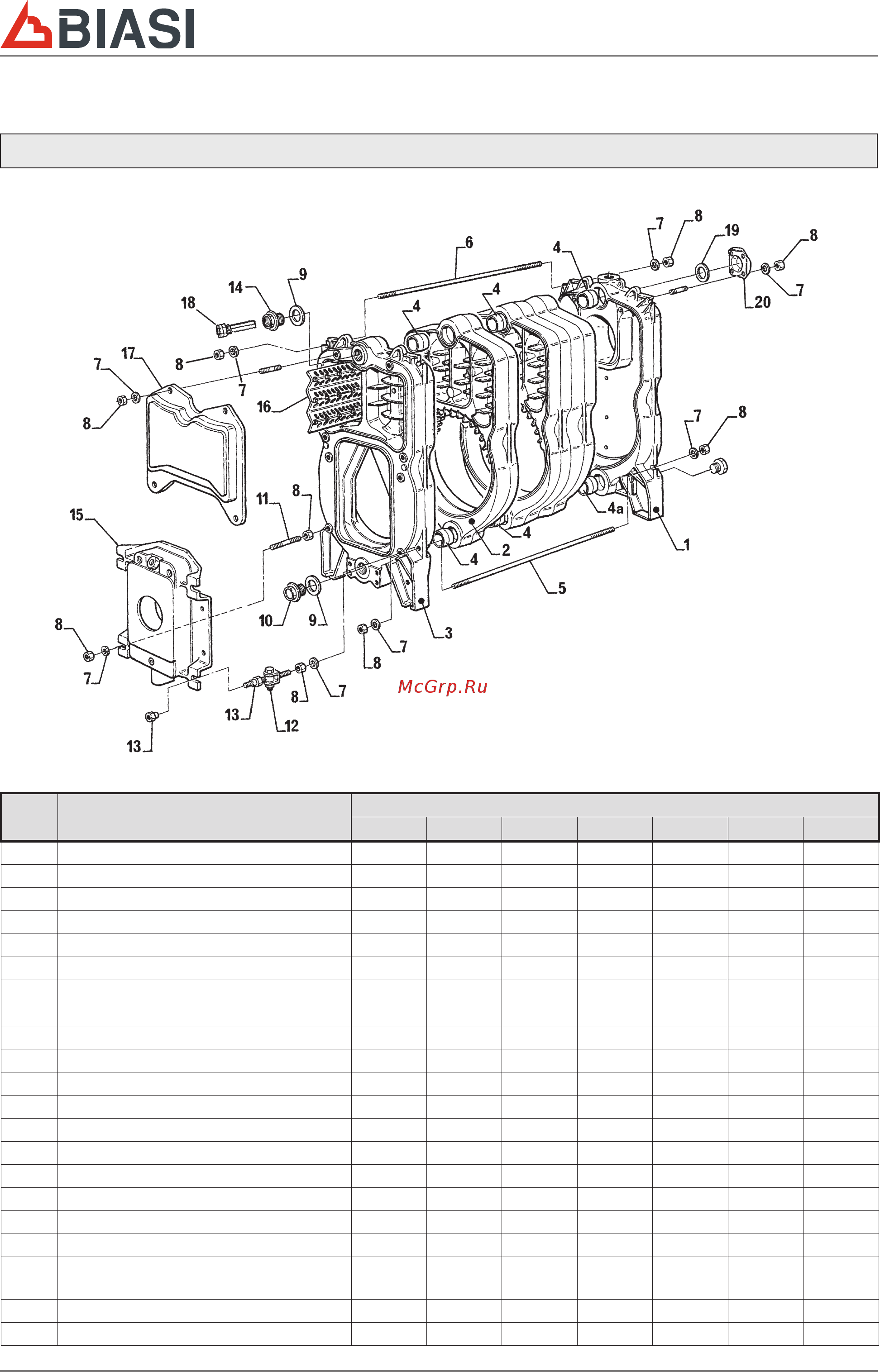

Рис. 1 - Монтаж корпуса котла
