Biasi GTB30-36 RPVS [10/32] Гидравлический контур датчики

- 10 -

ОБЩИЕ

СВЕДЕНИЯ

1 Гильза для датчиков котла, в которой

содержатся:

- Датчик термостата котла (TC)

Датчик предохранительного термостата (TST)

- Датчик термометра котла (TMC)

2 Штуцер для подсоединения манометра

3 Воздушный клапан

4 Предохранительный клапан

5 Рециркуляционный насос системы

6 Расширительный бак

7 Сливной кран

MI Подача системы

RI Возврат системы

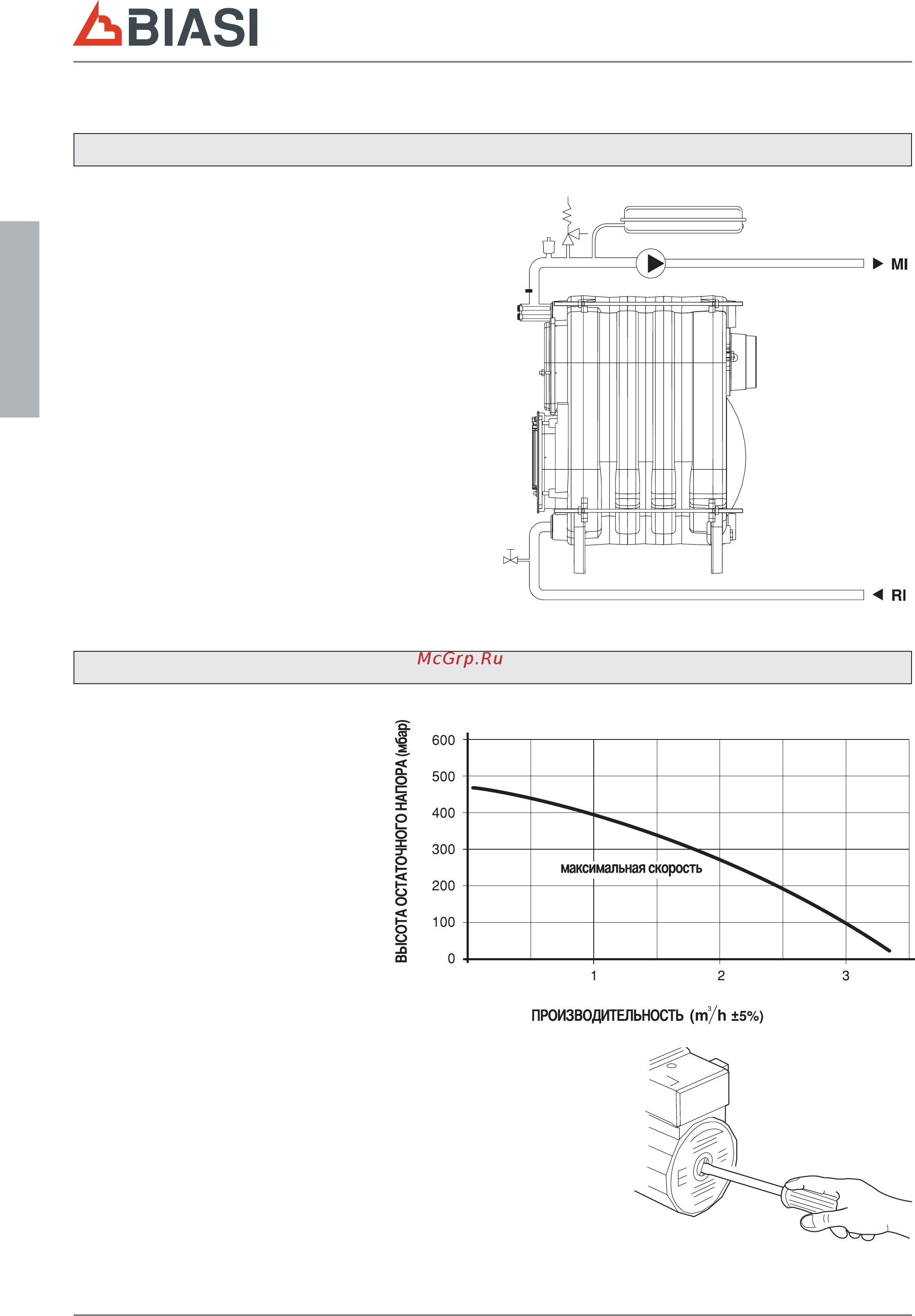

ГИДРАВЛИЧЕСКИЙ КОНТУР - ДАТЧИКИ

РЕЦИРКУЛЯЦИОННЫЙ НАСОС

ПРЕДУПРЕЖДЕНИЯ

•

При первом запуске и не реже одного раза в год рекомендуется

проверять вращение вала рециркуляционного насоса, так как,

особенно после длительных периодов простоя, отложения и/или

примеси могут препятствовать свободному вращению.

•

Перед ослаблением или снятием закрывающей пробки

рециркуляционного насоса защитите расположенные под ним

электрические устройства от возможной утечки воды.

•

ЗАПРЕЩАЕТСЯ включать рециркуляционный насос без воды.

Прибор оборудован рециркуляционным

насосом с 3-позиционным селектором

скорости.

На диаграмме приводится

характеристика производительность-

остаточный напор, имеющаяся в

системе, когда рециркуляционный

насос работает на максимальной

скорости.
