20

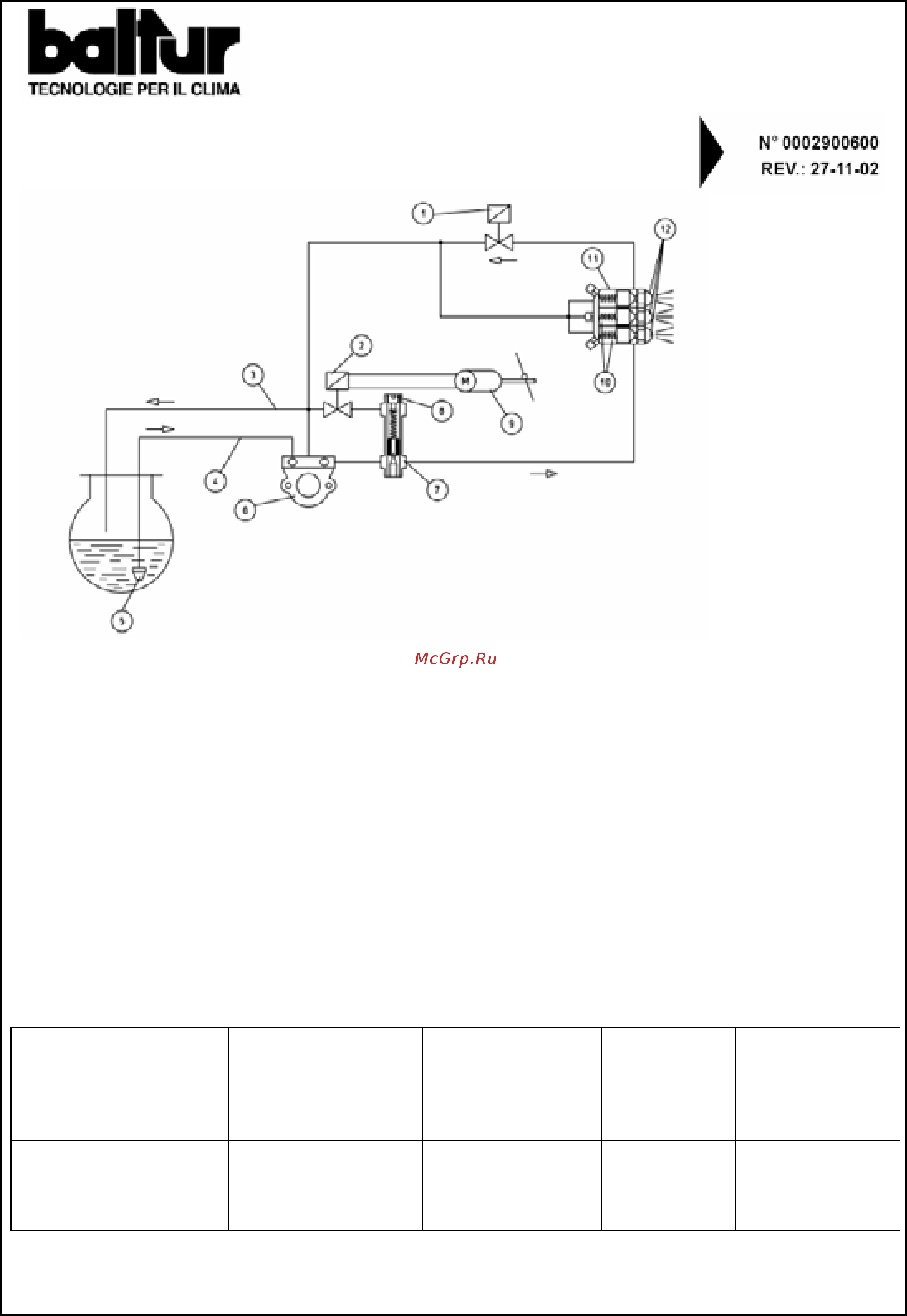

ПРИНЦИПИАЛЬНАЯ ГИДРАВЛИЧЕСКАЯ СХЕМА
1 - клапан (в состоянии покоя открыт)
2 - клапан (в состоянии покоя открыт)
З - возврат
4 - всасывание
5 - донный клапан
6 - насос (16 бар)
7 - регулятор давления 1-го пламени (10 бар)
8 - регулировочный винт
9 - сервопривод регулировки воздушных заслонок
10 - клапан 2-го пламени (13 бар)
11 - клапан 1-го пламени (7 бар)
12 - форсунка
ХАРАКТЕРИСТИКИ КОНТРОЛЬНОГО ПРИБОРА
Топочный автомат
Выдержка на
безопасность,
сек.
Время на продув
и очистку труб,
сек.
Повторное
зажигание,
сек.
Время между
1-м и 2-м
пламенем,
сек.
LAL. 1.25
циклического
типа
5 22,5 15 7,5
