Baltur BT 350 DSG [17/43] Гравитационная система подачи топлива со всасыванием
![Baltur BT 350 DSG [17/43] Гравитационная система подачи топлива со всасыванием](/views2/1423416/page17/bg11.png)
17

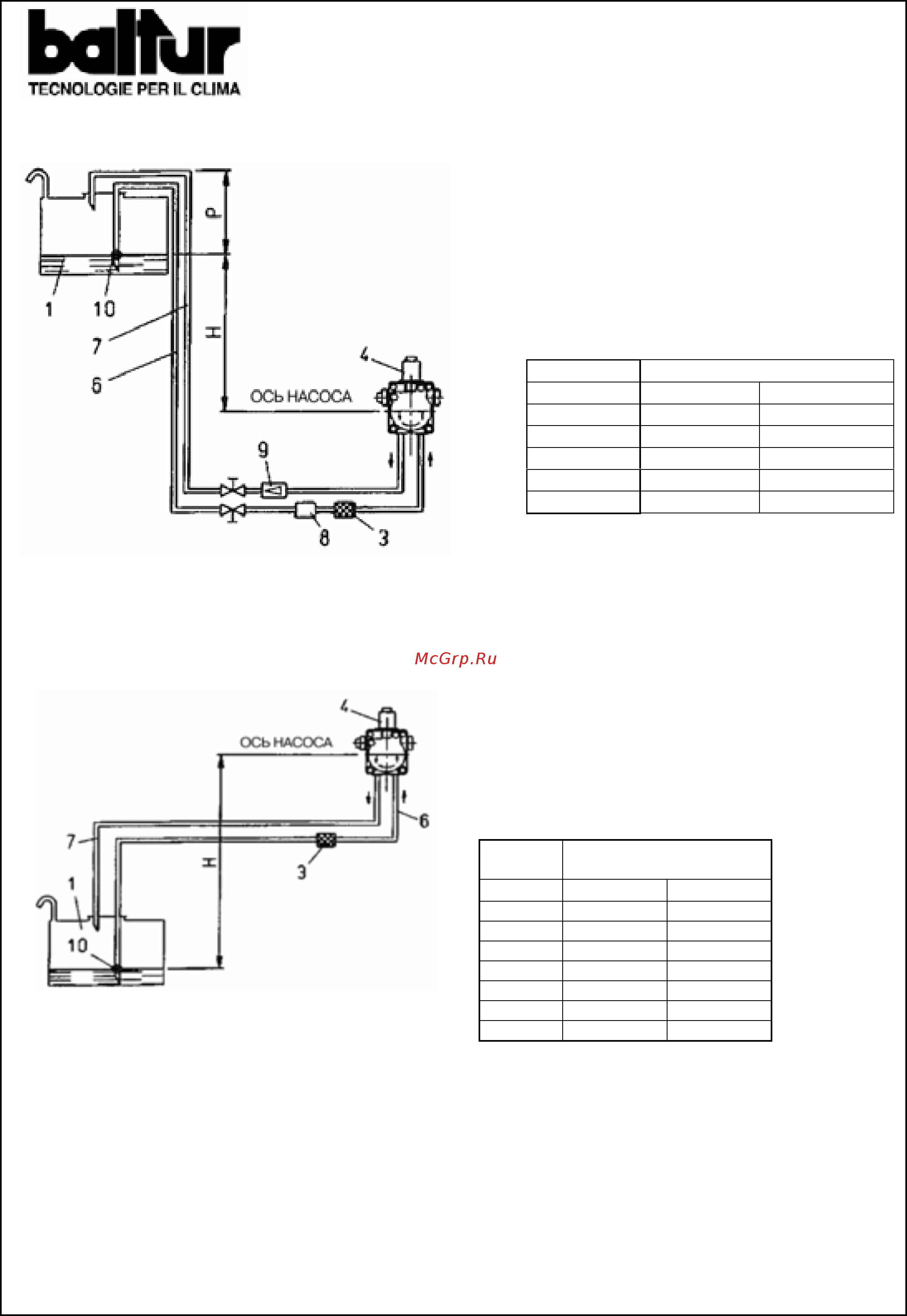

Гравитационная система подачи топлива со всасыванием
1 Резервуар
3 Сетчатый фильтр
4 Насос
6 Всасывающий шланг
7 Возвратный шланг
8 Устройство автоматического прерывания при
остановленной горелке
9 Одноходовой клапан
10 Донный клапан
Уровень Р = 3,5 м (макс.)
Система питания со всасыванием
1 Резервуар
3 Сетчатый фильтр
4 Насос
6 Всасывающий шланг
7 Возвратный шланг
10 Донный клапан
Примечание: Для возможных недостающих в трубопроводах органов придерживаться
действующих норм и правил.
Н – перепад уровней между мин. уровнем в резервуаре и осью насоса
L – Общая длина каждого трубопровода, включая вертикальный участок. Для каждого
колена или заслонки вычесть 0,25 м.
Н, метры Общая L, метры
Ø = 3/4 ˝ Ø = 20 мм
1 40 40
1,5 45 45
2 45 45
2,5 50 50
3 50 50
Н
метры
Общая L, метры
Ø =
3/4 ˝
Ø = 20 мм
0,5 34 34
1 29 29
1,5 24 24
2 19 19
2,5 14 14
3 9 9
3,5 3,5 3,5
