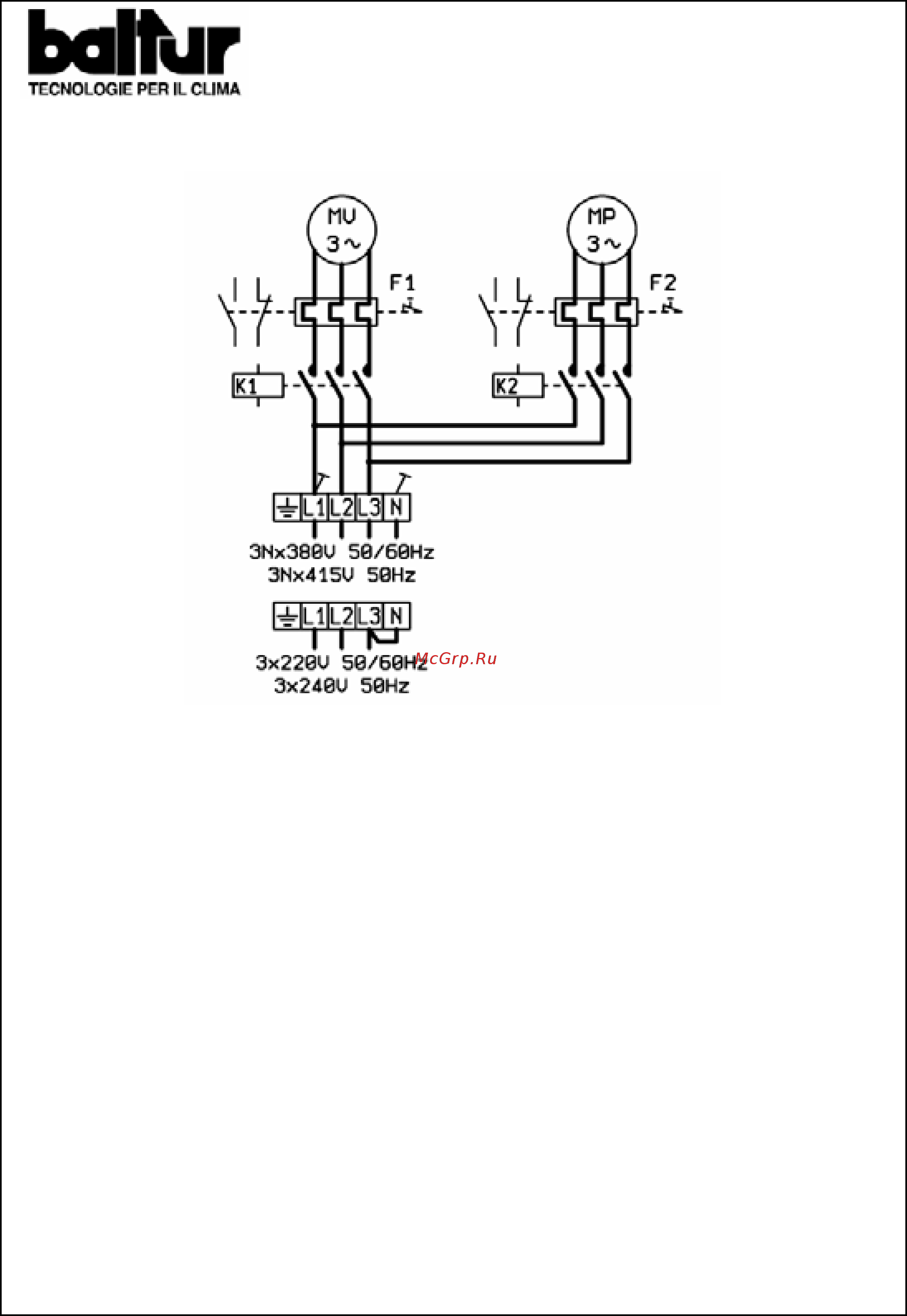

ЭЛЕКТРИЧЕСКАЯ СХЕМА BT 180-250-300 DSG К № BT 2097_3N2 2 из 2
S1 – выключатель ход-стоп
S2 – кнопка разблокирования
S8 – переключатель первой-второй ступени
Y1 – электроклапан первой ступени
Y2 – электроклапан второй ступени
F1 – тепловое реле
F2 – тепловое реле насоса
К1 – контактор мотора вентилятора
К2 – контактор мотора насоса
PA – прессостат воздуха
B1 – фотодатчик
TS – аварийный термостат
TC – термостат котла
А1 – контрольная аппаратура
T2 – термостат второй ступени
TA – трансформатор поджига
Y10 – сервопривод
воздушной заслонки
Н1 – индикаторная лампа работы
Н2 – индикаторная лампа блокировки
MV – мотор вентилятора
MP – мотор насоса
