Baltur TBG 110LX PN ME [12/26] Линия питания

13 / 24

0006081046 - изд. 2006/09

ЛИНИЯ ПИТАНИЯ

Обозначения

1) Ручной отсечной клапан

2) Вибровставка

3) Газовый фильтр

4) Прессостат минимального

давления газа

5) Предохранительный

клапан

6) Регулятор давления

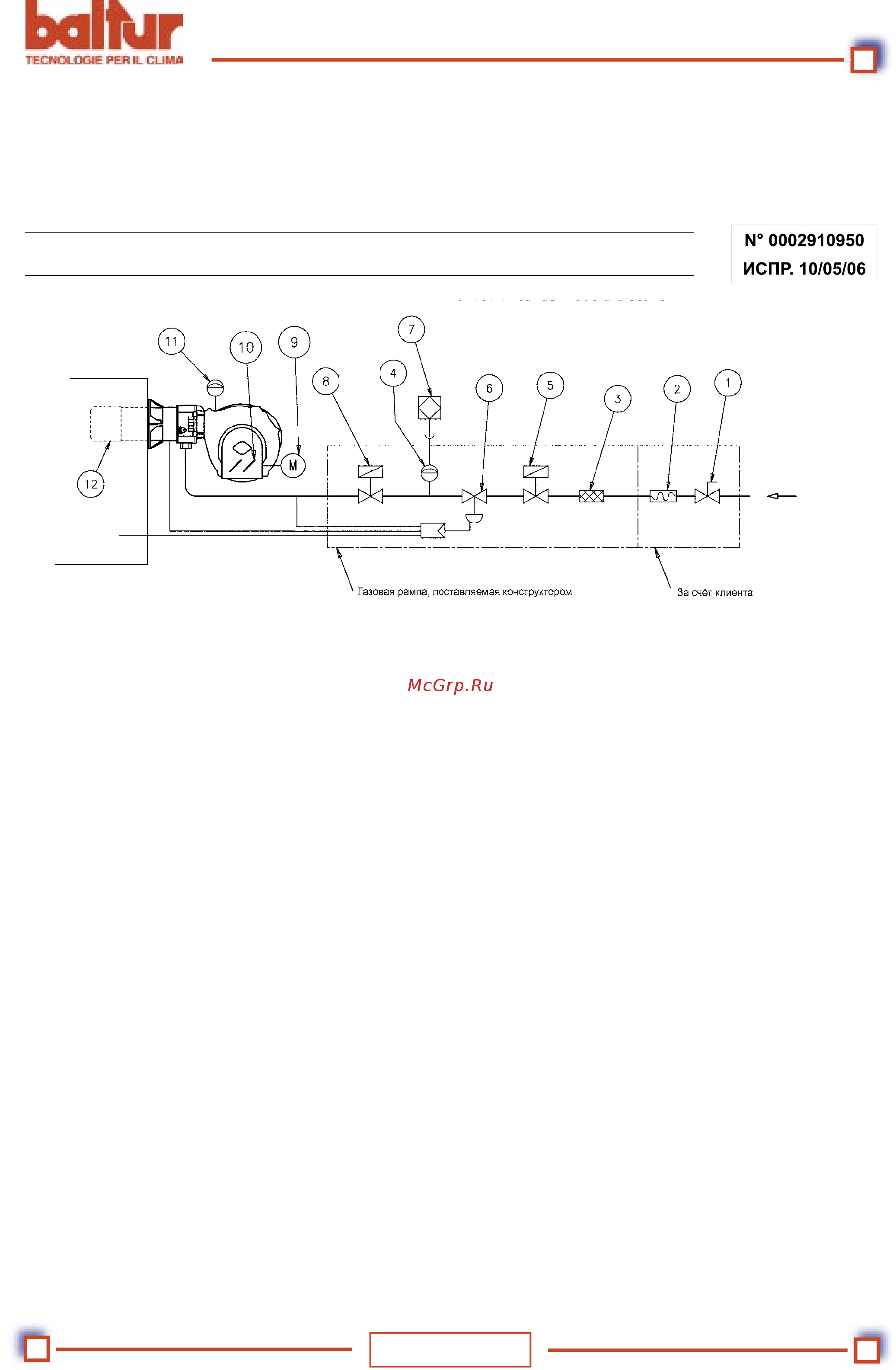

ПРИНЦИПИАЛЬНАЯ СХЕМА ГАЗОВОЙ ГОРЕЛКИ

N° 0002910950N° 0002910950

ИСПР. 10/05/06ИСПР. 10/05/06

7) Блок контроля герметичности

клапанов

8) Рабочий пневматический

клапан

9) Серводвигатель для

регулировки воздуха

10) Заслонка регулировки воздуха

11) Воздушный прессостат

12) Головка горения

Принципиальная схема линии питания газа приводится на рисунке снизу. Газовая рампа

сертифицирована в соответствии со стандартом EN 676 и поставляется клиенту отдельно от

горелки.

Перед газовым клапаном необходимо установить ручной отсечной кран и вибровставку,

смотрите схему для их правильного расположения.
