На 3-фазной линии питания должны иметься выключатели с предохранителями. Кроме этого, нормативами
предусмотрено наличие выключателя на линии питания горелки. Данный выключатель должен устанавливаться с
наружной стороны котельной в наиболее удобном и лекгодоступном месте. При выполнении электрических соединений
(линия и термостаты) придерживайтесь указаний на электрической схеме в приложении. Для соединения горелки с
линией питания осуществите следующее:
1)
Снимите крышку, открутив 4
убирайте прозрачное окошко.
Таким образом можно получить
доступ к электрическому щиту
горелки.
2) Ослабьте винты (2). После
того, как Вы сняли кабельный
зажим (3), пропустите через
отверстие 7-штырьковый и 4-
штырьковый разъёмы (см. рис.
2). Соедините питающие кабели
(4) к дистанционному
выключателю, закрепите
заземляющий кабель (5) и
затяните соответствующий хомут.
3) Поместите кабельный зажим,
как указано на рис. 3.
Поверните эксцентрик (6) так,
чтобы пластинка зажима
оказала должное давление
на два кабеля, теперь можно
затянуть винты, фиксирующие
пластинку зажима.
Соедините два разъёма:
7-штырьковый и 4-штырьковый.
ПРИМЕЧАНИЕ! Гнёзда кабелей
7-штырькового и 4-штырькового
разъёмов предусмотрены
для кабеля
диам. 9,5-10 мм и
диам. 8,5-9 мм. Это позволяет
достигнуть класс защиты IP 54
(Норма CEI EN60529) в отношении
электрического щита.
4) Для закрытия крышки
электрического щита,
закрутите 4 винта (1),
используя момент затягивания,
равный приблизительно 5
Нм, для обеспечения
правильного уплотнения.
Теперь можно получить доступ к
панели управления (8),
отцепливая прозрачное окошко
(7) лёгким надавливанием руки
в направлении стрелок,
как указано на рис. 4.
Подождите, пока окошко
немного продвинется, после
чего отделите его от крышки.

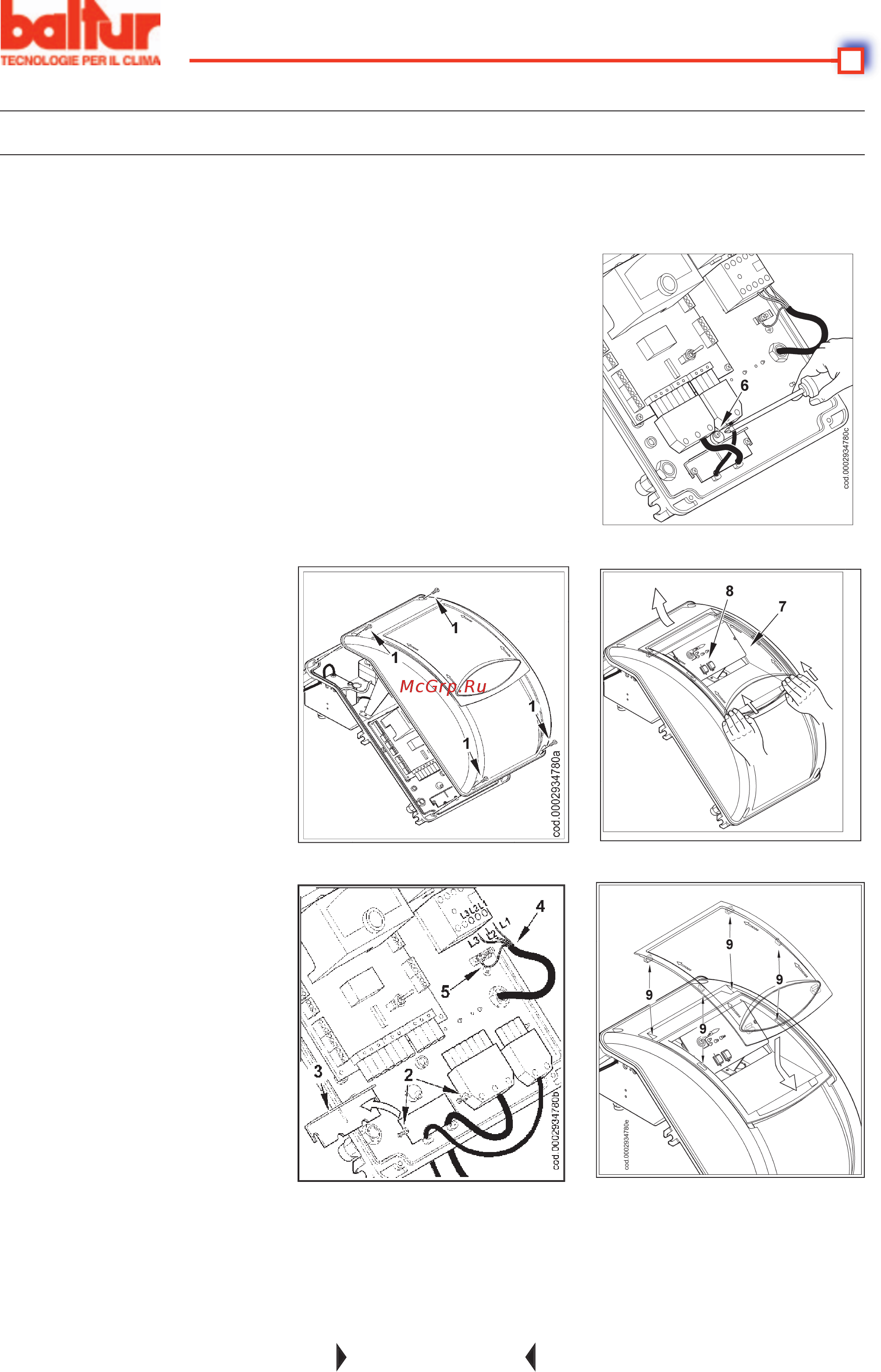

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
Рисунок 1
Рисунок 2
Рисунок 3
Рисунок 4
Рисунок 5
5) Для правильного расположения
прозрачного окошка на щите
поступайте в соответствии с
рисунком 5: поместите крюки
в соответствующие гнёзда (9),
продвиньте окошко в направлении,
указанном стрелкой, пока не
услышите лёгкий щелчок. Теперь
обеспечено должное уплотнение.
Примечание! Открытие
электрического щита
разрешено исключительно
квалифицированным
специалистам.
