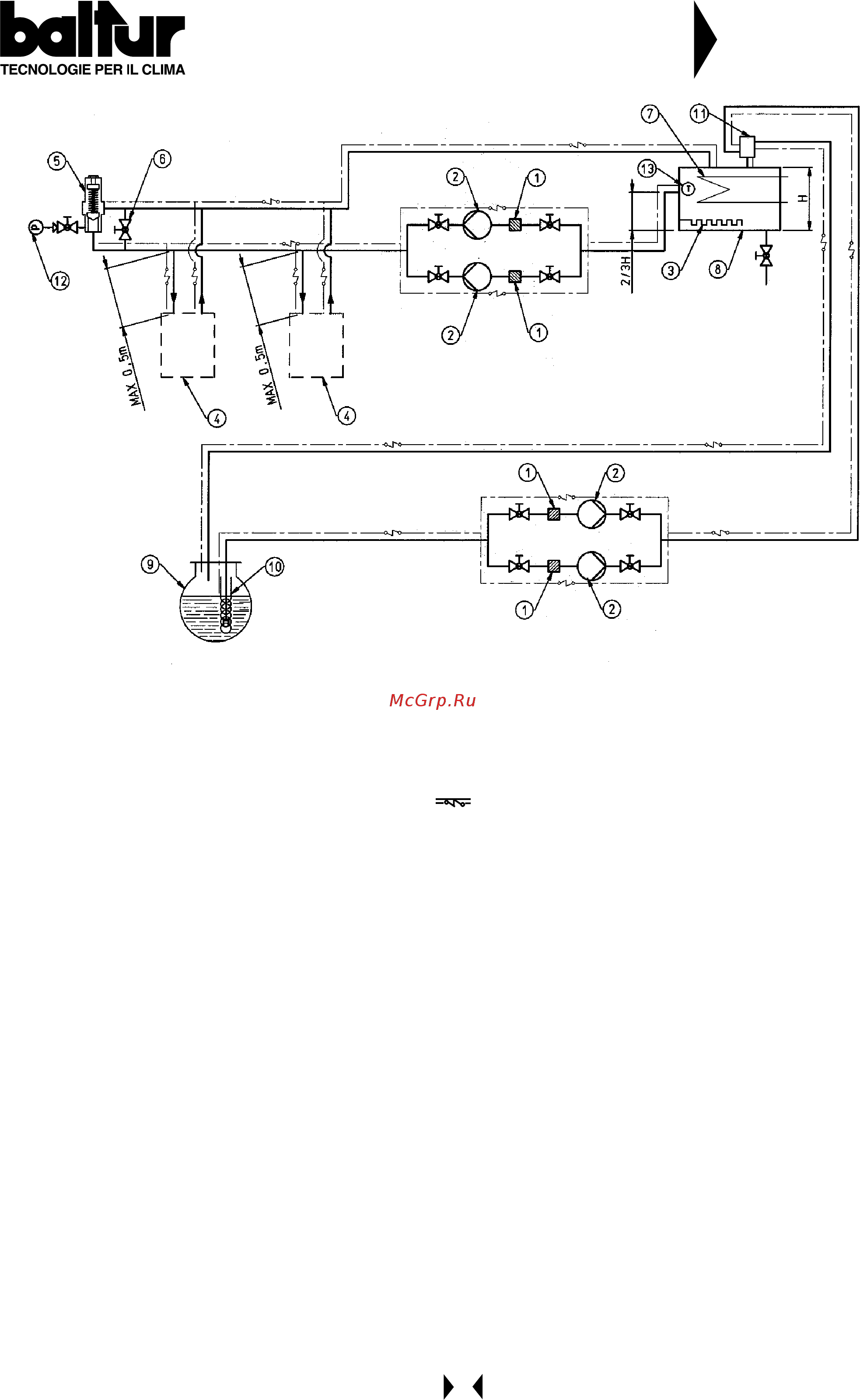

balfúr TECNOLOGIE PER IL CLIMA ПРИНЦИПИАЛЬНАЯ СХЕМА ДЛЯ ГОРЕЛОК СЕРИЯ СЛ 1000 Т8 РУЯ ФУНКЦИОНИРУЮЩИХ НА ПЛОТНОМ ТОПОЧНОМ МАЗУТЕ 50 Е ДО 50 С СО ВСПОМОГАТЕЛЬНЫМ НАГРЕВАТЕЛЕМ I ФИЛЬТР 2 ЦИРКУЛИРУЮЩИЙ НАСОС 3 ПУСКОВОЕ СОПРОТИВЛЕНИЕ С ТЕРМОСТАТОМ 4 ПОДСТАНЦИЯ НАПОРА И НАГРЕВА ТОПЛИВА 5 РЕГУЛЯТОР ДАВЛЕНИЯ РЕГУЛИРУЕМОГО ОТ 0 5 ДО 3 БАР 6 БАЙПАС ОБЫЧНО ЗАКРЫТЫЙ 7 ПАРОВОЙ ЗМЕЕВИК ДЛЯ НАГРЕВА МАСЛА 8 ВСПОМОГАТЕЛЬНЫЙ НАГРЕВАТЕЛЬ 9 ГЛАВНАЯ ЦИСТЕРНА ВТ 8866 4 10 НАГРЕВ МАСЛА ПАРОМ ИЛИ ГОРЯЧЕЙ ВОДОЙ ДЛЯ ПОДДЕРЖАНИЯ ТАКЖЕ ВО ВРЕМЯ ОСТАНОВКИ ТЕМПЕРАТУРЫ ДОСТАТОЧНОЙ ДЛЯ ПЕРЕТЕКАНИЯ НО ТРУБОПРОВОДУ 11 РЕЗЕРВУАР ДЕГАЗАТОР 0 100 Н 300 12 МАНОМЕТР 0 г 4 бар 13 ТЕРМОМЕТР КГ5 СВАРНОЙ ЭЛЕКТРИЧЕСКИЙ КАБЕЛЬ
