33

Содержание

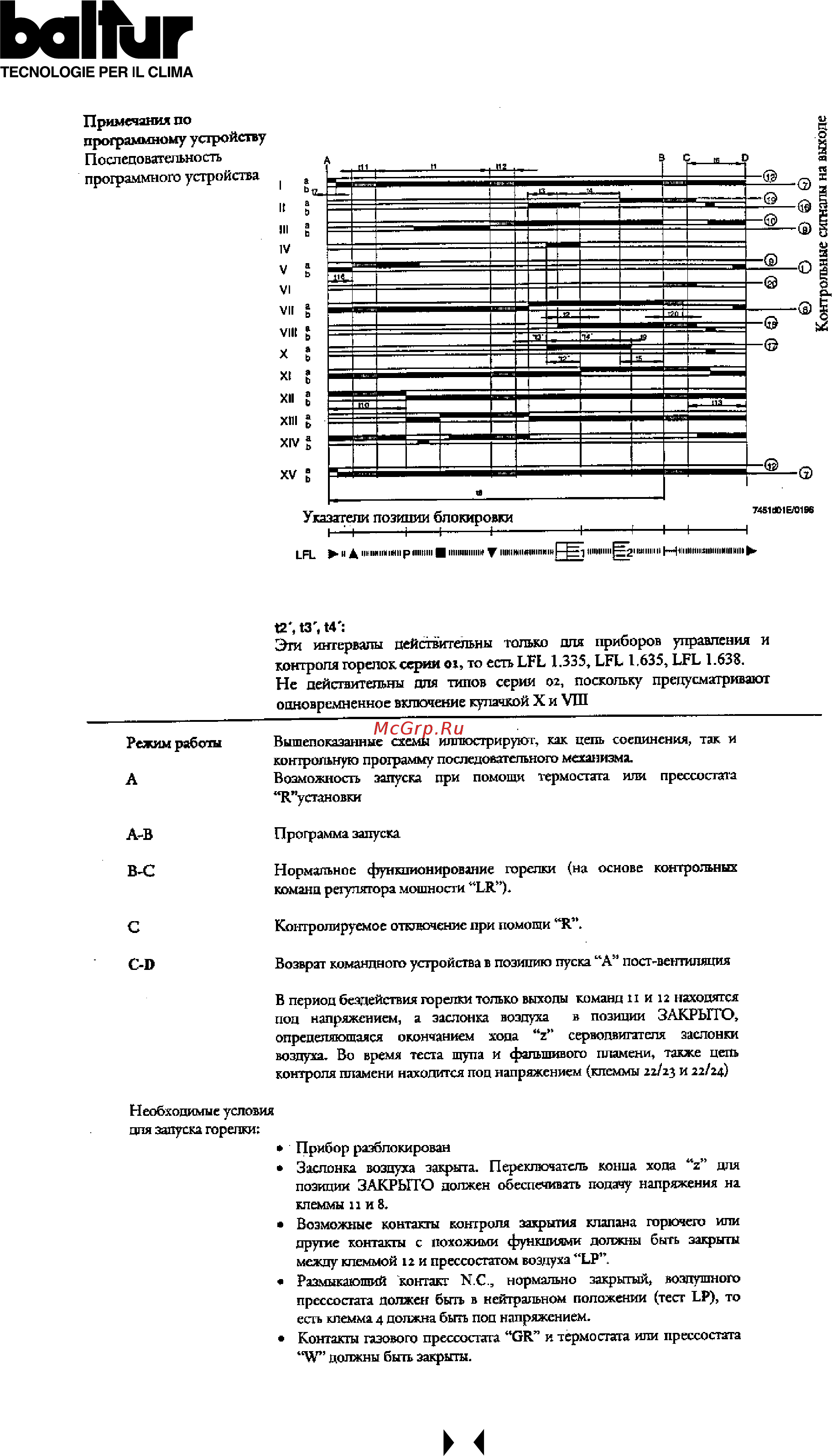

balfur TECNOLOGIE PER IL CLIMA Контрольные сигналы на выходе Примечания ПО программному устройству Последовательность программною устройства 12 3 И ги интервалы действительны только ппя приборов управления и контроля горелок серии от то есть ЬРЕ 1 335 ЬН 1 635 ЬН 1 638 Не действительны для типов серии оз поскольку предусматривают оиновремненное включение кулачкой X и УШ Режим работы А Вышспоказанные схемы иллюстрируют как цепь соединения так и контрольную программу последовательного механизма Возможность запуска при помощи термостата или прессостата И установки А В Программа запуска В С Нормальное функционирование горелки на основе контрольных команд регулятора мощности ЬЯ С Контролируемое отключение при помощи R С Возврат командного устройства в позицию пуска А пост вентиляпия В периоп бездействия горелки только выходы команд г 1 и 1 а находятся под напряжением а заслонка воздуха в позиции ЗАКРЫТО определяющаяся окончанием хода г серводвигателя заслонки воздуха Во время теста щупа и фальшивого пламени также цепь контроля пламени находится под напряжением клеммы гг ау и 22 24 Необходимые условия ля запуска горелки Прибор разблокирован Заслонка воздуха закрыта Переключатель конца хода г для позиции ЗАКРЫТО должен обеспечивать подачу напряжения на клеммы 11 и 8 Возможные контакты контроля закрытия клапана горючего или другие контакты с похожими функциями должны быть закрыты между клеммой га и прессостатом воздуха ЬР Размыкающий контакт КС нормально закрытый воздушного прессостата должен быть в нейтральном положении тест ЬР то есть клемма 4 должна быть поп напряжением Контакт тазового прессостата ОК и термостата или прессостат ХУ должны быть закрыты
