4

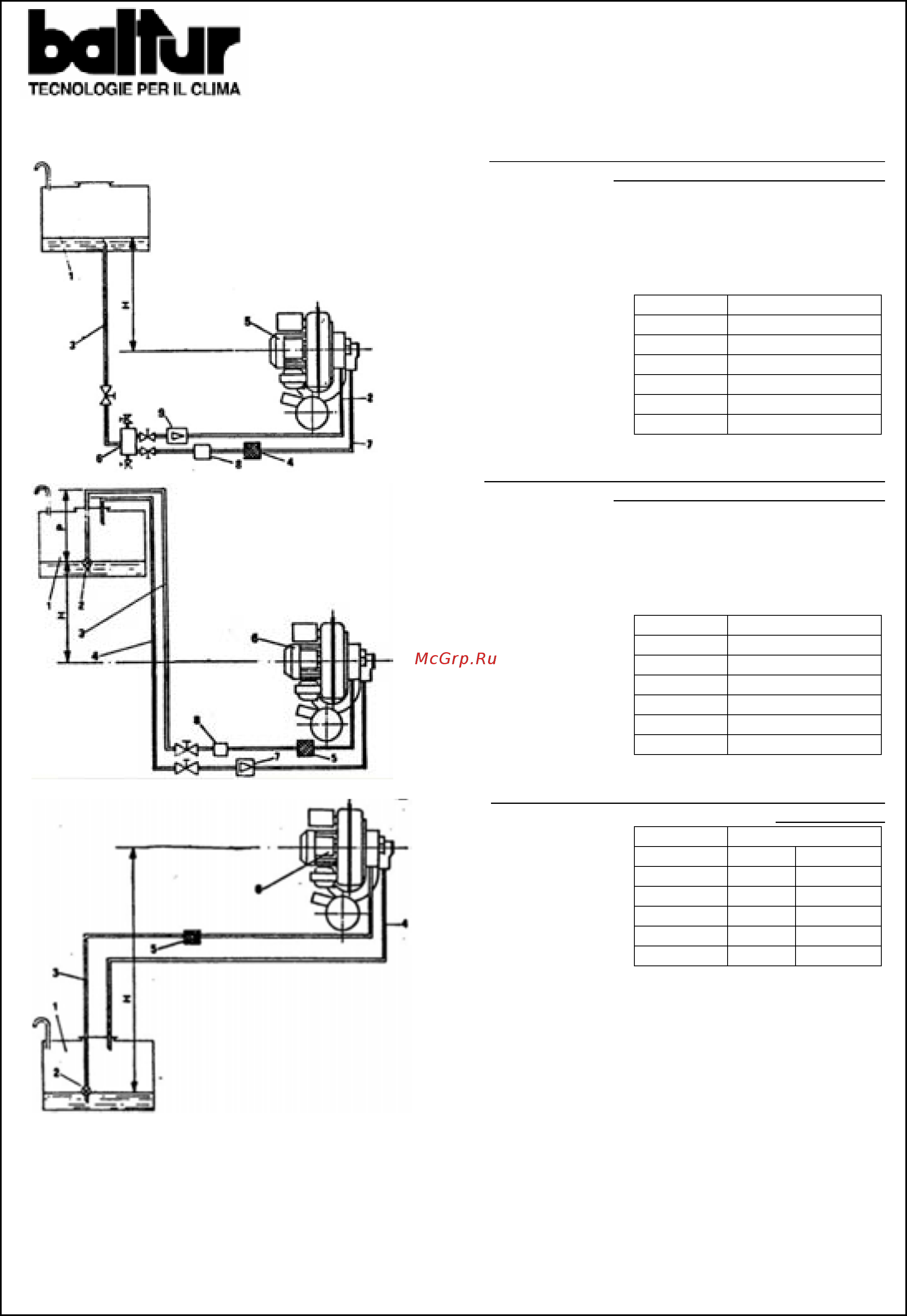

ТАБЛИЦА ТРУБОПРОВОДОВ ГОРЕЛКИ МОДЕЛИ BT 9 N С ТОПЛИВОМ НАЕ И ПРИ 50º
ГРАВИТАЦИОННАЯ СХЕМА ПОДАЧИ С НИЖНИМ
ПОДКЛЮЧЕНИЕМ К РЕЗЕРВУАРУ
ГРАВИТАЦИОННАЯ СХЕМА ПОДАЧИ С ВЕРХНИМ
ПОДКЛЮЧЕНИЕМ К РЕЗЕРВУАРУ
СХЕМА ПОДАЧИ С НИЖНИМ РАСПОЛОЖЕНИЕМ
РЕЗЕРВУАРА
Нперепад уровней между мин.уровнем в резервуаре и осью насоса
L – общая длина каждого трубопровода, включая вертикальный участок. Для каждого колена или
заслонки вычесть 0,25 м.
1 Резервуар 6 Дегазатор
2 Возвратный шланг горелки 7 Всасывающий шланг
3 Трубопровод подачи
4 Сетчатый фильтр
8 Устройство автоматического прерывания при
остановленной горелке
5 Горелка 9 Обратный клапан
Н метры Общая L, метры
Ø = 1"
0,5 31
1 36
1,5 41
2 46
2,5 50
1 Резервуар 6 Горелка
2 Донный клапан 7 Обратный клапан
3 Всасывающий шланг
4 Возвратный шланг горелки
8 Устройство автоматического прерывания при
остановленной горелке
5 Сетчатый
ф
ильт
р
Н метры Общая L, метры
Ø = 1"
0,5 31
1 36
1,5 41
2 46
2,5 50
1 Резервуар 4 Возвратный шланг горелки
2 Донный клапан 5 Сетчатый фильтр
3 Всасывающий шланг 6 Горелка
Примечание: Для возможных недостающих в трубопроводах органов
придерживаться действующих норм и правил.
Н метры Общая L, метры
Ø = 1" Ø = 1" ¼
0,5 22 63
1 17 49
1,5 12 35
2 7 21
2,5 3 8
Высота P
макс
= 3 м
Ось насоса
Ось насоса
Ось насоса
