РЕГУЛИРОВКА ГОРЕНИЯ
Регулировка производится путем выбора положения диска рассекателя.
ПОЛОЖЕНИЕ ЭЛЕКТОРОДОВ

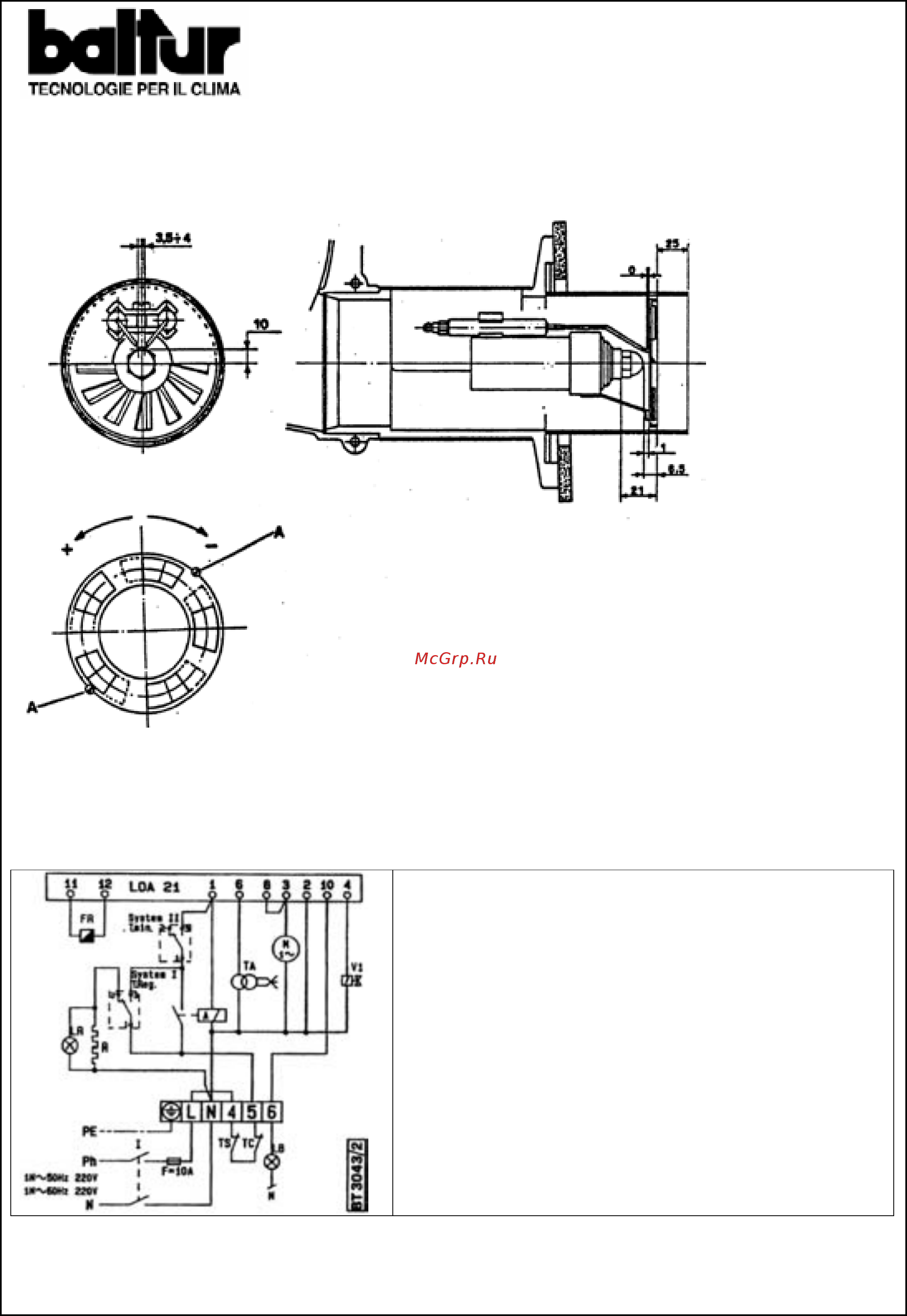

ЭЛЕКТРОПОДКЛЮЧЕНИЯ
Электропроводка должна быть удалена от нагревающихся частей.
Все соединения необходимо выполнять гибкими кабелями.
Для прокладки питающая линия F – N, линии котлового и предохранительного термостатов, а также между
клеммами 4 и 5 должен использоваться кабель сечением 1,5 мм
2
.
I – главный выключатель
V1 – электроклапан
M – мотор
FR – фоторезистор
TA – трансформатор поджига
TS – предохранительный термостат
TC – термостат котла
T
min
– термостат минимума
T
REG
– регулирующий термостат
LB – индикатор блокировки горелки
A – relay
LR – индикатор подогревателя
R – подогреватель
LOA21 – блок управления
Содержание
- Bt 9 n 1
- Инструкция на горелку 1
- Таблица трубопроводов горелки модели bt 9 n с топливом на 5ºе и при 50º 4
- Гидравлические подключения подключите всасывающий 16 и обратный 17 рис фитинг насоса к соответствующим трубопроводам при помощи ниппелей гибких шлангов и фильтра вакуум на всасе не должен превышать 37 см ртутного столба вакуум можно замерить через специальный фитинг 11 рис на насосе ориентировочное давление на насосе 23 бар примечание для обеспечения хороших показателей сжигания топлива необходимо позаботиться о теплоизоляции топочной камеры заполнение трубопроводов и резервуара предварительного нагрева открыть кран и другие отсекающие устройства установленные на всасывающей и обратной линиях при выключенном главном выключателе удалите реле управления и установите перемычку между клеммами 7 и f см электрическую схему отключите термостат котла для предотвращения работы горелки при пустом резервуаре снимите заглушку установленную на резервуаре включите главный выключатель и дайте мотору поработать до тех пор пока топливо не пойдет из точки 7 рис 1 после заполнения системы отключите напря 8
- Предпромывка 15 сек послеподжиговый период 4 сек предподжиговый период 15 сек время безопасности макс 10 сек проверка и регулировка термостат подогревателя для окончательной настройки термостатов используются специальные винты поворот которых по часовой стрелке смещает точку настройки выбор форсунок и регулировка насоса когда определена мощность теплоагрегата установите форсунку согласно таблице следующей далее 8
- Уже замкнут блок управления переходит к запуску во время функционирования работа блока управления не зависит от tr потому что оно руководствуется задержкой безопасности и 8
