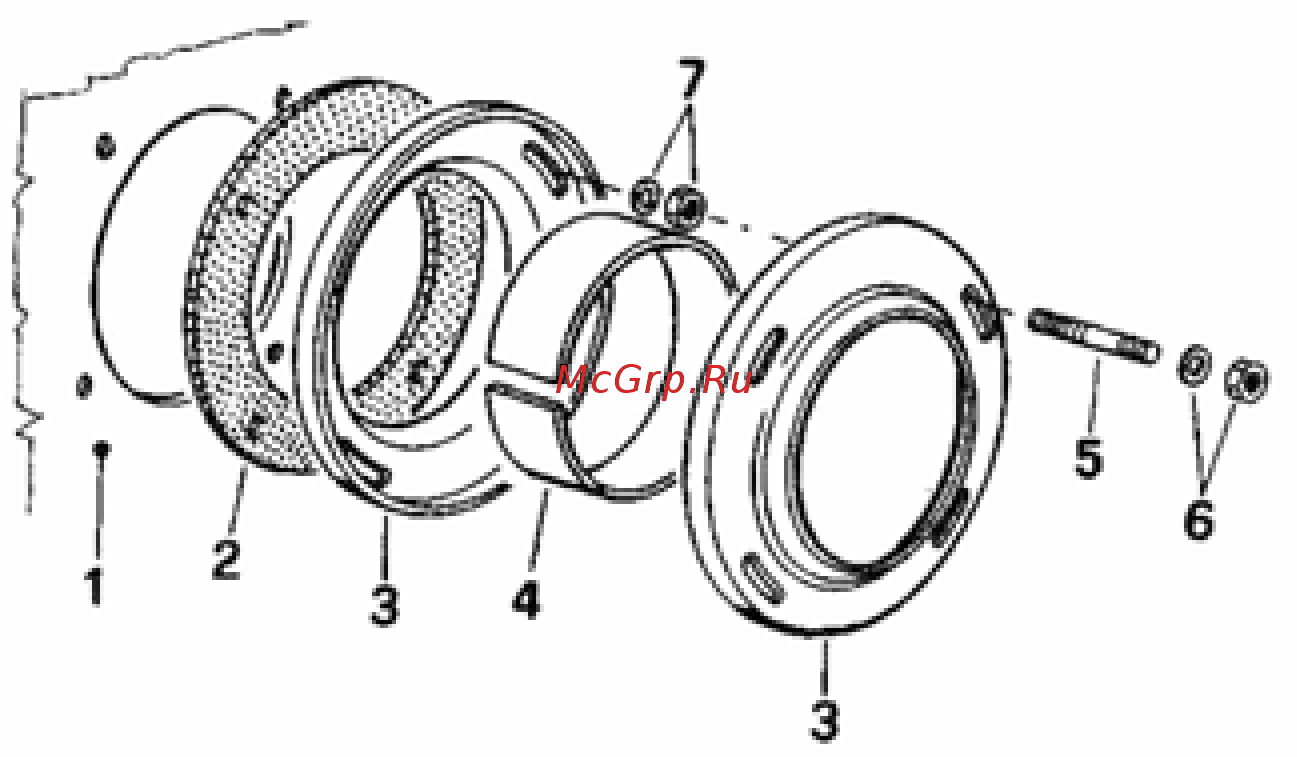

КРЕПЛЕНИЕ ГОРЕЛКИ К КОТЛУ № 0002933330
Крепление горелки к котлу (стальной фланец крепления)
1 – Плита котла
2 – Фланец из изоляционного
материала
3 – Фланец крепления горелки
4 – Эластичный хомут
5 – Шпилька
6 – Стопорные гайка и шайба
7 - Гайка и шайба крепления первого
фланца
Примечание:
При затягивании фланца корпус горелки должен быть приподнят так, чтобы форсунка горелки
была в горизонтальном положении. Фланец должен быть прикреплен на форсунку горелки в
таком положении, чтобы обеспечить ее проникновение в камеру сгорания (глубина проникания
форсунки должна быть уточнена конструктором котла).
Горелка прикреплена правильно, если резервуар подогрева оказывается слегка наклоненным
(выше со стороны выхода топлива к соплу). Этот наклон имеет целью исключить возможность
накопления газа в самом резервуаре. Наличие газа в подогревателе существенно увеличивает
время, необходимое для нагнетания топлива и, поэтому, вероятно, что горелка быстро
блокируется. Нужно обратить особое внимание на то, чтобы во время крепления к котлу, этот
наклон не исчез или, хуже того, чтобы подогреватель не наклонился в противоположном
требуемому направлении.
