Baltur BT 22 N [9/38] Перечень компонентов 1 фоторизистор 2 трансформатор зажигания 3 кнопка контроля головке горения 4 фильтр подогревателя 5 электроклапан 6 подогреватель 7 фланец крепления горелки...

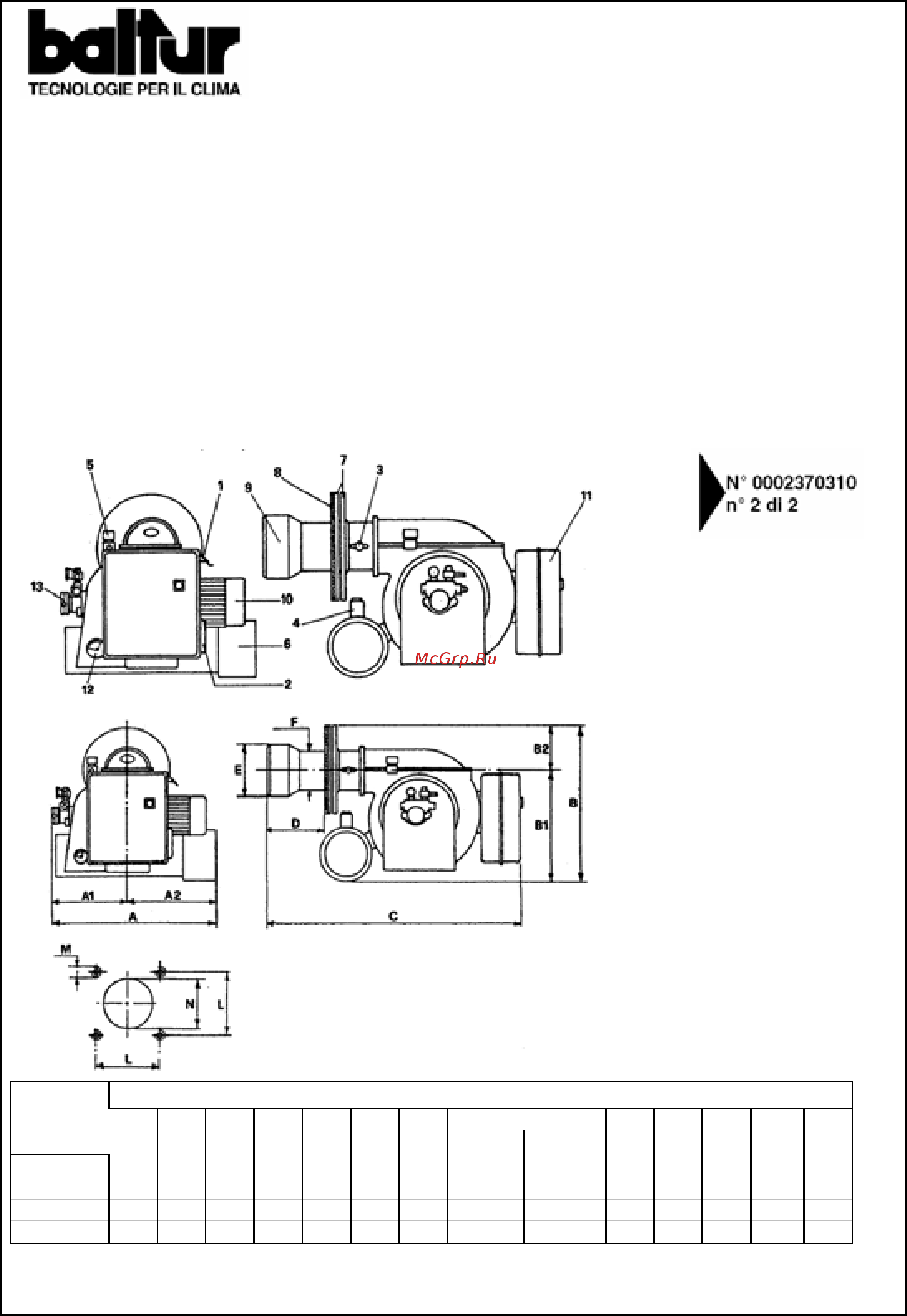

![Baltur BT 35 N [9/38] Перечень компонентов 1 фоторизистор 2 трансформатор зажигания 3 кнопка контроля головке горения 4 фильтр подогревателя 5 электроклапан 6 подогреватель 7 фланец крепления горелки 8 изолирующая прокладка 9 головка горения 10 мотор вентилятора 11 электрощит 12 регулятор воздушной заслонки 13 насос](/views2/1423866/page9/bg9.png)
9
Перечень компонентов:
1 – Фоторизистор
2 – Трансформатор зажигания
3 – Кнопка контроля головке горения
4 – Фильтр подогревателя
5 – Электроклапан
6 - Подогреватель
7 – Фланец крепления горелки
8 – Изолирующая прокладка
9 – Головка горения
10 – Мотор вентилятора
11 – Электрощит
12 – Регулятор воздушной заслонки
13 – Насос
Габаритные размеры
A A1 A2 B B1 B2 C D E F L M N
Модель
MIN.
MAX.
Ø Ø
BT 15N
475 215 260 395 260 135 760 90 180 175 115 130 M12 130
BT 22N
475 215 260 395 260 135 790 115
210
134 115 130 M12 145
BT 35N
520 260 260 440 305 135 835 125 175 155 135 150 M12 165
BT 60N
690 340 350 545 400 145 990 160
245
185 160 165 M12 195
