ENERTECH Group Company Горелочные устройства
- 16 -
Жидкотопливная горелка
09110501 - Bentone B 10 E (FU, FUV) R.doc

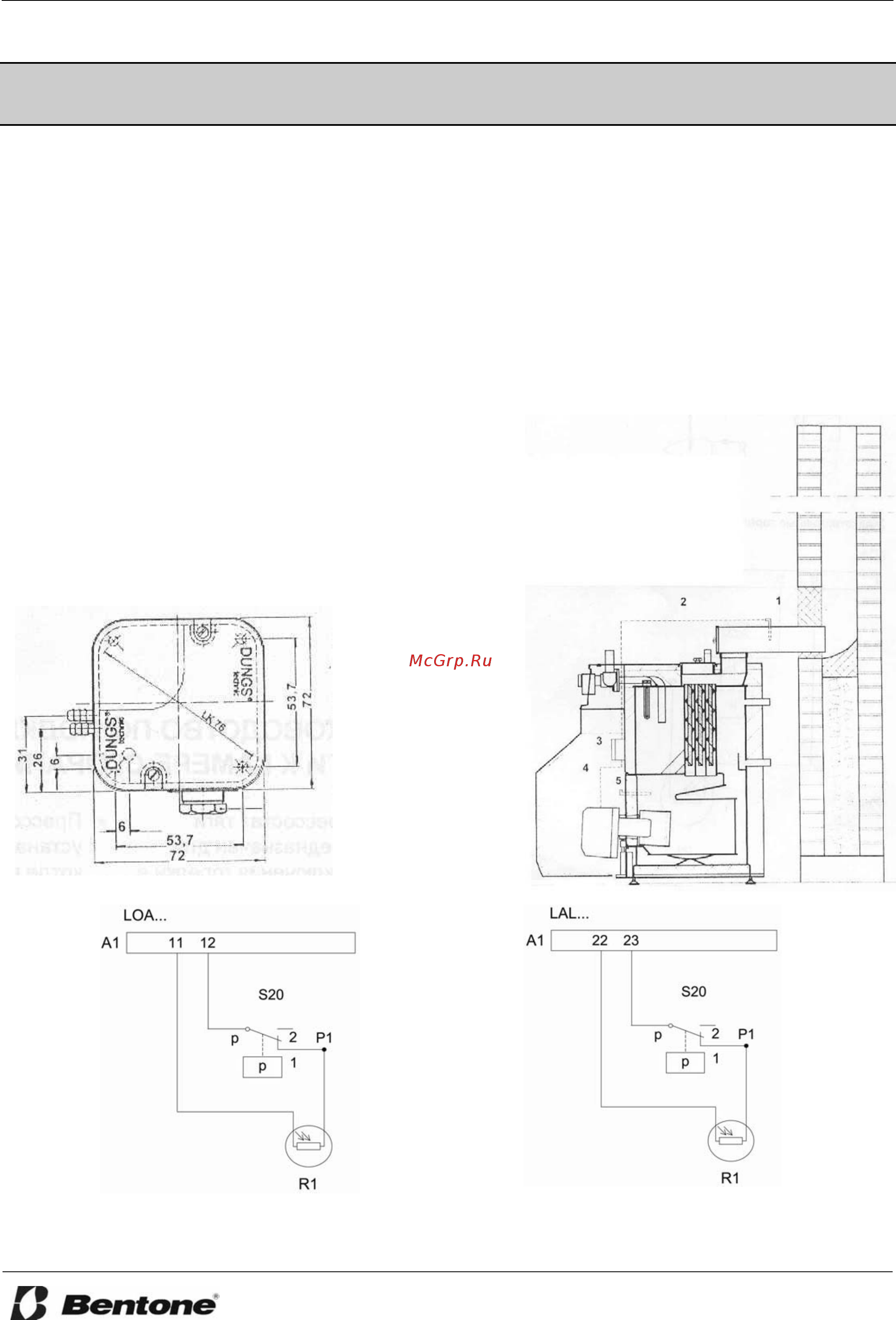

9. РУКОВОДСТВО ПО ПОДКЛЮЧЕНИЮ ПРЕССОСТАТА ТЯГИ
К КАМЕРЕ СГОРАНИЯ КОТЛА ИЛИ ДЫМОХОДУ.
- Прессостат тяги предназначен для отключения
горелки в случае, если давление в топке котла
или дымоходе будет превышать значение, уста-
новленное на прессостате.
- Для этих целей используется прессостат Dungs
LGW3A2 с диапазоном регулировки от 0,4 до 3,0
мбар (40-300 Па, 4-30 мм.вд.ст.)
- Прессостат устанавливается на котле в месте,
где он не будет подвергнут воздействию высокой
температуры.
- Установите стальную трубку (зонд) в камеру сго-
рания или дымоход (рис. 1)
- Подсоедините резиновую трубку одним концом к
зонду, а другим к ниппелю перссостата с марки-
ровкой “+”.
- Прессостат подключается в электрическую цепь
ионизационного электрода (для газовых горелок).
- ВНИМАНИЕ!
Установка прессостата и его регулировка про-
изводится только наладчиком специализиро-
ванной сервисной службы.
КОМПЛЕКТ ПОДКЛЮЧЕНИЯ
1. Стальная трубка (зонд) Ø6 (4 внутр.)
2. Гибкая резиновая трубка Ø8 (4 внутр.)
3. Прессостат Dungs LGW3A2
4. Электрический кабель подключения прессостата
5. Позиция альтернативной установки зонда
ПРЕССОСТАТ DUNGS LGW3A2
A1
S20
P1
B1
LGB, LFL
– Реле управления горелки
– Прессостат
– Точка подключения
– Ионизационный электрод
– Тип реле управления
СХЕМА ПОДКЛЮЧЕНИЯ ПРЕСОСТАТА
Рис. 1
